Conexión del cable de alimentación CC



DangerElectrical_Color.gifDanger_Color.gifPELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oDesconecte la alimentación del dispositivo antes de retirar cualquier cubierta o elemento del sistema y antes de instalar o quitar cualquier accesorio, hardware o cable.

oDesconecte la alimentación antes de cablear los terminales de alimentación de este producto.

oSiempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.

oReemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.

oUse solamente la tensión especificada cuando utilice este producto. Este producto está diseñado para utilizar la alimentación de 24 Vdc. Siempre debe comprobar si el dispositivo recibe alimentación CC antes de aplicarle corriente.

oPuesto que este producto no está equipado con un interruptor de alimentación, asegúrese de conectar uno a la fuente de alimentación.

oAsegúrese de conectar el terminal FG de este producto a tierra.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

NOTA:

oLos terminales SG (toma de tierra de señal) y FG (puesta a tierra funcional) se conectan dentro del producto.

oCuando conecte el terminal FG, asegúrese de que el cable esté conectado a tierra. Si no conecta este producto a tierra, puede provocar un exceso de interferencia electromagnética (EMI).

Preparación del cable de alimentación CC

oAsegúrese de que el cable a tierra sea del mismo calibre que los cables de alimentación o mayor.

oNo utilice alambres de aluminio en el cable de alimentación.

oPara evitar la posibilidad de un cortocircuito en el terminal, use un borne con una manga aislante.

oSi los extremos de los alambres individuales no están trenzados correctamente, pueden producir un cortocircuito.

oEl tipo de conductor es un cable sólido o trenzado.

oUtilice cable de cobre clasificado para 75 °C (167 °F).

Diámetro del cable de alimentación

0,75...2,5 mm2 (18...13 AWG)*1

Tipo de conductor

Cable rígido o trenzado

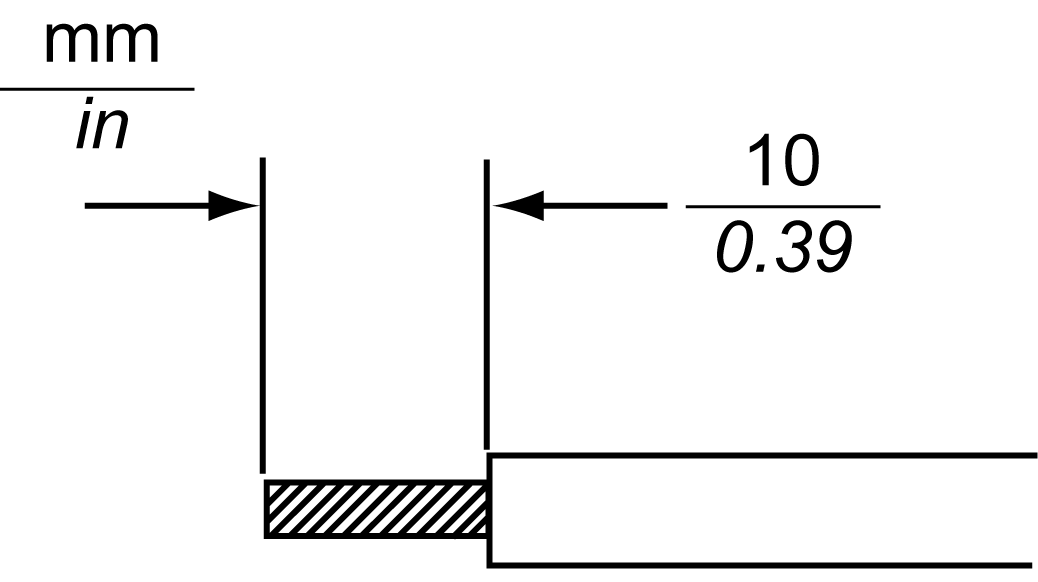

Longitud del conductor






*1 Para la compatibilidad UL, use AWG 14 o AWG 13.

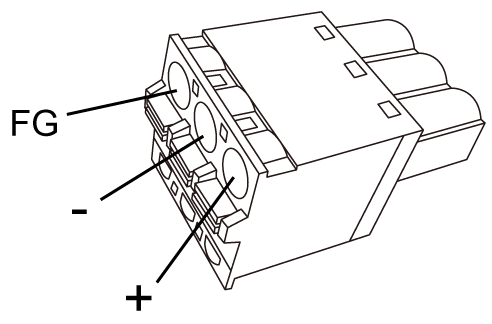

Especificaciones del conector de alimentación CC:



Conexión

Cable






+

24 Vdc

-

0 Vdc

FG

Terminal con toma de tierra conectado al chasis del panel.

Conexión del cable de alimentación CC

Paso

Acción

1

Confirme que el cable de alimentación no está conectado a la fuente de alimentación.

2

Compruebe la tensión nominal y retire la pegatina “DC24V” en el conector de alimentación CC.

3

Conecte cada hilo del cable de alimentación a un terminal de pines.

4

Presione el botón de apertura usando un pequeño destornillador plano para abrir el agujero deseado.

5

Introduzca cada uno de los hilos del cordón de alimentación en el sujetador correspondiente. Libere el botón de apertura para sujetar el alambre.






Cuando use un cable trenzado, asegúrese de que no haga cortocircuito con cables adyacentes.

6

Después de introducir los tres alambres del cable de alimentación, introduzca el conector de la fuente de alimentación CC en el conector de alimentación de este producto.

NOTA:

oNo suelde el cable directamente al pin a presión.

oTambién se puede conectar el conector en ángulo recto (número de referencia: HMIZGPWS2) al equipo HMIGK5310.
