PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oSiga los procedimientos paso por paso para sustituir la batería correcta y seguramente.

oAntes de sustituir la batería, apague el HMIGTO.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

PELIGRO

PELIGRO DE EXPLOSIÓN, INCENDIO O QUÍMICO

oUse solamente una batería de remplazo HMI ZGBAT fabricada porSchneider Electric.

oNo produzca un cortocircuito.

oRecicle o deseche de forma adecuada las baterías usadas.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

AVISO

PÉRDIDA DE DATOS

La batería principal no es recargable y se usa para una copia de seguridad de datos de la memoria y el reloj interno. Si la batería principal está agotada, se pierden los datos de la copia de seguridad. Un mes antes de que la batería principal se agote completamente, aparecerá un mensaje para indicar que debe sustituirla.

oSustituya la batería en un plazo de un mes después de que aparezca el mensaje. De lo contrario, los datos de la copia de seguridad pueden perderse.

oTermine de sustituir la batería en un período de diez minutos después de apagar el HMIGTO.

oEl período para sustituir la batería principal (un mes después de que aparece la alarma) es solamente orientativo. Si los datos de la SRAM y los datos del reloj se pierden después de que aparece el mensaje, Schneider Electric no recupera los datos.Schneider Electric no asume ninguna responsabilidad por la pérdida de datos.

oSustituya la batería principal habitualmente cada cinco años después de comprar el HMIGTO.

El incumplimiento de estas instrucciones puede causar daño al equipo.

1

Desconecte la alimentación eléctrica del HMIGTO.

2

Toque la carcasa o la conexión a tierra (no la fuente de alimentación) para liberar cualquier carga electrostática de su cuerpo.

3

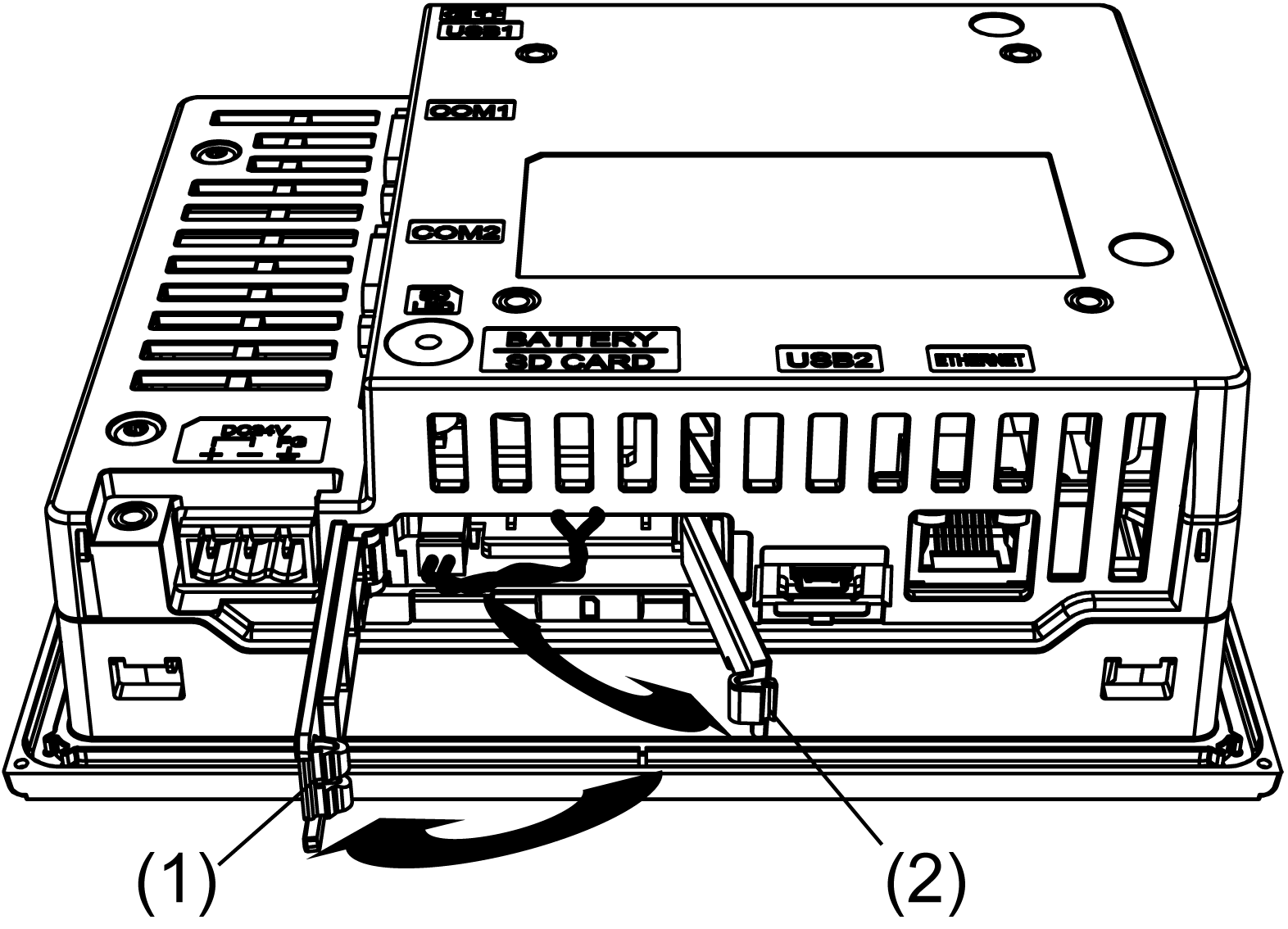

Presione la pestaña de la cubierta de la interfaz de la tarjeta SD para abrirla. Luego abra la cubierta de la ranura de inserción de la batería de repuesto presionando la pestaña.

1   Cubierta/Pestaña de la interfaz de tarjeta SD

2   Cubierta/Pestaña de inserción de batería de repuesto

4

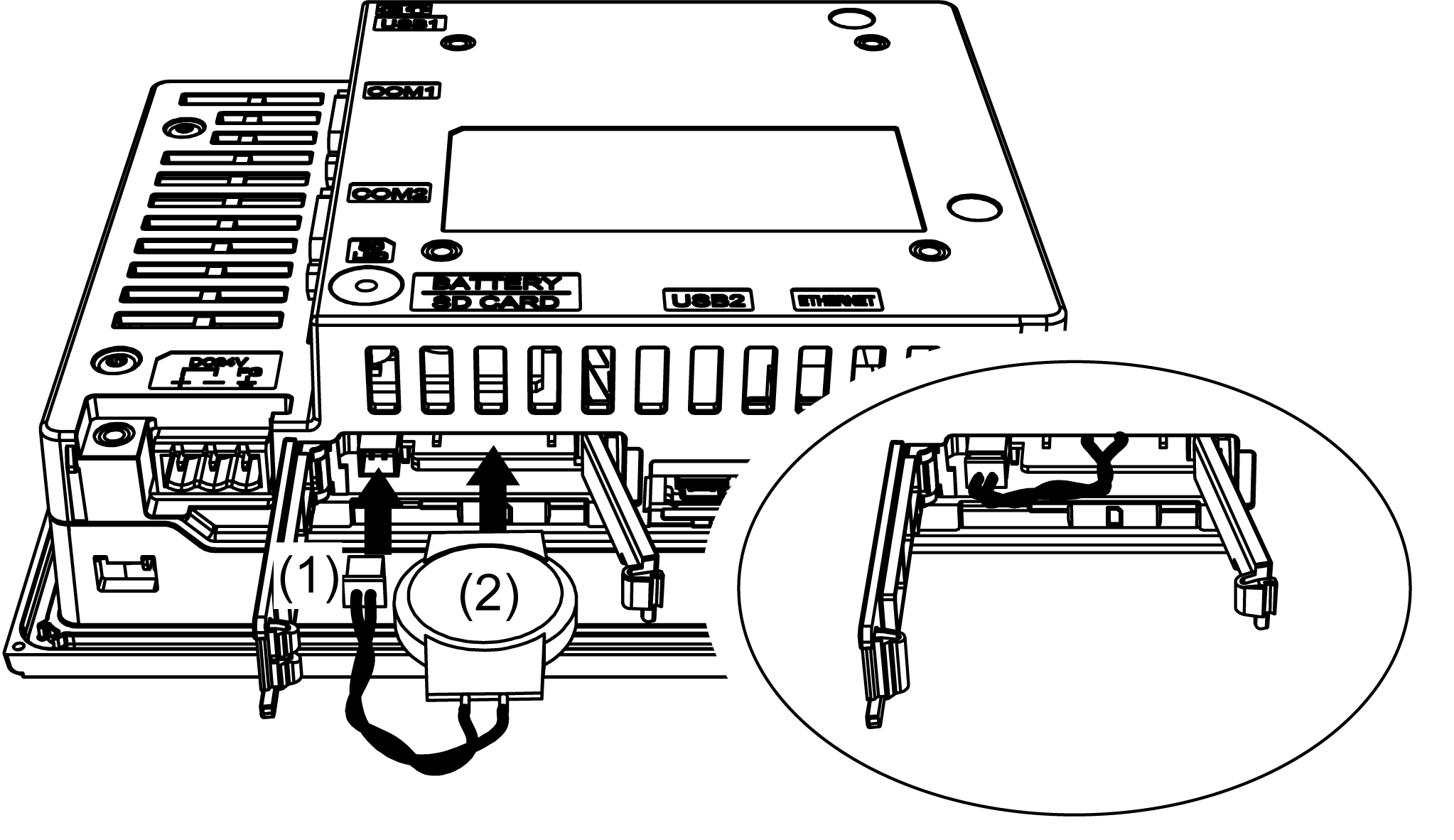

Extraiga la batería principal y el conector.

1   Conector

2   Batería principal

5

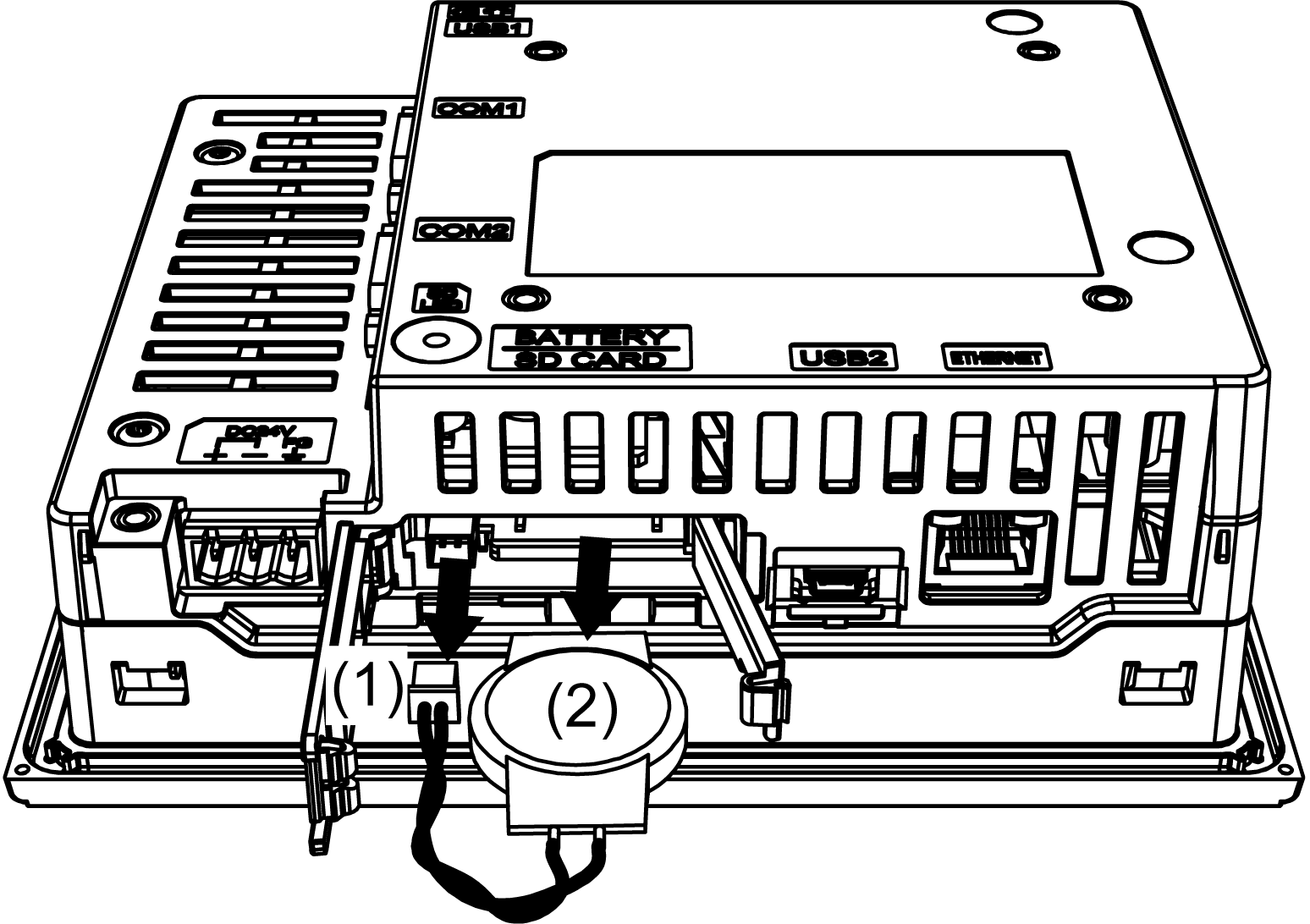

Acople la batería principal de repuesto y el conector.

6

Cierre primero la cubierta de la batería de repuesto y después la cubierta de la interfaz de la tarjeta SD.

NOTA: Asegúrese de que los cables estén completamente insertados dentro de la carcasa. De lo contrario, puede dañarlos al cerrar la cubierta.

7

Vuelva a conectar la alimentación eléctrica al HMIGTO.
