Indicadores del Lexium 62 Servo Drive

Descripción general

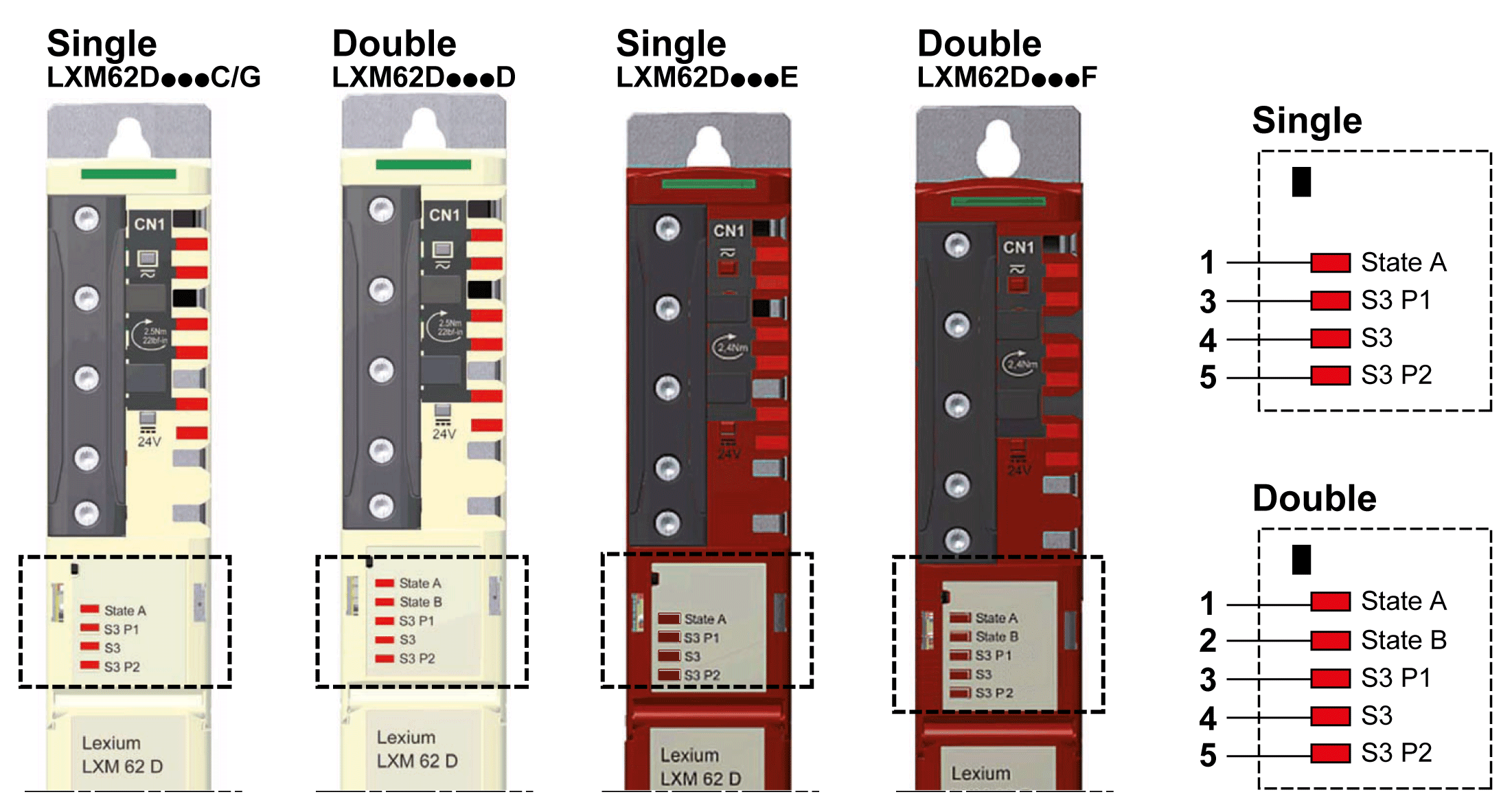

La pantalla del Lexium 62 Servo Drives contiene indicadores LED de varios colores que se utilizan para mostrar información sobre el estado del sistema.

1 Indicador LED del eje A

2 Indicador LED del eje B (sólo para servoaccionamientos dobles)

3 Indicador LED del estado del puerto de comunicación 1 de Sercos III

4 Indicador LED de la comunicación de Sercos III

5 Indicador LED del estado del puerto de comunicación 2 de Sercos III

Botón de reinicio

Pulse el botón de reinicio para restablecer y reiniciar el Lexium 62 Servo Drive.

Indicadores LED de estado

Color/estado del indicador LED	Descripción	Instrucciones/información para el usuario
OFF	El dispositivo no recibe alimentación o está inoperativo por algún otro motivo.	Compruebe la fuente de alimentación. Sustituya el aparato.
Parpadeo lento en verde (2 Hz, 250 ms)	Inicialización del dispositivo (proceso de arranque de firmware, verificación de compatibilidad del hardware, actualización del firmware)	Espere hasta que finalice la inicialización.
Parpadeo en verde (4 Hz, 125 ms)	Identificación del dispositivo	Si es necesario, identifique el dispositivo por medio de EcoStruxure Machine Expert tal como define la configuración del controlador.
Verde fijo	El dispositivo se ha inicializado y está a la espera de configuración.	Configure el dispositivo como activo. Configure el dispositivo como inactivo. Configure el dispositivo para la ejecución de movimientos.
Rojo fijo	Se ha detectado un error no recuperable que requiere intervención del usuario: Watchdog Firmware Suma de comprobación Detectado error interno	Apague y encienda la unidad (reiníciela) Si esta condición persiste, sustituya el dispositivo.
Parpadeo lento en rojo (2 Hz, 250 ms)	Se ha detectado un error general.	El árbol de dispositivos de EcoStruxure Machine Expert muestra el error detectado. Restablezca el error detectado en el menú En línea > Restablecer los mensajes de diagnóstico del controlador de EcoStruxure Machine Expert Logic Builder. De lo contrario, reinicie el dispositivo.

Indicadores LED S3 P1 y S3 P2

Color/estado del indicador LED	Descripción	Instrucciones/información para el usuario
OFF	Causas posibles: No hay ningún cable conectado El dispositivo no se ha conectado a la alimentación	Conecte el cable. Compruebe la fuente de alimentación.
Naranja fijo	Cable conectado, no hay comunicación de Sercos	–
Verde fijo	Cable conectado, comunicación de Sercos activa	–

Color/estado del indicador LED

Descripción

Instrucciones/información para el usuario

OFF

Causas posibles:

No hay ningún cable conectado
El dispositivo no se ha conectado a la alimentación

Conecte el cable.
Compruebe la fuente de alimentación.

Naranja fijo

Cable conectado, no hay comunicación de Sercos

–

Verde fijo

Cable conectado, comunicación de Sercos activa

–

Indicador LED S3

Color/estado del indicador LED	Descripción	Instrucciones/información para el usuario
OFF	Causas posibles: El dispositivo no recibe alimentación o está inoperativo por algún otro motivo, o bien no hay comunicación debido a una conexión que se ha interrumpido o separado.	Compruebe la fuente de alimentación. Arranque o intercambio bajo tensión de Sercos
Verde fijo	Conexión de Sercos activa sin ningún error conectado en el CP4.	–
Parpadeo en verde (4 Hz, 125 ms)	El dispositivo está en modalidad de bucle de prueba. El bucle de prueba describe la situación en la que los telegramas de Sercos se deben enviar de vuelta al mismo puerto en el que se recibieron. Causas posibles: Topología de línea o fallo en el bucle de Sercos	Solución: Cierre el anillo. Restablezca la condición: Confirme el error detectado en el menú En línea > Restablecer los mensajes de diagnóstico del controlador de EcoStruxure Machine Expert Logic Builder. Cambie de CP0 a CP1 de forma alternativa. NOTA: Si, durante la fase CP1, se detectó una interrupción de topología de red o de anillo (dispositivo en modalidad de bucle de prueba), el estado del indicador LED no cambia.
Rojo fijo	Se ha detectado un error de clase de diagnóstico 1 de Sercos (DC1) en el puerto 1 o 2.	Restablezca la condición: Confirme el error detectado en el menú En línea > Restablecer los mensajes de diagnóstico del controlador de EcoStruxure Machine Expert Logic Builder.
Parpadeo en rojo/verde (4 Hz, 125 ms)	Se ha detectado un error de comunicación. Causas posibles: Funcionamiento inadecuado del telegrama Se ha detectado un error de CRC	Restablezca la condición: La configuración muestra qué error se ha detectado. Confirme el error detectado en el menú En línea > Restablecer los mensajes de diagnóstico del controlador de EcoStruxure Machine Expert Logic Builder.
Naranja fijo	El dispositivo está en fase de comunicación CP0 hasta la CP3 incluida. Se han recibido telegramas de Sercos.	–
Parpadeo en naranja (4 Hz, 125 ms)	ID del equipo	NOTA: El dispositivo identificado también se muestra mediante el indicador de LED del estado del eje en el variador.

NOTA: Esta es la información sobre la fase de comunicación disponible si el LED está en naranja fijo:

La fase de comunicación es CP0: naranja fijo
La fase de comunicación es CP1: un parpadeo breve en color verde seguido de un naranja fijo
La fase de comunicación es CP2: dos parpadeos breves en color verde seguido de un naranja fijo
La fase de comunicación es CP3: tres parpadeos breves en color verde seguido de un naranja fijo
