Conexión de blindaje externa del módulo de accionamiento LXM62DC13

Presentación

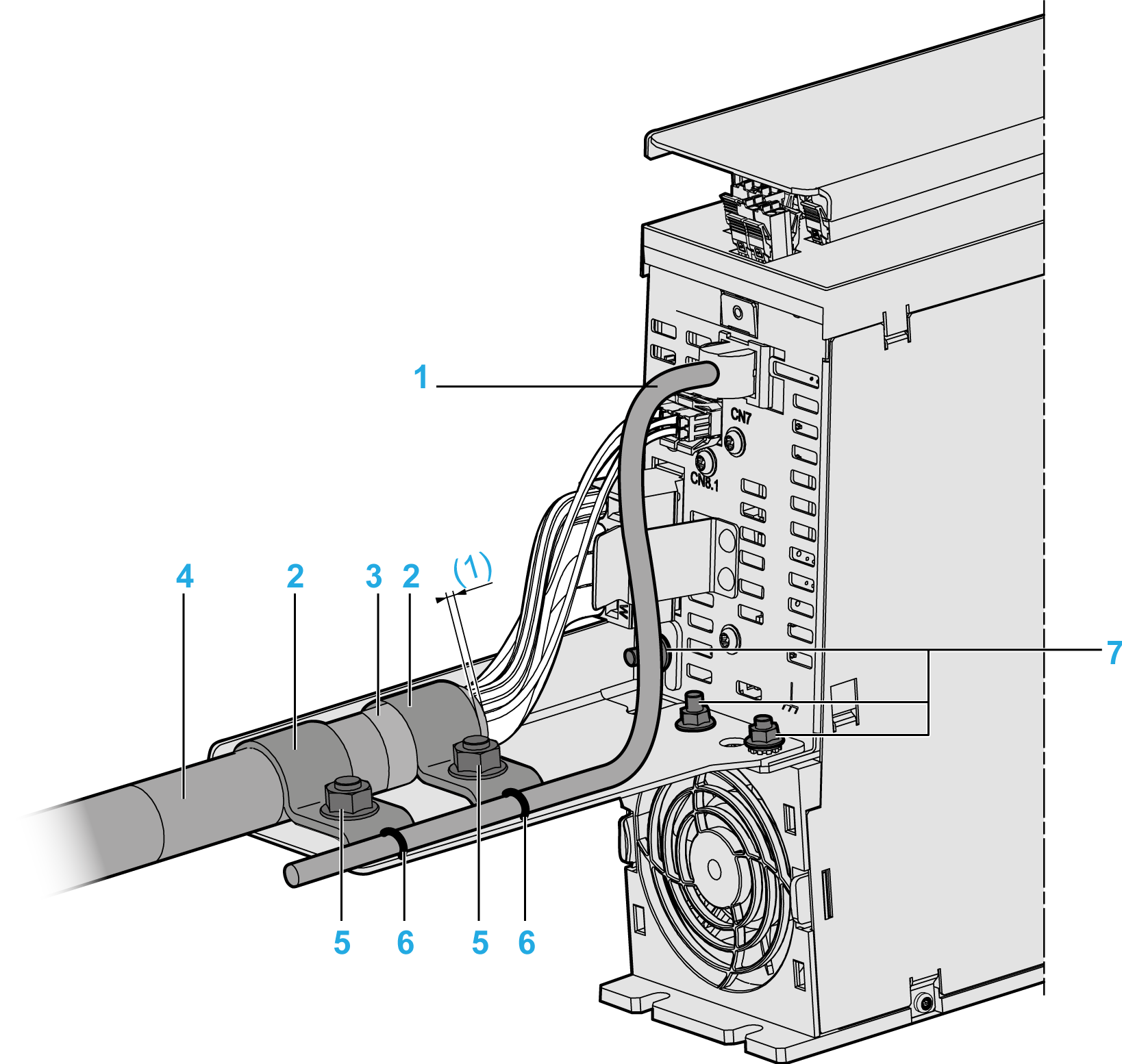

1 Cables del encoder

2 Abrazadera de toma a tierra

3 Blindado trenzado de cable

4 Cables del motor

5 Perno de la placa de blindaje

6 Freno de cable con abrazaderas para cables

7 Perno del módulo de accionamiento

(1) Protuberancia del blindado trenzado (mínimo 5 mm/0,2 in)

Procedimiento

Para montar la placa de blindaje e instalar el cable del motor/encoder, realice estas operaciones:

Paso	Acción
1	Afloje y extraiga las tuercas M5 de los pernos (7).
2	Fije la placa de blindaje en la parte inferior del módulo de accionamiento, de forma que los pernos (7) se sitúen en los orificios correspondientes del blindaje.
3	Apriete los pernos (7) de la placa de blindaje con las tuercas M5 (par de apriete: 2,5 Nm/22 lbf in).
4	Conecte el cable de alimentación del motor (4) a la placa de blindaje de forma que el extremo de la cubierta del cable se sitúe en el alcance del perno (5).
5	Coloque las dos abrazaderas de toma a tierra (2) sobre la cubierta del cable de forma que los pernos (5) se sitúen en los orificios de las abrazaderas de toma a tierra. Utilice las abrazaderas de toma a tierra más grandes ESE23 para los cables de alimentación del motor con una sección transversal del cable de 10 mm². Utilice las abrazaderas de toma a tierra más pequeñas ESE19 para los cables de alimentación del motor con una sección transversal del cable de 4 mm².
6	Instale el cable de alimentación del motor de forma que quede holgado con las dos tuercas M8 por debajo de las dos abrazaderas de toma a tierra (2). Resultado: el cable de alimentación del motor se puede mover debajo de las abrazaderas de toma a tierra.
7	Por último, coloque el cable de alimentación del motor de forma que la cubierta del cable tenga una protuberancia F hacia la abrazadera de toma a tierra (2) de al menos 5 mm (0,2 in) y el blindado trenzado del cable (3) se coloque por debajo de la primera abrazadera de toma a tierra (2).
8	Apriete el cable de alimentación del motor con las dos tuercas M8 por debajo de las dos abrazaderas de toma a tierra (2) (par de apriete: 6 Nm/53,10 lbf in).
9	Conecte el cable del encoder (1) a la placa de blindaje y frene el cable mediante abrazaderas para cables (6).

NOTA: La placa de blindaje externa, incluidas las abrazaderas de toma a tierra, las tuercas M5/M8 y las abrazaderas para cables, viene incluida en el kit de accesorios "CSD-Kit-LXM62DC13SD".
