El maestro CANopen de Modicon M241 Logic Controller tiene las funciones siguientes:
Característica |
Descripción |
---|---|
Número máximo de esclavos del bus |
63 dispositivos esclavos CANopen |
Longitud máxima de cables del bus de campo CANopen |
Conforme a la especificación CAN (consulte Velocidad de transmisión y longitud de cable). |
Número máximo de PDO gestionados por el maestro |
252 TPDO + 252 RPDO |
Para cada esclavo CANopen adicional:
De media, el tamaño de la aplicación aumenta 10 kbytes, lo que puede provocar que se superen los límites de memoria.
Aumenta el tiempo de inicialización de la configuración al inicio, lo que puede provocar que se supere el tiempo de espera del watchdog.
Aunque EcoStruxure Machine Expert no se lo impide, no sobrepase la cantidad de 63 módulos esclavos CANopen (o 252 TPDO y 252 RPDO) con el fin de tener suficiente tolerancia de rendimiento y evitar la pérdida de rendimiento.
ADVERTENCIA | |
---|---|
AVISO | |
---|---|
El maestro J1939 de Modicon M241 Logic Controller tiene las funciones siguientes:
Función |
Descripción |
---|---|
Número máximo de ECU (esclavos) en el bus |
Limitado únicamente por el intervalo de direcciones de 0 a 253 para unidades de control electrónicas (ECU). |
Longitud máxima de cables del bus de campo J1939 |
Conforme a la especificación CAN (consulte Velocidad de transmisión y longitud de cable). Para J1939, el bus CAN debe estar configurado para ejecutarse a 250 kbps. |
Número máximo de PGN gestionados por el maestro |
Proporcionado de forma implícita por el número máximo de bits de entrada (%I) y bits de salida (%Q) disponibles en Modicon M241 Logic Controller: 4096 bits de entrada y 4096 bits de salida. Esto da como resultado un máximo de 512 PGN de paquete único (la mayoría de los PGN son de paquete único, con 8 bytes de datos). |
Para cada ECU adicional con aproximadamente 10 números de grupo de parámetros (PGN) configurados (trama única):
El tamaño de la aplicación aumenta en una media de 15 kbytes. Esta cifra incluye la memoria consumida por variables generadas implícitamente para los números de parámetros sospechosos (SPN) configurados. Este aumento del tamaño de la aplicación podría provocar que se superaran los límites de memoria.
El número de bits de entrada (%I) usado en el controlador lógico aumenta en proporción al número y el tamaño de los PGN configurados como "Señales TX" en una ECU no local o como "Señales RX" en una ECU local.
El número de bits de salida (%Q) usado en el controlador lógico aumenta en proporción al número y el tamaño de los PGN configurados como "Señales TX" en una ECU local.
Para obtener más información, consulte Configuración de interfaz J1939.

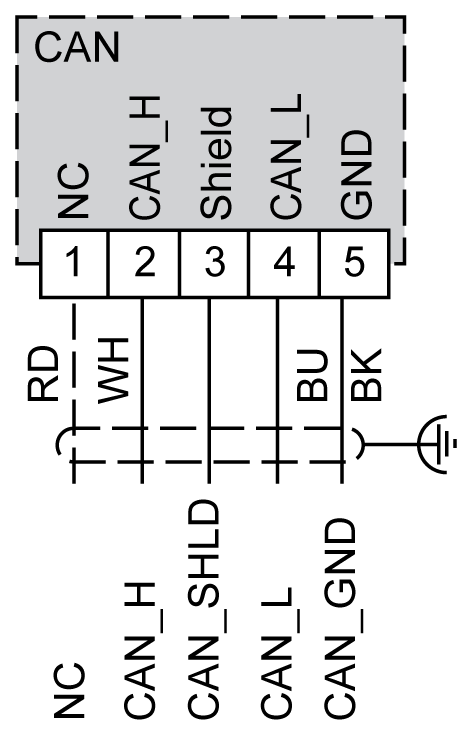

Pin |
Señal |
Descripción |
Marca |
Color del cable |
---|---|---|---|---|
1 |
No se utiliza |
Reservado |
NC |
RD: rojo |
2 |
CAN_H |
Línea de bus CAN_H |
CAN_H |
WH: blanco |
3 |
CAN_SHLD |
Blindaje CAN opcional |
Blindaje |
- |
4 |
CAN_L |
Línea de bus CAN_L |
CAN_L |
BU: azul |
5 |
CAN_GND |
Puesta a tierra CAN |
GND |
BK: negro |
ADVERTENCIA | |
---|---|
La velocidad de transmisión está limitada por la longitud del bus y el tipo de cable utilizado.
En la siguiente tabla se describe la relación entre la velocidad de transmisión máxima y la longitud del bus (en un segmento CAN sin repetidor):
Velocidad máxima de transmisión en baudios |
Longitud del bus |
---|---|
1000 kbps |
20 m (65 ft) |
800 kbps |
40 m (131 ft) |
500 kbps |
100 m (328 ft) |
250 kbps |
250 m (820 ft) |
125 kbps |
500 m (1640 ft) |
50 kbps |
1000 m (3280 ft) |
20 kbps |
2500 m (16 400 ft) |
