Ejecutar/parar

Descripción general

El M241 Logic Controller se puede utilizar externamente mediante los métodos siguientes:

  • Un interruptor Run/Stop de hardware.

  • Un comando de software de EcoStruxure Machine Expert.

  • Operación de Run/Stop (Ejecutar/Detener) de una entrada digital especializada, definida en la configuración del software. Para obtener más información, consulte Configuración de E/S integrada.

  • La variable del sistema PLC_W en una Tabla de reubicación.

  • El Servidor web.

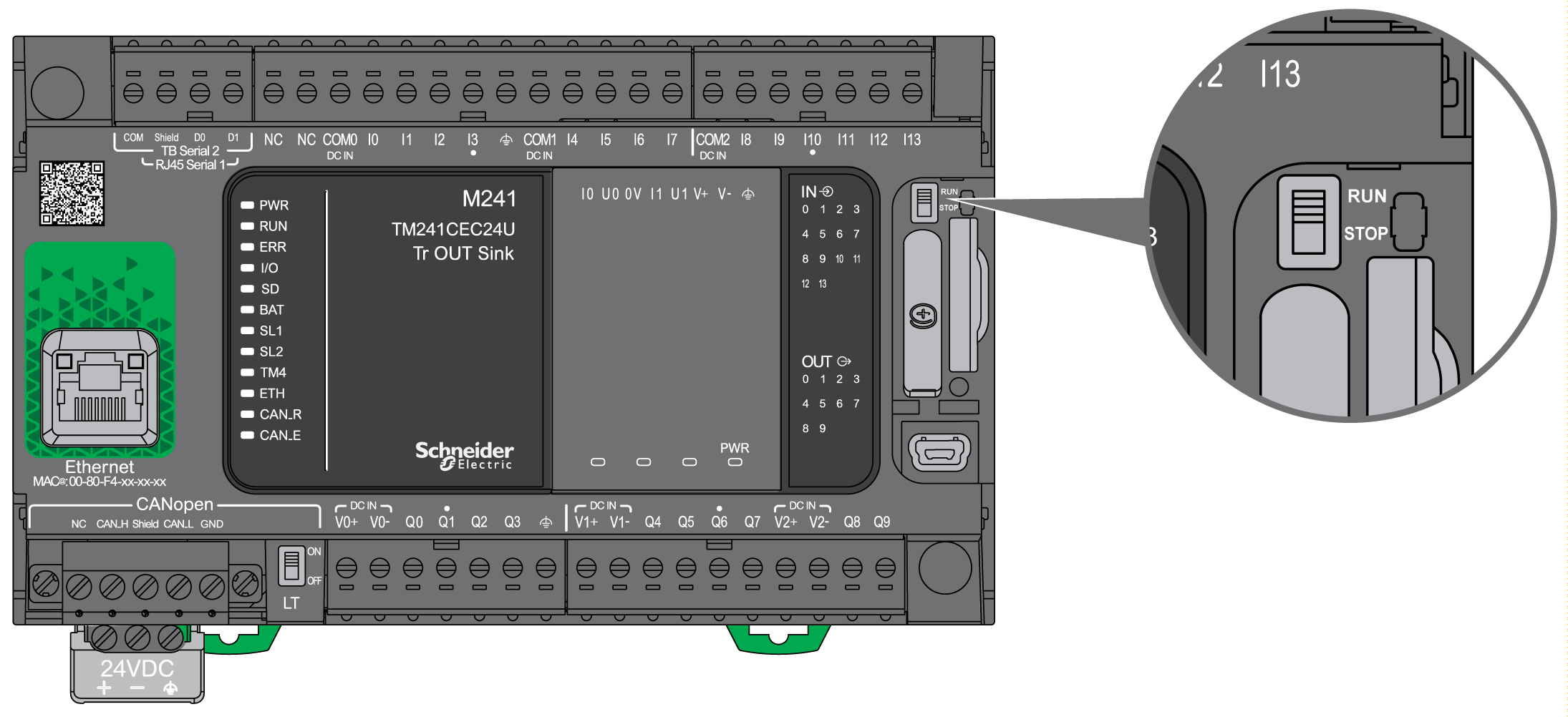

El M241 Logic Controller tiene un interruptor Run/Stop de hardware que pone el controlador en el estado RUNNING o STOPPED.

En la siguiente tabla se resume la interacción de los dos operadores externos en el comportamiento del estado del controlador:



Interruptor Ejecutar/detener de hardware incrustado

Interruptor en Detener

Transición de Detener a Ejecutar

Interruptor en Ejecutar

Entrada digital Run/Stop configurable mediante software

Ninguno

STOPPED

Ignora los comandos externos Run/Stop.

Ordena una transición al estado RUNNING(1).

Permite los comandos externos Run/Stop.

Estado 0

STOPPED

Ignora los comandos externos Run/Stop.

STOPPED

Ignora los comandos externos Run/Stop.

Flanco ascendente

Ordena una transición al estado RUNNING (1).

Ordena una transición al estado RUNNING.

Estado 1

Ordena una transición al estado RUNNING (1).

Permite los comandos externos Run/Stop.

(1) Si desea más información, consulte Estados y comportamientos del controlador.

 ADVERTENCIA
INICIO NO DESEADO DE LA MÁQUINA O DEL PROCESO DE ACTIVACIÓN
  • Compruebe el estado de seguridad de su máquina o del entorno del proceso antes de conectar la alimentación a la entrada Run/Stop o accionar el interruptor Run/Stop.
  • Use la entrada Run/Stop para evitar activaciones no deseadas desde ubicaciones remotas o accionar accidentalmente el interruptor Run/Stop.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
