Salidas de relé

Descripción general

El Modicon M241 Logic Controller tiene salidas digitales incrustadas:

Referencia	Número total de salidas digitales	Salidas de transistor rápidas ⁽¹⁾	Salidas de relé	Salidas de transistor normales
TM241C••24R	10	4	6	0
TM241C••24T TM241C••24U	10	4	0	6
TM241C•40R	16	4	12	0
TM241C•40T TM241C•40U	16	4	0	12
(1) Salidas de transistor rápidas que se pueden utilizar como salidas PTO de 100 kHz

Para obtener más información, consulte Gestión de salidas.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Indicadores LED de estado de las salidas de relé

En la siguiente figura se muestran los indicadores LED de estado para el controlador TM241C••24• (los controladores TM241C•40• son similares con 40 LED):

Indicador LED	Color	Estado	Descripción
De 0 a 9	Verde	Encendido	El canal de salida está activado.
De 0 a 9	Verde	Apagado	El canal de salida está desactivado.

Características de las salidas de relé

En la tabla siguiente se describen las características de las salidas de relé de M241 Logic Controller:

Característica		Valor
Característica		TM241C••24R	TM241C•40R
Número de canales de las salidas de relés		6 salidas (de Q4 a Q9)	12 salidas (de Q4 a Q15)
Número de grupos de canales		1 línea común para Q4 y Q5 1 línea común para Q6 y Q7 1 línea para Q8 1 línea para Q9	1 línea común para Q4 a Q7 1 línea común para Q8, Q9 1 línea común para Q10 y Q11 1 línea común para Q12 y Q13 1 línea para Q14 1 línea para Q15
Tipo de salida		Relé
Tipo de contacto		NO (normalmente abierto)
Tensión de salida nominal		24 V CC, 240 V CA
Tensión máxima		30 V CC / 264 V CA
Carga de conmutación mínima		5 V CC a 10 mA
Descenso		Sin descenso	Descenso de Q4 a Q7, consulte la nota 2.
Corriente de salida nominal		2 A
Corriente de salida máxima		2 A por salida
Corriente de salida máxima		4 A por línea común
Frecuencia de salida máxima con carga máxima		20 operaciones por minuto
Tiempo de encendido		Máx. 10 ms
Tiempo de apagado		Máx. 10 ms
Resistencia de contacto		30 mΩ máx.
Vida útil mecánica		20 millones de operaciones
Vida útil eléctrica	Con carga resistiva	Consulte las limitaciones de alimentación
Vida útil eléctrica	Con carga inductiva	Consulte las limitaciones de alimentación
Protección contra cortocircuitos		No
Aislamiento	Entre salida y lógica interna	500 V CA
Aislamiento	Entre grupos de canales	1500 V CA
Tipo de conexión		Bloques de terminales de tornillos extraíbles
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Cable	Tipo	No blindado
Cable	Longitud	Máx. 30 m (98 ft)
(1) Consulte Protección de salidas frente a daños por carga inductiva para obtener más información sobre la protección de las salidas. (2) Cuando Q4, Q5, Q6 y Q7 están en la misma línea común (corriente de salida máxima 4 A), las cuatro salidas usadas simultáneamente presentan un descenso del 50 %.

Limitación de alimentación

En la tabla siguiente se describen las limitaciones de potencia de las salidas de relé en función de la tensión, el tipo de carga y el número de operaciones requeridas.

Estos controladores no admiten cargas capacitivas.

ADVERTENCIA
	SALIDAS DE RELÉ SOLDADAS Y CERRADAS Proteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. No conecte salidas de relé a cargas capacitivas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Limitaciones de alimentación
Tensión	24 V CC	120 V CA	240 V CA	Número de operaciones
Alimentación de cargas resistivas AC-12	–	240 VA 80 VA	480 VA 160 VA	100.000 300.000
Alimentación de cargas inductivas AC-15 (cos ϕ = 0,35)	–	60 VA 18 VA	120 VA 36 VA	100.000 300.000
Alimentación de cargas inductivas AC-14 (cos ϕ = 0,7)	–	120 VA 36 VA	240 VA 72 VA	100.000 300.000
Alimentación de cargas resistivas DC-12	48 W 16 W	–	–	100.000 300.000
Alimentación de cargas inductivas DC-13 L/R = 7 ms	24 W 7,2 W	–	–	100.000 300.000

Limitaciones de alimentación

Tensión

24 V CC

120 V CA

240 V CA

Número de operaciones

Alimentación de cargas resistivas

AC-12

–

240 VA

80 VA

480 VA

160 VA

100.000

300.000

Alimentación de cargas inductivas

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100.000

300.000

Alimentación de cargas inductivas

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100.000

300.000

Alimentación de cargas resistivas

DC-12

48 W

16 W

–

100.000

300.000

Alimentación de cargas inductivas

DC-13 L/R = 7 ms

24 W

7,2 W

–

100.000

300.000

Eliminación del bloque de terminales

Consulte Eliminación del bloque de terminales.

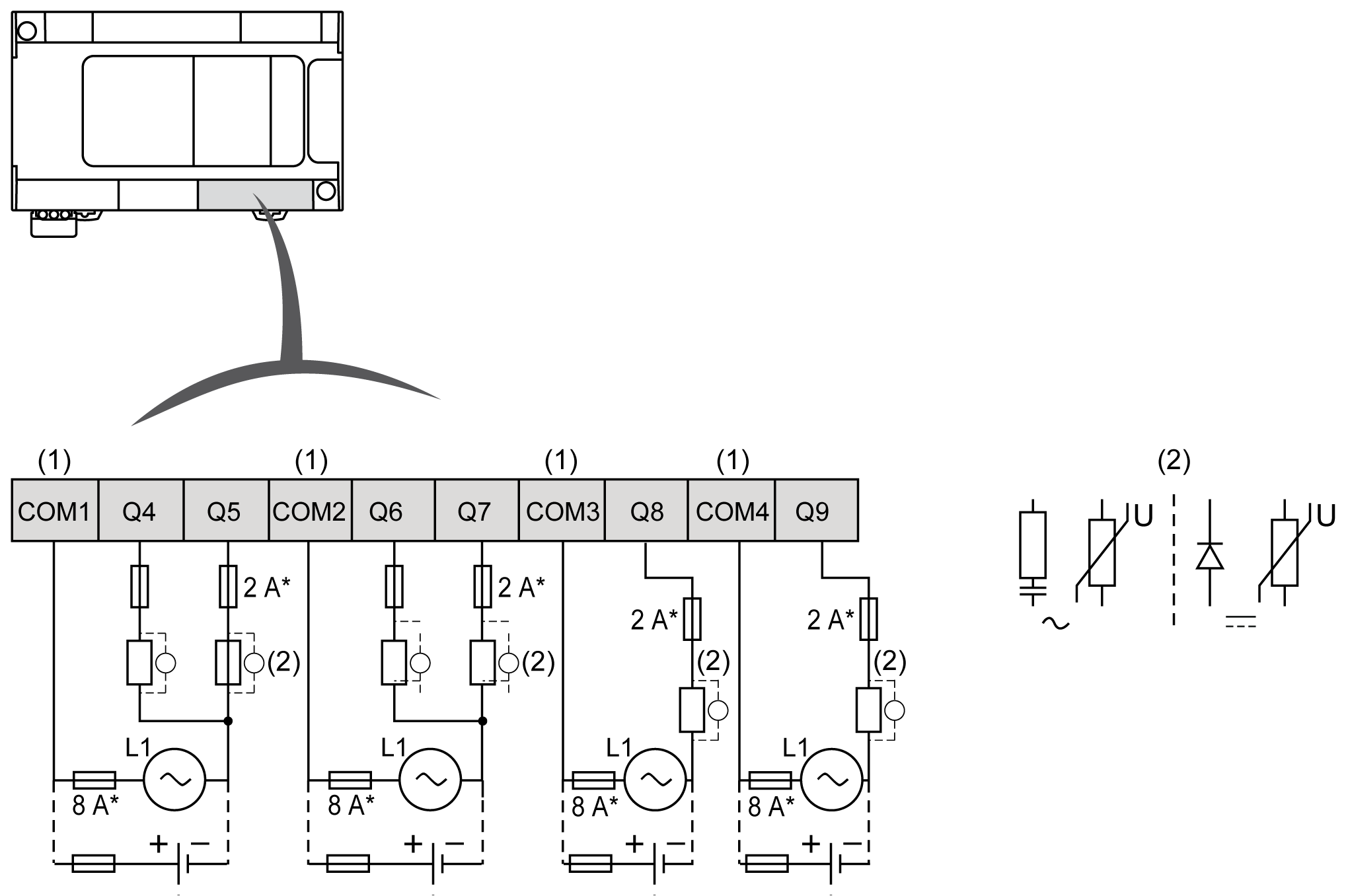

Diagramas de cableado de salidas de relé TM241C••24R

En la ilustración siguiente se muestra el cableado de las salidas:

* Fusible tipo T

(1) Los terminales del COM1 al COM4 no están conectados internamente.

(2) Para mejorar la vida útil de los contactos y como protección contra posibles daños por carga inductiva, debe conectar en paralelo un diodo de ejecución libre a cada una de las cargas inductivas de CC o en paralelo una supresión RC a cada una de las cargas inductivas de CA.

Para obtener más información sobre la protección de las salidas, consulte Protección de salidas frente a daños por carga inductiva.

NOTA: Los valores de fusibles asignados se han especificado para las características máximas actuales de E/S del controlador y los elementos comunes asociados. Puede tener otras consideraciones que sean de aplicación según los tipos de dispositivos de entrada y salida que conecte, por lo que deberá medir sus fusibles en consonancia.

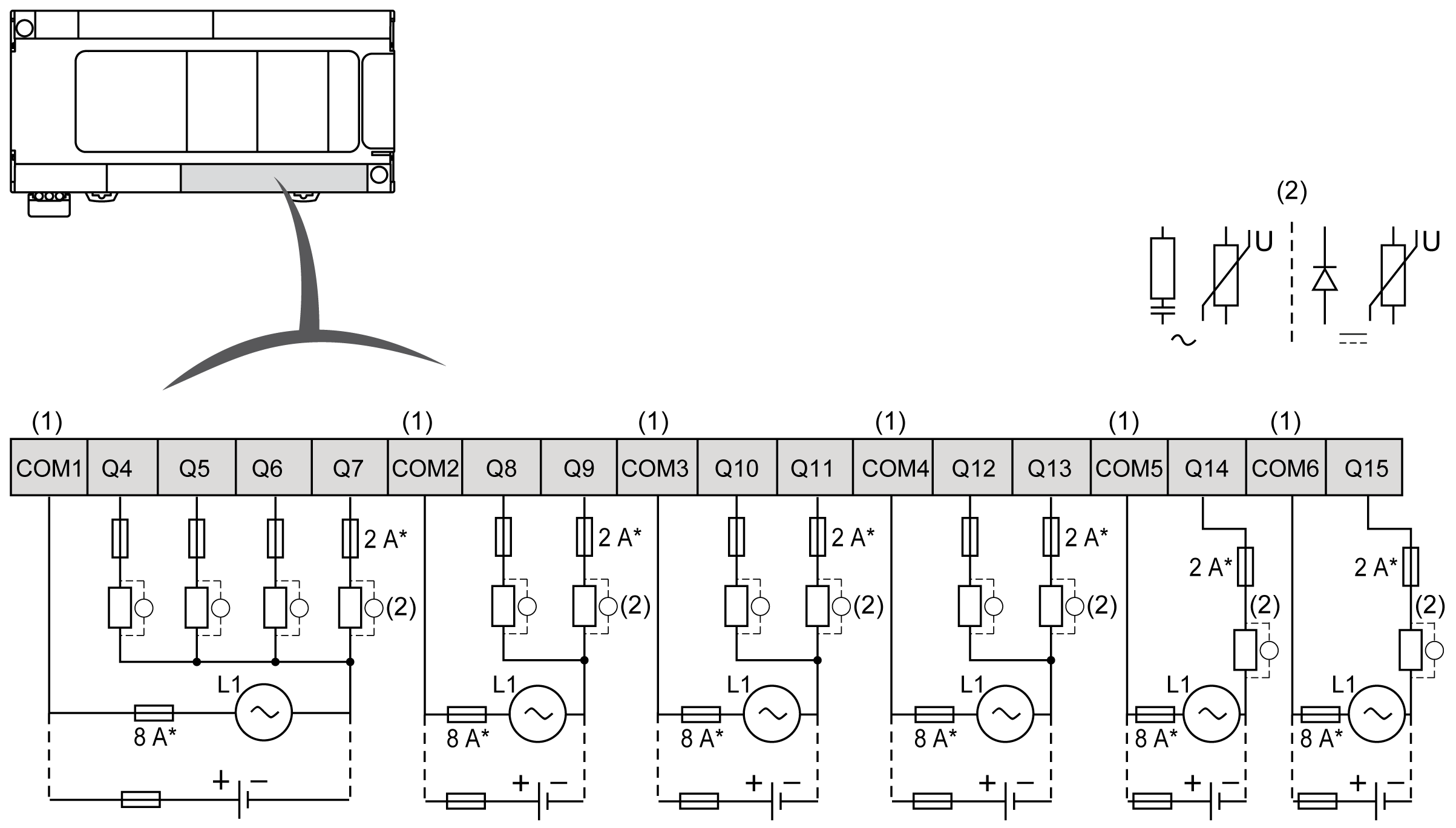

Diagramas de cableado de salidas de relé TM241C•40R

En la ilustración siguiente se muestra el cableado de las salidas:

* Fusible tipo T

(1) Los terminales del COM1 al COM6 no están conectados internamente.

(2) Para mejorar la vida útil de los contactos y como protección contra posibles daños por carga inductiva, debe conectar en paralelo un diodo de ejecución libre a cada una de las cargas inductivas de CC o en paralelo una supresión RC a cada una de las cargas inductivas de CA.

Para obtener más información sobre la protección de las salidas, consulte Protección de salidas frente a daños por carga inductiva.

NOTA: Los valores de fusibles asignados se han especificado para las características máximas actuales de E/S del controlador y los elementos comunes asociados. Puede tener otras consideraciones que sean de aplicación según los tipos de dispositivos de entrada y salida que conecte, por lo que deberá medir sus fusibles en consonancia.
