Descripción del M241 Logic Controller
Descripción general
El M241 Logic Controller tiene una amplia variedad de funciones eficaces y puede dar servicio a una amplia gama de aplicaciones.
La configuración, la programación y la puesta en marcha del software se llevan a cabo con el software EcoStruxure Machine Expert descrito con detalle en los documentos EcoStruxure Machine Expert - Guía de programación y M241 Logic Controller - Guía de programación.
Lenguajes de programación
El M241 Logic Controller se configura y programa con el software EcoStruxure Machine Expert, que admite los siguientes lenguajes de programación IEC 61131-3:
-
IL: Lista de instrucciones
-
ST: Texto estructurado
-
FBD: Diagrama de bloques de funciones
-
SFC: Diagrama funcional secuencial
-
LD: Diagrama de contactos
El software EcoStruxure Machine Expert también se puede utilizar para programar estos controladores utilizando el lenguaje CFC (Continuous Function Chart).
Fuente de alimentación
La fuente de alimentación del M241 Logic Controller es de 24 V CC o 100-240 V CA
Run/Stop (Ejecutar/Detener)
El M241 Logic Controller puede utilizarse de la siguiente manera:
-
Un conmutador Run/Stop del hardware.
-
Una operación de Run/Stop mediante una entrada digital dedicada, definida en la configuración del software. Para obtener más información, consulte Configuración de las entradas digitales.
-
Un comando de software de EcoStruxure Machine Expert.
Memoria
En esta tabla se describen los distintos tipos de memoria:
|
Tipo de memoria |
Tamaño |
Utilizada |
|---|---|---|
|
RAM |
64 Mbytes |
Para ejecutar la aplicación. |
|
No volátil |
128 Mbytes |
Para guardar el programa y los datos en caso de corte de electricidad. |
Entradas/salidas integradas
En función de la referencia del controlador, están disponibles los siguientes tipos de E/S incrustadas:
-
Entradas normales
-
Entradas rápidas asociadas con contadores
-
Salidas transistorizadas normales (común negativo y positivo)
-
Salidas transistorizadas rápidas (común negativo y positivo) asociadas con generadores de pulsos
-
Salidas de relé
Almacenamiento extraíble
Los M241 Logic Controller incluyen un slot de tarjetas SD integrado.
Los usos principales de la tarjeta SD son:
-
Inicialización del controlador con una aplicación nueva
-
Actualización del firmware del controlador y el módulo de extensión
-
Aplicación de archivos de configuración de Post al controlador
-
Almacenar archivos de fórmulas
-
Recibir archivos de registro de datos
Funciones de comunicación integradas
Están disponibles los siguientes tipos de puertos de comunicación, en función de la referencia del controlador:
Compatibilidad de acoplador de bus y módulo de extensión
Consulte las tablas de compatibilidad de la EcoStruxure Machine Expert - Compatibilidad y migración - Guía del usuario.

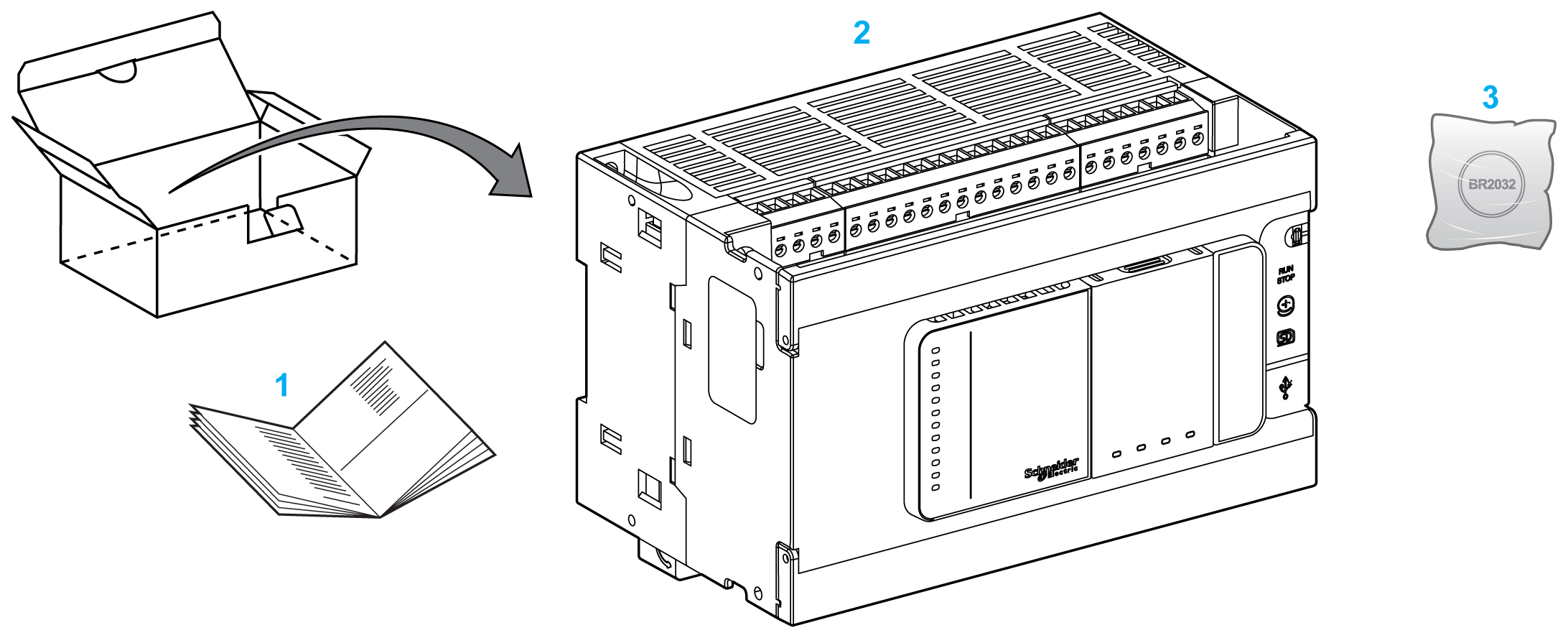

M241 Logic Controller
|
Referencia |
Entradas digitales |
Salidas digitales |
Puertos de comunicaciones |
Tipo de terminal |
Fuente de alimentación |
|---|---|---|---|---|---|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
6 salidas de relé de 2 A 4 salidas rápidas de común negativo (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
De 100 a 240 V CA |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
6 salidas de relé de 2 A 4 salidas rápidas de común negativo (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
De 100 a 240 V CA |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
6 salidas de relé de 2 A 4 salidas rápidas de común negativo (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto Ethernet 1 puerto maestro CANopen 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
De 100 a 240 V CA |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común positivo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común positivo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común positivo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet 1 puerto maestro CANopen |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común negativo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común negativo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
6 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común negativo 6 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet 1 puerto maestro CANopen |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
12 salidas de relé de 2 A 4 salidas rápidas de común negativo (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
De 100 a 240 V CA |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
12 salidas de relé de 2 A 4 salidas rápidas de común negativo (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
De 100 a 240 V CA |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común positivo 12 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común positivo 12 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común negativo 12 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
16 entradas normales(1) 8 entradas rápidas (contadores)(2) |
Salidas de común negativo 12 salidas de transistor normales 4 salidas rápidas (generadores de pulsos)(3) |
2 puertos de conexión serie 1 puerto de programación USB 1 puerto Ethernet |
Bloques de terminales de tornillos extraíbles |
24 V CC |
|
|
1) Las entradas normales tienen una frecuencia máxima de 1 kHz. 2) Las entradas rápidas se pueden utilizar como entradas normales o como entradas rápidas para funciones de conteo o de evento. 3) Las salidas transistorizadas rápidas se pueden utilizar como salidas transistorizadas normales, como salidas Reflex para la función de recuento (HSC) o como salidas transistorizadas rápidas para las funciones del generador de pulsos (FreqGen/PTO/PWM). |
|||||
