Instalación y desinstalación del controlador con extensiones

Descripción general

En esta sección se explica cómo instalar y desmontar el controlador con sus módulos de extensión desde un riel DIN (segmento DIN).

Para montar módulos de extensión en un controlador, módulo receptor u otros módulos, consulte las guías de hardware de los módulos de extensión correspondientes.

Instalación de un controlador con sus extensiones en un segmento DIN

En el siguiente procedimiento se describe cómo instalar un controlador con sus módulos de extensión en un riel DIN (segmento DIN):

Paso	Acción
1	Fije el riel DIN (segmento DIN) a la superficie de un panel mediante tornillos.

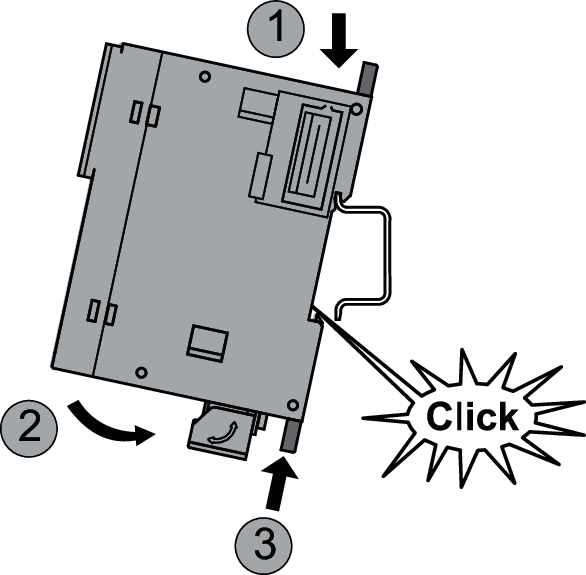

2	Coloque la ranura superior del controlador y sus módulos de extensión en el borde superior del segmento DIN y presione el conjunto contra el riel DIN (segmento DIN) hasta que oiga que el clip para riel DIN (segmento DIN) encaja en su sitio.

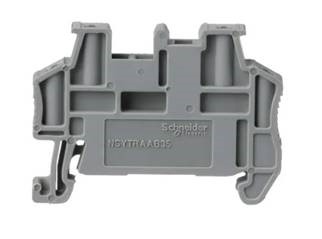

3	Coloque dos pinzas finales de bloque de terminales en ambos lados del conjunto de controlador y módulo de extensión. NOTA: Las pinzas finales de bloque de terminales de tipo NSYTRAAB35 o equivalente ayudan a minimizar los movimientos laterales y mejoran las características de impacto y vibración del conjunto de controlador y módulo de extensión.

Desmontaje de un controlador con sus extensiones de un riel DIN (segmento DIN)

En el siguiente procedimiento se describe cómo desmontar un controlador con sus módulos de extensión de un riel DIN (segmento DIN):

Paso	Acción
1	Desconecte toda la alimentación del controlador y los módulos de extensión.

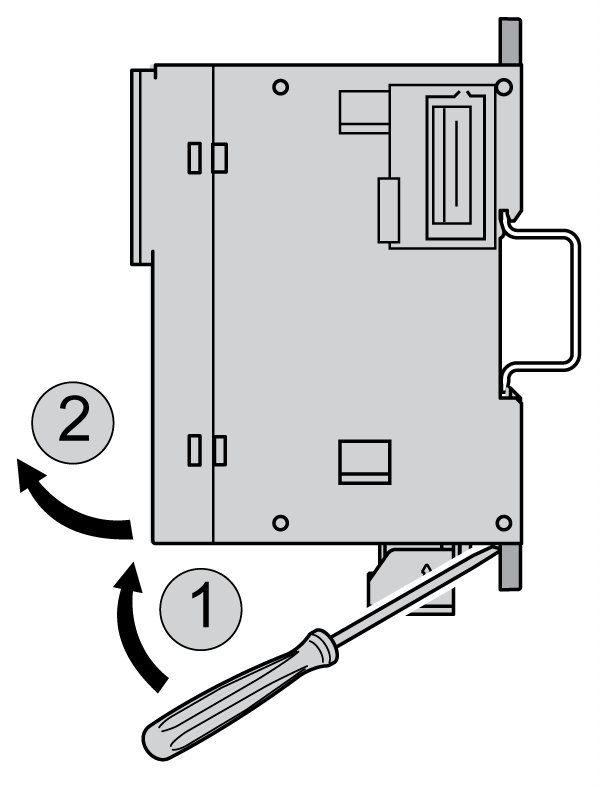

2	Inserte un destornillador plano en el slot del clip para riel DIN (segmento DIN).
3	Presione hacia abajo el clip del segmento DIN.
4	Retire el controlador y sus módulos de extensión del riel DIN (segmento DIN) comenzando por la parte inferior.
