Línea serie

Descripción general

La línea serie:

Se puede utilizar para comunicarse con dispositivos compatibles con el protocolo Modbus como maestro o esclavo, el protocolo ASCII (impresora, módem, etc.) y el protocolo Machine Expert (HMI, etc.).
Proporciona una distribución de la alimentación de 5 V CC.

Características

Característica		Descripción
Función		RS485 o RS232 configurada mediante software
Tipo de conector		RJ45
Aislamiento		No aislado
Velocidad máx. en baudios		De 1200 a 115 200 bps
Cable	Tipo	Blindado
Cable	Longitud máxima (entre el controlador y una caja de conexiones aislada)	15 m (49 ft) para RS485 3 m (9,84 ft) para RS232
Polarización		La configuración de software se emplea para la conexión cuando el nodo se configura como maestro. Las resistencias de 560 Ω son opcionales.
Fuente de alimentación de 5 V CC para RS485		Sí

NOTA: Algunos dispositivos proporcionan tensión en conexiones serie RS485. No conecte estas líneas de tensión al controlador, ya que pueden dañar la electrónica del puerto serie del controlador y dejarlo inoperativo.

AVISO
	EQUIPO INOPERATIVO Utilice solo el cable serie VW3A8306R•• para conectar los dispositivos RS485 al controlador. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Asignación de pines

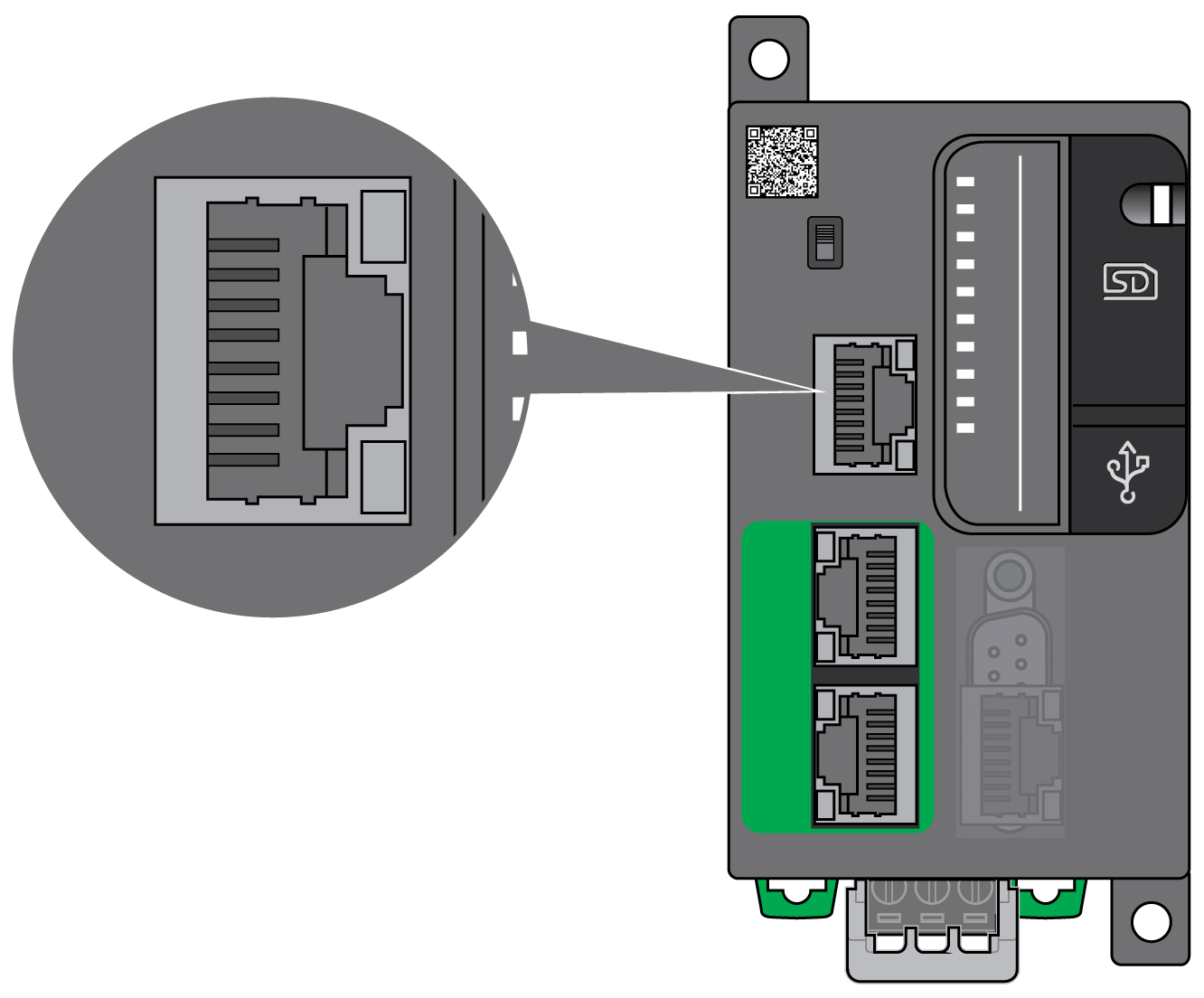

En la siguiente figura se muestran los pines del conector RJ45:

En esta tabla se describe la asignación de pines del conector RJ45:

Pin	RS232	RS485
1	RxD	N. C.
2	TxD	N. C.
3	N. C.	N. C.
4	N. C.	D1
5	N. C.	D0
6	N. C.	N. C.
7	N. C. *	5 V CC
8	Común	Común

*: 5 V CC entregados por el controlador, no conectar.

N. C.: sin conexión

RxD: datos recibidos

TxD: datos transmitidos

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Indicador LED de estado

En esta tabla se describe el LED de estado de la línea serie:

Etiqueta	Descripción	Indicador LED
Etiqueta	Descripción	Color	Estado	Descripción
SL	Línea serie	Verde	Parpadeo	Indica la actividad de la línea serie.
SL	Línea serie	Verde	Apagado	Indica que no existe comunicación serie.
