Distancias y posiciones de montaje M251 Logic Controller
Introducción
En esta sección se describen las posiciones de montaje correctas para la M251 Logic Controller.
Posición de montaje correcta

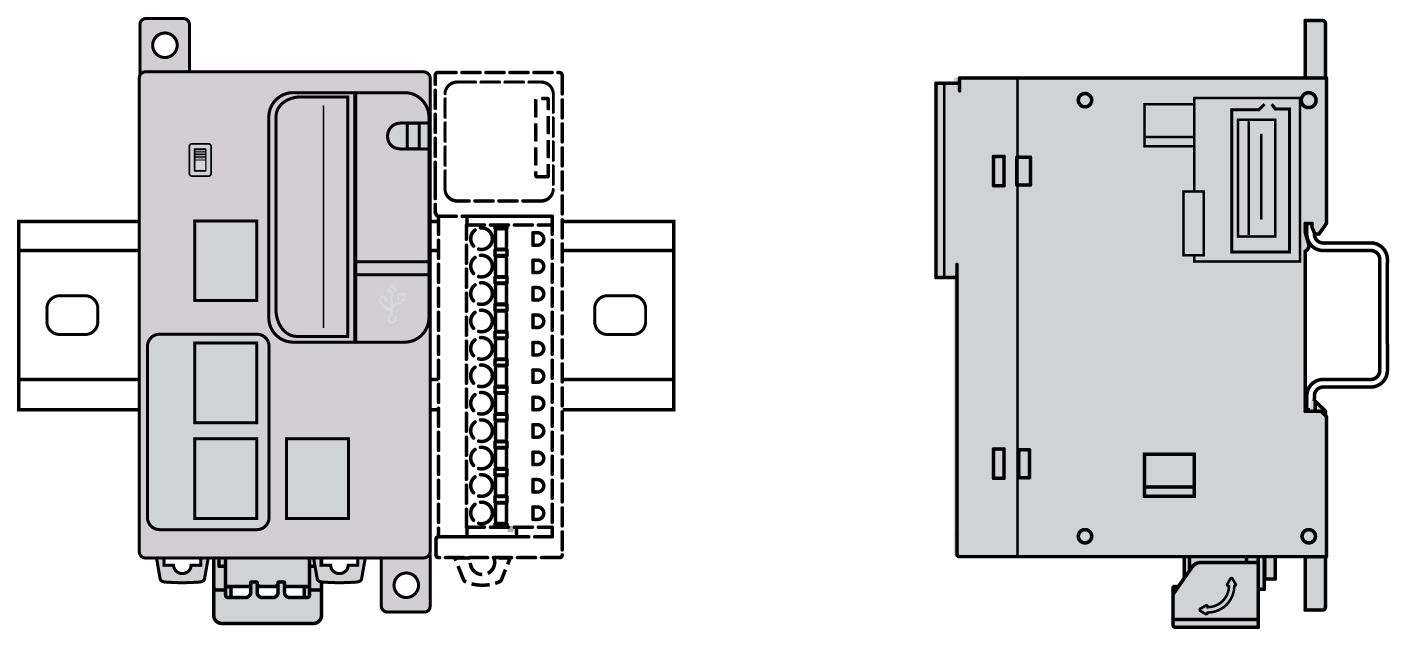

Para obtener unas características óptimas de funcionamiento, el M251 Logic Controller se deberá montar en posición horizontal sobre un plano vertical, tal y como se muestra en la figura siguiente:
Posición de montaje aceptable

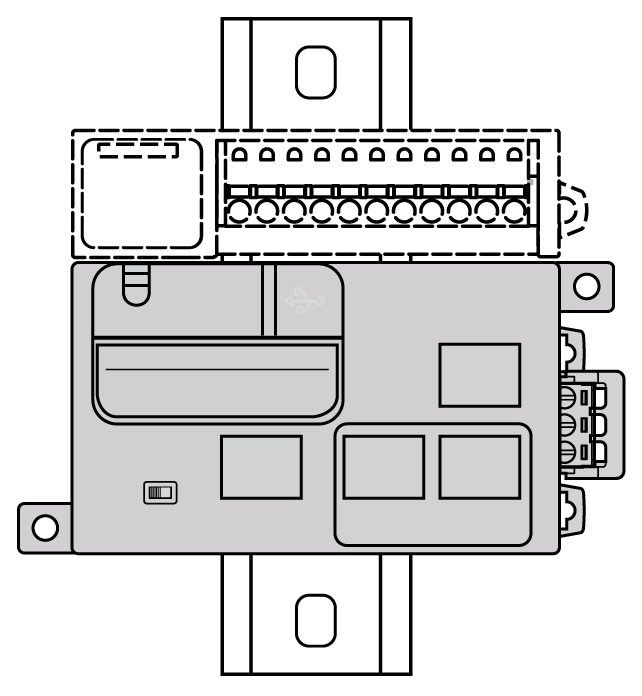

El M251 Logic Controller también se puede montar verticalmente en un plano vertical, como se muestra a continuación:
Posiciones incorrectas de montaje

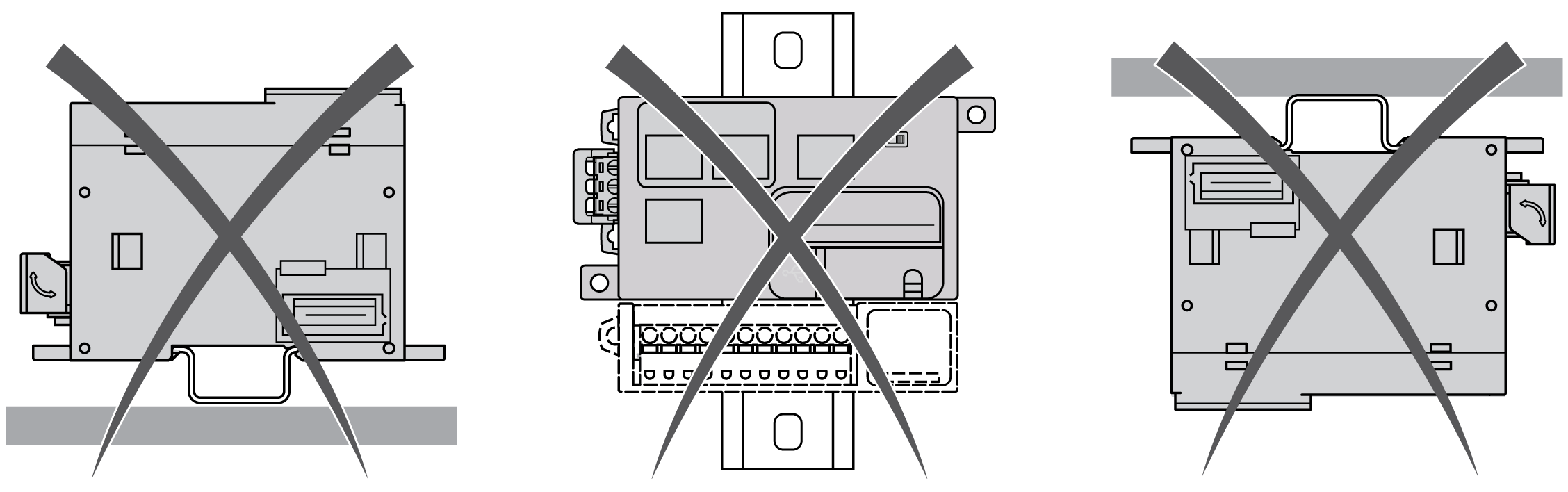

El M251 Logic Controller solo debe colocarse como se muestra en la figura Posición de montaje correcta. En las figuras siguientes se muestran las posiciones de montaje incorrectas:
Distancias mínimas
| ADVERTENCIA | |
|---|---|
El M251 Logic Controller se ha diseñado como un producto IP20 y se debe instalar en una caja. Deben respetarse las distancias al instalar el producto.
Se deben tener en cuenta tres tipos de distancias:
-
El M251 Logic Controller y todos los lados del armario (incluida la puerta del panel).
-
Los bloques de terminales del M251 Logic Controller y los conductos del cableado ayudan a reducir las posibles interferencias electromagnéticas entre el controlador y el cableado de los conductos.
-
El M251 Logic Controller y todos dispositivos que generan calor instalados en el mismo armario.

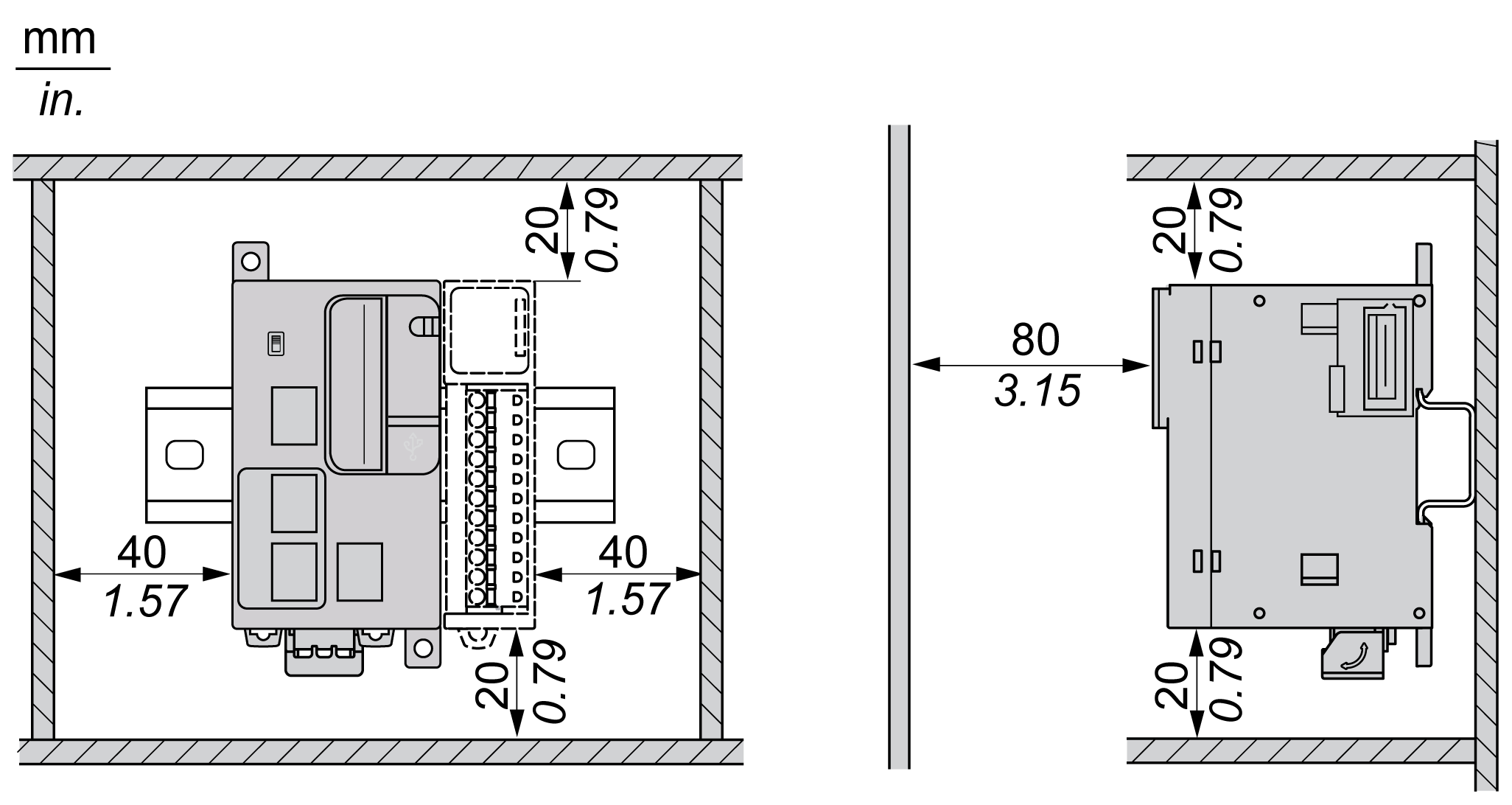

En la siguiente figura se muestran las distancias mínimas que se aplican a todas las referencias del M251 Logic Controller:
