Presentación de TM5SPS3

Características principales

El módulo de distribución de alimentación de interfaz (IPDM) TM5SPS3 está formado por dos circuitos eléctricos dedicados:

oAlimentación principal de 24 V CC, que suministra a los componentes electrónicos del módulo de interfaz de bus de campo y genera alimentación independiente para el bus de alimentación de TM5 que suministra a los módulos de ampliación.

oSegmento de alimentación de E/S de 24 V CC que suministra a los siguientes componentes:

- Los módulos de ampliación

- Los sensores y los actuadores conectados a los módulos de ampliación

- Los dispositivos externos conectados a los módulos de distribución comunes (CDM)

En la tabla siguiente se proporcionan las principales características del TM5SPS3 :

Características principales
Corriente máxima proporcionada en el segmento de alimentación de E/S de 24 V CC	10000 mA
Bus de alimentación de TM5 generado	750 mA

Información sobre pedidos

En la ilustración y la tabla siguientes se muestran las referencias para crear una interfaz de bus de campo TM5 con TM5SPS3:

Número	Referencia	Descripción	Color
1	TM5ACBN1	Base de bus para el módulo de interfaz de bus de campo y módulo de distribución de alimentación de interfaz	Blanco
2	TM5NS31	Módulo de interfaz del bus Sercos	Blanco
	TM5NCO1	Módulo de la interfaz CANopen	Blanco
	TM5NEIP1	Interfaz EtherNet/IP	Blanco
3	TM5SPS3	Interface Power Distribution Module (IPDM)	Gris
4	TM5ACTB12PS	Bloque de terminales para PDM, IPDM y el módulo electrónico receptor	Gris

NOTA: Para obtener más información, consulte la sección Bases de bus y bloques de terminales de TM5.

LED de estado

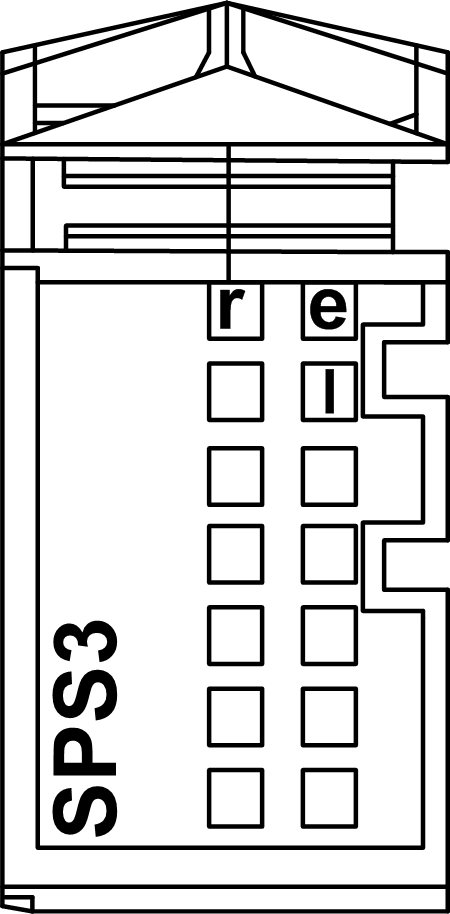

En la ilustración y la tabla siguientes se muestran los indicadores LED de estado del TM5SPS3 IPDM:

Indicador LED	Color	Estado	Descripción
r	Verde	Apagado	Fuente de alimentación no conectada
		Parpadeo simple	Estado de reseteo
		Intermitente	Bus de ampliación de TM5 en estado preoperativo
		Activado	Estado RUN
e	Rojo	Desactivado	OK o módulo no conectado
e	Rojo	Parpadeo doble	Indica una de las condiciones siguientes: oLa alimentación del segmento de alimentación de E/S de 24 V CC, mediante las fuentes de alimentación, es demasiado baja. oLa alimentación del bus de alimentación de TM5, mediante las fuentes de alimentación externas, es demasiado baja.
e+r	Rojo permanente/Parpadeo verde simple		Firmware no válido
l	Rojo	Desactivado	La alimentación del módulo de distribución de alimentación de interfaz de TM5 se encuentra dentro del rango aceptable.
l	Rojo	Activado	La alimentación del módulo de distribución de alimentación de interfaz de TM5 no es suficiente.
