Los componentes del Sistema TM5 se montan "en línea". No hay ningún espacio entre los componentes de TM5.
Los componentes del Sistema TM5 tienen una clasificación IP20 y deben estar metidos en una carcasa. Para lograr una refrigeración y una circulación de aire óptimas, debe respetarse un aislamiento adecuado entre el Sistema TM5 (instalado en la carcasa) y los objetos fijos que lo rodean (como los conductos de cables y las superficies interiores de la carcasa).
El tamaño de la carcasa viene determinado por el número de módulos de ampliación utilizados con el controlador, la interfaz de bus de campo y otros equipos auxiliares. Los requisitos de espacio deben tenerse en cuenta al determinar el tamaño de la carcasa.

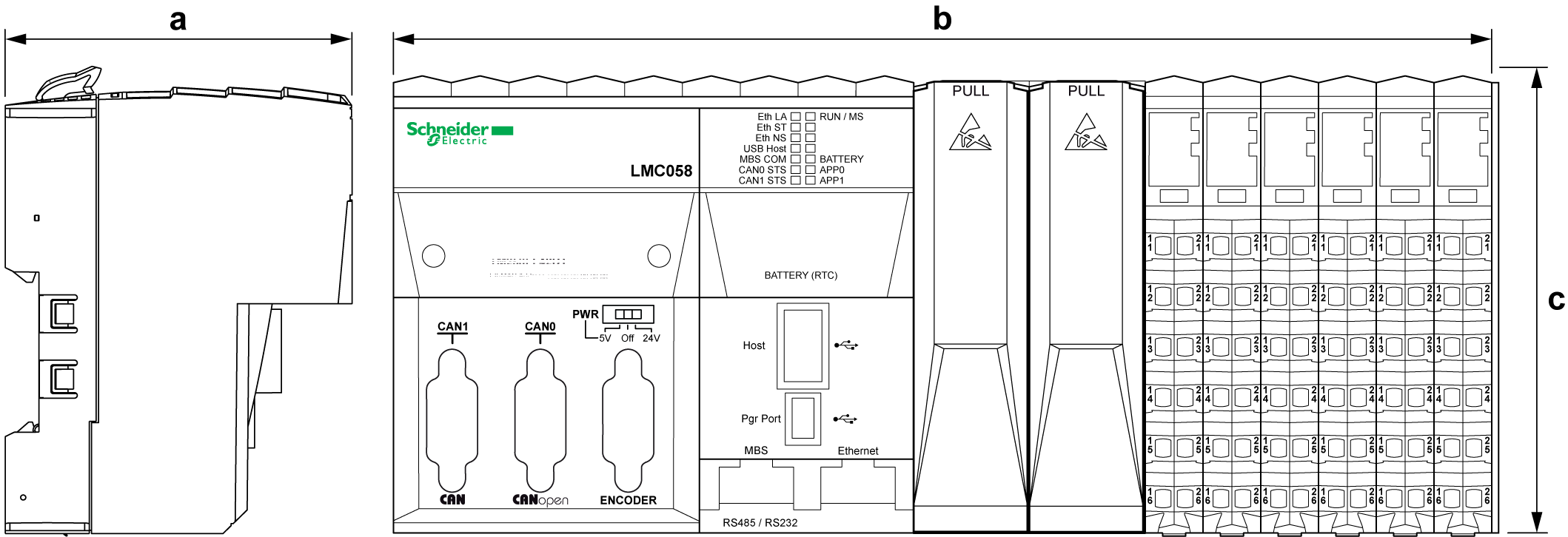

En la tabla siguiente se indican las dimensiones de los controladores:
|
Referencia |
Fondo (a) |
Ancho (b) |
Alto (c) |
|---|---|---|---|
|
Modicon M258 Logic Controller |
|||
|
TM258LD42DT |
75 mm (2.95 in) |
177,5 mm (6.99 in) |
99 mm (3.90 in) |
|
TM258LD42DT4L |
240 mm (9.45 in) |
||
|
TM258LF42DT |
177,5 mm (6.99 in) |
||
|
TM258LF42DT4L |
240 mm (9.45 in) |
||
|
TM258LF66DT4L |
265 mm (10.43 in) |
||
|
TM258LF42DR |
265 mm (10.43 in) |
||
|
Modicon LMC058 Motion Controller |
|||
|
LMC058LF42 |
75 mm (2.95 in) |
177,5 mm (6.99 in) |
99 mm (3.90 in) |
|
LMC058LF424 |
240 mm (9.45 in) |
||
Dimensiones de la interfaz de bus de campo

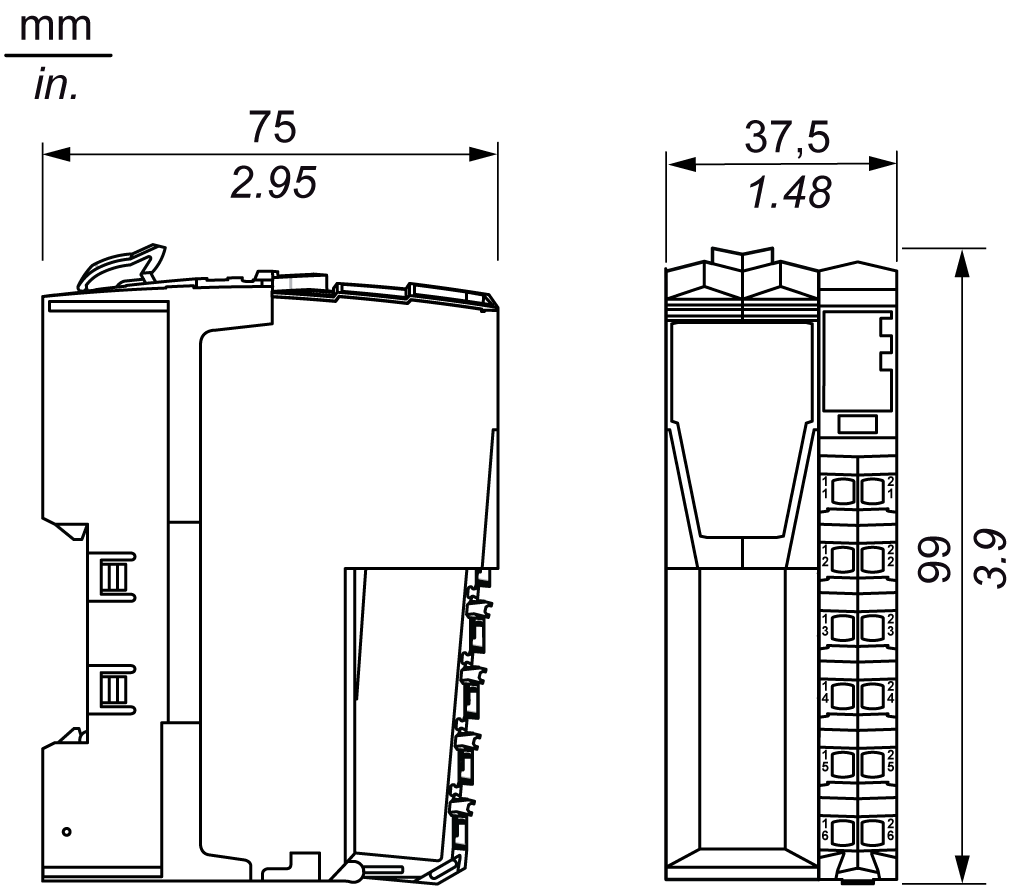

En la ilustración siguiente se indican las dimensiones de la interfaz de bus de campo:
Dimensiones de las E/S compactas

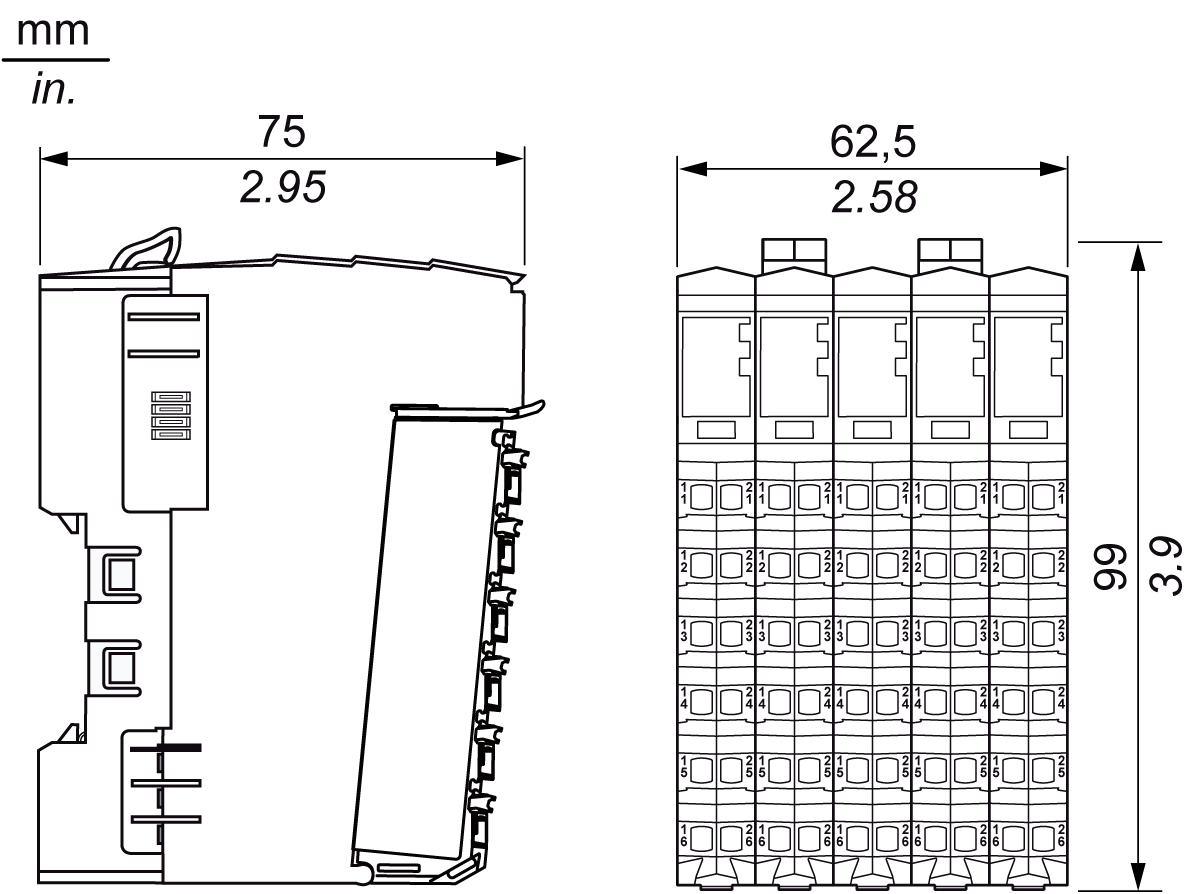

En la ilustración siguiente se indican las dimensiones de las E/S compactas:

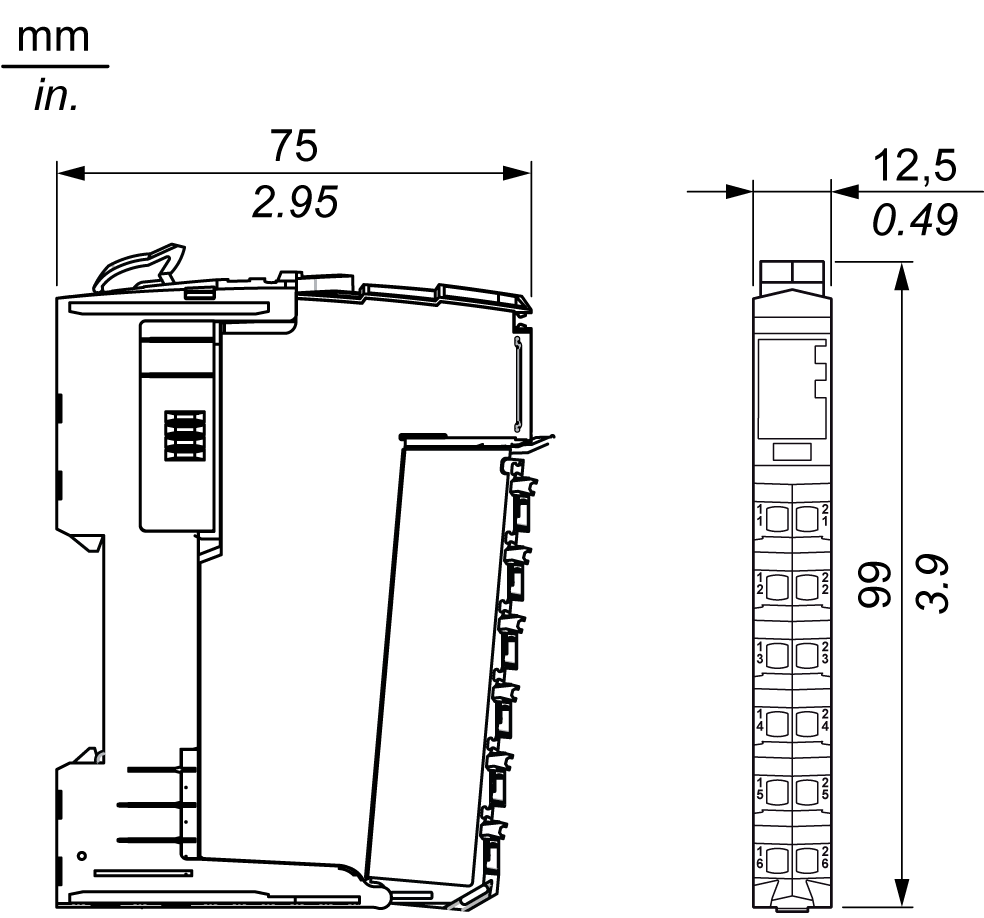

En la figura siguiente se indican las dimensiones de la sección:
NOTA: Mantenga un espaciado adecuado para asegurar una ventilación correcta y mantener una temperatura ambiente tal como se explica en las características físicas del entorno.
Deben respetarse las distancias al instalar el producto.
Hay 3 tipos de aislamientos:
oEntre el Sistema TM5 y todos los lados del armario (incluida la puerta del panel). Este tipo de aislamiento permite la adecuada circulación del aire por Sistema TM5.
oEntre los bloques de terminales del Sistema TM5 y los conductos de cables. Esta distancia ayuda a evitar la interferencia electromagnética entre el controlador y los conductos de cables.
oEntre el Sistema TM5 y otros dispositivos generadores de calor instalados en el mismo armario.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oColoque los dispositivos que disipen más calor en la parte superior del armario y asegure una ventilación adecuada. oEvite situar este equipo cerca o encima de dispositivos que puedan provocar sobrecalentamiento. oInstale el equipo en una ubicación que proporcione el mínimo de espacios libres desde todas las estructuras adyacentes y todo el equipo, tal como se indica en este documento. oInstale todo el equipo según las especificaciones de la documentación relacionada. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

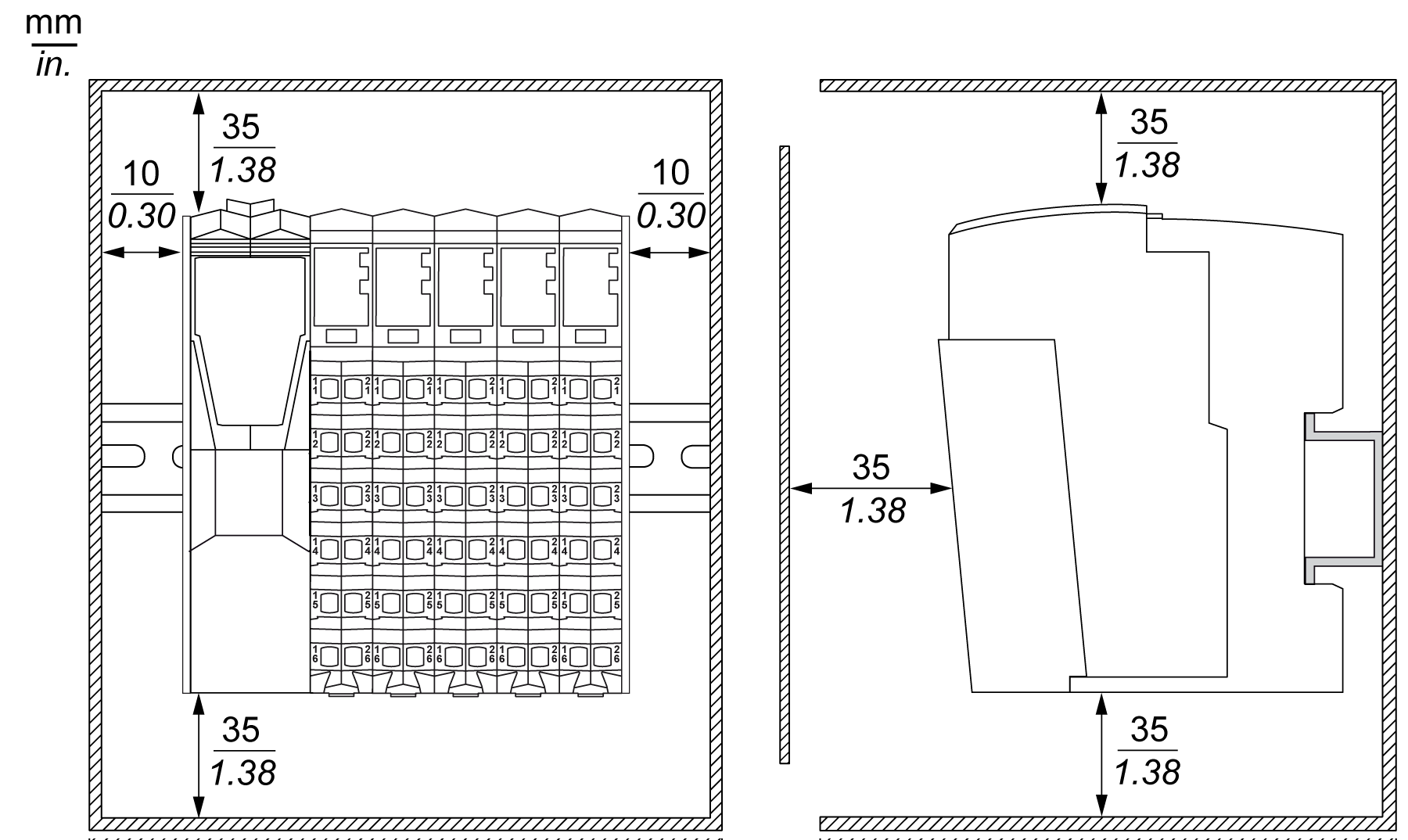

En el gráfico siguiente se representan los requisitos mínimos de espacio para un Sistema TM5 en un armario:
Puede montar el Sistema TM5 en un segmento DIN. Para cumplir con la CEM (Compatibilidad Electromagnética), es necesario adjuntar un segmento DIN de metal a una superficie de montaje metálica plana, o bien montarse en un bastidor EIA (Electronic Industries Alliance) o en una carcasa de armario NEMA (National Electrical Manufacturers Association).

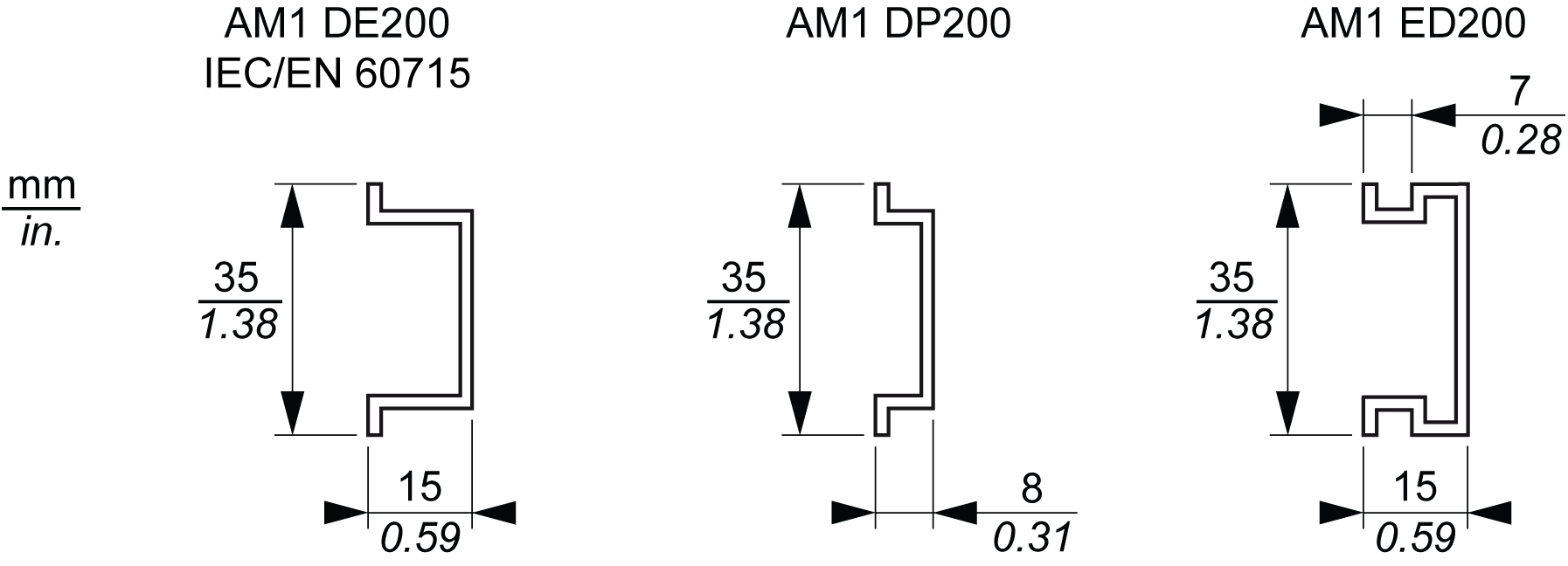

Puede solicitar un segmento DIN adecuado a Schneider Electric:
|
Profundidad de segmento |
Número de referencia del catálogo |
|---|---|
|
15 mm (0.59 in) |
AM1DE200 |
|
8 mm (0.31 in) |
AM1DP200 |
|
15 mm (0.59 in) |
AM1ED200 |
Para lograr una adecuada disipación de calor, mantenga un espacio libre adecuado alrededor del Sistema TM5. Monte el Sistema TM5 en la zona más fría posible, habitualmente la parte inferior de la carcasa.
En las tablas siguientes se indican varios valores de disipación máxima para calcular la disipación de potencia al planificar la refrigeración del Sistema TM5 y el armario:
|
Familia de controladores |
Referencia |
Valor máximo(1) de disipación (W) |
|---|---|---|
|
Modicon M258 Logic Controller |
TM258LD42DT |
12,3 |
|
TM258LD42DT4L |
14,6 |
|
|
TM258LF42DT |
12,5 |
|
|
TM258LF42DT4L |
14,8 |
|
|
TM258LF66DT4L |
18,2 |
|
|
TM258LF42DR |
14,8 |
|
|
Modicon LMC058 Motion Controller |
LMC058LF42 |
11,9 |
|
LMC058LF424 |
13,4 |
|
|
Nota: (1) El valor máximo de consumo de un controlador no tiene en cuenta los módulos de comunicación PCI opcionales ni los valores de potencia de los módulos de ampliación opcionales. |
||
|
Módulos de comunicación PCI |
Referencia |
Valor máximo de disipación (W) |
Reajuste |
|---|---|---|---|
|
Línea serie |
TM5PCRS2 |
0,33 |
No |
|
Línea serie |
TM5PCRS4 |
0,4 |
No |
|
Profibus DP |
TM5PCDPS |
1,8 |
No |
|
Familia de la interfaz de bus de campo |
Referencia |
Valor máximo de disipación (W) |
Reajuste |
|---|---|---|---|
|
Módulo de la interfaz CANopen |
TM5NCO1 |
1,5 |
No |
|
Sercos |
TM5NS31 |
1,72 |
No |
|
Módulo de distribución de alimentación de interfaz (IPDM) |
TM5SPS3 |
1,82 |
Sí(1) |
|
EtherNet/IP |
TM5NEIP1 |
2,0 |
Sí(2) |
|
(2) Por encima de 2000 m, 0,5 °C (0,9 °F) cada 100 m |
|||
|
Referencia de E/S compactas |
Valor máximo de disipación (W) |
Reajuste(1) |
|---|---|---|
|
TM5C24D18T |
3,71 |
Sí |
|
TM5C12D8T |
2,36 |
No |
|
TM5C12D6T6L |
7,3 |
No |
|
TM5C24D12R |
4,3 |
Sí |
|
TM5CAI8O8VL |
5,25 |
No |
|
TM5CAI8O8CL |
5,25 |
No |
|
TM5CAI8O8CVL |
5,25 |
No |
|
Nota: (1) Los Reajustes son específicos de cada dispositivo. Consulte Modicon TM5 Módulos de E/S compactas - Guía de hardware para obtener más información. |
||
|
Tipo de sección |
Referencia de módulo electrónico de la sección |
Valor máximo de disipación de la sección (W) |
Reajuste(1) |
|---|---|---|---|
|
Entrada digital |
TM5SDI2D |
0,54 |
No |
|
TM5SDI4D |
0,86 |
No |
|
|
TM5SDI6D |
1,16 |
No |
|
|
TM5SDI12D |
2,06 |
Sí |
|
|
TM5SDI16D |
1.78 |
Sí |
|
|
TM5SDI2A |
0,82 |
No |
|
|
TM5SDI4A |
1,21 |
No |
|
|
TM5SDI6U |
1,02 |
No |
|
|
Salida digital |
TM5SDO2T |
0,59 |
No |
|
TM5SDO4T |
0,78 |
No |
|
|
TM5SDO4TA |
0,79 |
No |
|
|
TM5SDO6T |
1,02 |
No |
|
|
TM5SDO8TA |
0,35 |
Sí |
|
|
TM5SDO12T |
1,54 |
Sí |
|
|
TM5SDO16T |
1.95 |
Sí |
|
|
TM5SDO2R |
0,58 |
Sí |
|
|
TM5SDO4R |
0,93 |
No |
|
|
TM5SDO2S |
2,13 |
Sí |
|
|
Entrada/salida mixta |
TM5SDM12DT |
1,44 |
Sí |
|
TM5SMM6D2L |
1,75 |
Sí |
|
|
Entrada analógica |
TM5SAI2L |
0,94 |
No |
|
TM5SAI2H |
1,34 |
No |
|
|
TM5SAI4L |
1,24 |
No |
|
|
TM5SAI4H |
1,64 |
Sí |
|
|
TM5SAI2PH |
1,24 |
No |
|
|
TM5SAI2TH |
0,86 |
No |
|
|
TM5SAI4PH |
1,24 |
No |
|
|
TM5SAI6TH |
1,05 |
No |
|
|
TM5SEAISG |
1,25 |
No |
|
|
TM5SAO2L |
1,24 |
No |
|
|
TM5SAO2H |
1,34 |
No |
|
|
TM5SAO4L |
1,64 |
Sí |
|
|
TM5SAO4H |
1,64 |
Sí |
|
|
Módulo experto |
TM5SE1IC02505 |
1,64 |
No |
|
TM5SE1IC01024 |
1,54 |
No |
|
|
TM5SE2IC01024 |
1,64 |
No |
|
|
TM5SE1SC10005 |
1,64 |
No |
|
|
TM5SDI2DF |
1,10 |
No |
|
|
Módulos transmisores |
TM5SBET1 |
1,23 |
No |
|
TM5SBET7 |
1,84 |
Sí |
|
|
Módulo receptor |
TM5SBER2 |
2,35 |
Sí |
|
PDM (Módulo de distribución de alimentación) |
TM5SPS1 |
0,93 |
No |
|
TM5SPS1F |
1,15 |
No |
|
|
TM5SPS2 |
1,04 |
Sí |
|
|
TM5SPS2F |
2,26 |
Sí |
|
|
CDM (Módulo de distribución común) |
TM5SPDG12F |
1,25 |
No |
|
TM5SPDD12F |
1,25 |
No |
|
|
TM5SPDG5D4F |
1,40 |
No |
|
|
TM5SPDG6D6F |
1,40 |
No |
|
|
Módulo vacío |
TM5SD000 |
0,13 |
No |
|
Nota: (1) Los Reajustes son específicos de cada dispositivo. Consulte las guías del hardware de ampliación para obtener más información. |
|||
En los valores anteriores se presupone una tensión del bus máxima, una tensión del lado de campo máxima y corrientes de carga máxima. Los valores típicos suelen ser considerablemente menores.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oColoque los dispositivos que disipen más calor en la parte superior del armario y asegure una ventilación adecuada. oEvite situar este equipo cerca o encima de dispositivos que puedan provocar sobrecalentamiento. oInstale el equipo en una ubicación que proporcione el mínimo de espacios libres desde todas las estructuras adyacentes y todo el equipo, tal como se indica en este documento. oInstale todo el equipo según las especificaciones de la documentación relacionada. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
NOTA: Mantenga un espacio adecuado para conseguir una ventilación correcta y mantener una temperatura ambiente. La temperatura ambiente máxima depende de la posición de montaje.
