Descripción de los estados del controlador

Introducción

En esta sección se proporciona una descripción detallada de los estados del controlador.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Nunca asuma que el controlador se encuentra en un determinado estado antes de ordenar una modificación de estado, configurar las opciones del controlador, cargar un programa o modificar la configuración física del controlador y de su equipo conectado. Antes de llevar a cabo cualquiera de estas operaciones, tenga en cuenta el efecto que estas tendrán en todos los equipos conectados. Compruebe el estado del controlador mirando sus indicadores LED antes de manejar el controlador. Confirme la condición de la entrada Run/Stop (si está incorporada y configurada) o el interruptor Run/Stop (si está incorporado) antes de manejar el controlador. Verifique la presencia del forzado de salida antes de manejar el controlador. Revise la información del estado del controlador mediante EcoStruxure Machine Expert antes de manejar el controlador.⁽¹⁾ Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Nunca asuma que el controlador se encuentra en un determinado estado antes de ordenar una modificación de estado, configurar las opciones del controlador, cargar un programa o modificar la configuración física del controlador y de su equipo conectado.
Antes de llevar a cabo cualquiera de estas operaciones, tenga en cuenta el efecto que estas tendrán en todos los equipos conectados.
Compruebe el estado del controlador mirando sus indicadores LED antes de manejar el controlador.
Confirme la condición de la entrada Run/Stop (si está incorporada y configurada) o el interruptor Run/Stop (si está incorporado) antes de manejar el controlador.
Verifique la presencia del forzado de salida antes de manejar el controlador.
Revise la información del estado del controlador mediante EcoStruxure Machine Expert antes de manejar el controlador.⁽¹⁾

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

(1) Los estados del controlador se pueden leer en la variable del sistema PLC_R.i_wStatus de la biblioteca del sistema M262.

Tabla de estados del controlador

En las tablas siguientes se describen los estados del controlador:

Estado del controlador	Descripción	Estado del indicador LED
BOOTING	El controlador ejecuta el firmware de arranque y sus propias comprobaciones automáticas internas. A continuación, verifica la suma de comprobación del firmware y las aplicaciones de usuario.	Todos los LED, desde el LED PWR hasta el LED NS o S3, según la referencia del controlador, parpadean antes de adoptar un color verde fijo. La secuencia de arranque estará completa cuando todos los LED tengan un color verde fijo. Luego, todos los LED parpadearán brevemente a la vez para indicar que el controlador ya está operativo.
INVALID_OS	No hay ningún archivo de firmware válido en la memoria no volátil o el firmware no es de Schneider Electric. El controlador no ejecuta la aplicación. Consulte la sección Actualización del firmware para restaurar un estado correcto.	El LED FSP mantendrá un color rojo fijo después de la secuencia de arranque.

Estado del controlador	Descripción	LED
Estado del controlador	Descripción	RUN (Verde)	ERR (Rojo)	E/S (Rojo)
EMPTY	El controlador no tiene ninguna aplicación.	APAGADO	Parpadeo simple	APAGADO
EMPTY tras detectar un error del sistema	Este estado es el mismo que el otro estado EMPTY. Sin embargo, la aplicación está presente y no se carga intencionadamente. Un reinicio (apagar y encender), o una nueva descarga de la aplicación, restaura el estado correcto.	APAGADO	Parpadeo rápido	APAGADO
RUNNING	El controlador está ejecutando una aplicación válida.	Encendido	Apagado	Apagado
RUNNING con punto de interrupción	Este estado es el mismo que el estado RUNNING con las siguientes excepciones: La parte de procesamiento de tareas del programa no se reanuda hasta que se elimina el punto de interrupción. Los indicadores LED son diferentes. Para obtener más información sobre la administración del punto de interrupción, consulte EcoStruxure Machine Expert - Guía de programación.	Parpadeo simple	OFF	Apagado
RUNNING con error externo detectado	El controlador está ejecutando una aplicación válida y se ha detectado un error de configuración, TM3, tarjeta SD u otro error de E/S. Cuando el indicador LED de E/S está activado, puede consultar los detalles sobre el error detectado en PLC_R.i_lwSystemFault_1 y PLC_R.i_lwSystemFault_2. Cualquiera de las condiciones de error detectadas notificadas por estas variables activa el indicador LED de E/S.	Encendido	Apagado	Encendido
STOPPED	El controlador tiene una aplicación válida que está detenida. Consulte los detalles del STOPPED state para obtener una explicación del comportamiento de las salidas y buses de campo en este estado.	Parpadeo regular	OFF	Apagado
STOPPED con error externo detectado	El controlador tiene una aplicación válida que se ha detenido y se ha detectado un error de configuración, TM3, tarjeta SD u otro error de E/S.	Parpadeo regular	Apagado	Encendido
HALT	El controlador deja de ejecutar la aplicación porque ha detectado un error de aplicación.	Parpadeo regular	ON	–
Aplicación de inicio no guardada	El controlador tiene una aplicación en la memoria que no coincide con la de la memoria no volátil. La próxima vez que se apague y se encienda, la aplicación se cambiará por la de la memoria no volátil.	ENCENDIDO o parpadeo regular	Parpadeo simple	APAGADO

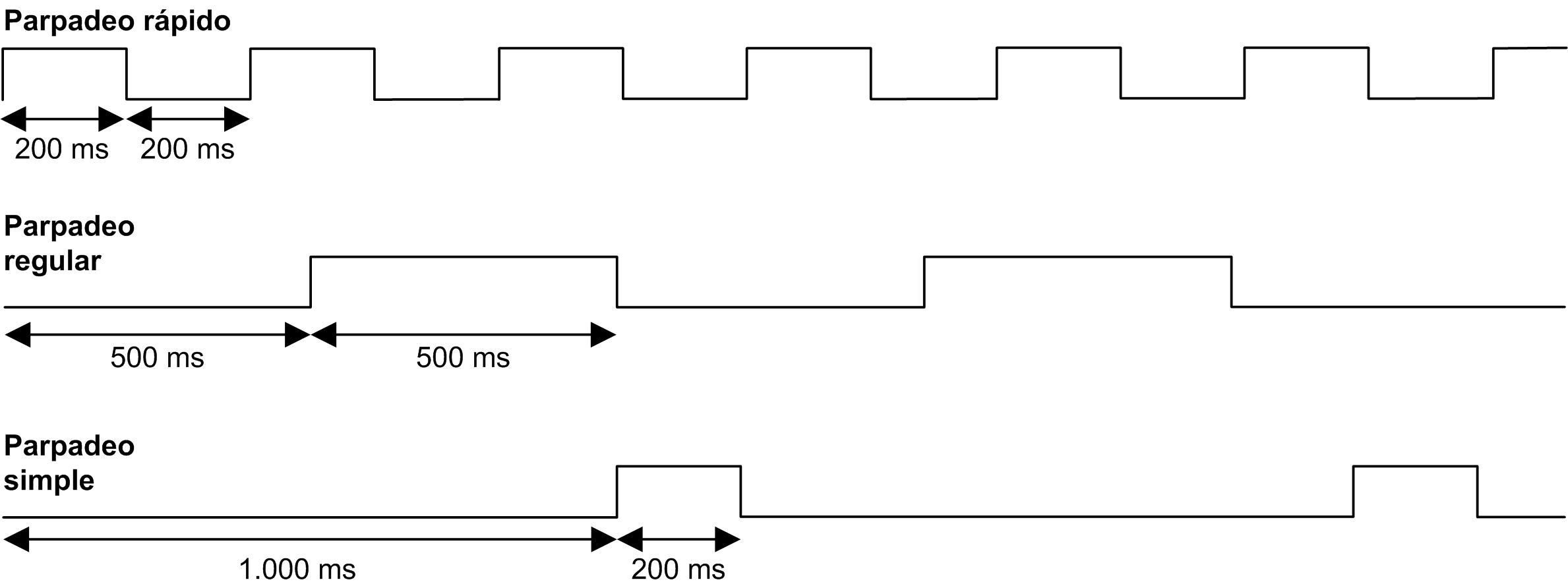

En esta figura se muestra la diferencia entre el parpadeo rápido, el parpadeo regular y el parpadeo simple:

Detalles del estado STOPPED

Las afirmaciones siguientes son válidas para el estado STOPPED:

La entrada configurada como entrada Run/Stop permanece operativa.
La salida configurada como salida de Alarma permanece operativa y pasa a tener un valor de 0.
Los servicios de comunicaciones Ethernet, serie (Modbus, ASCII, etc.) y USB siguen siendo operativos, y los comandos escritos por estos servicios pueden seguir afectando a la aplicación, al estado del controlador y a las variables de memoria.
WebVisualisation no está operativa.
Inicialmente, las salidas aceptan su estado predeterminado configurado (Mantener los valores o Establecer todas las salidas a los valores predeterminados) o el estado fijado por el forzado de salida, si se utiliza. El estado posterior de las salidas depende del valor de la configuración de Actualizar E/S en parada y de los comandos recibidos de los dispositivos remotos. Para obtener más información sobre el comportamiento de las salidas TM3, consulte Configuración de los módulos de extensión TM3 - Guía de programación.

Comportamiento de E/S y tarea cuando la opción Actualizar E/S en parada está seleccionada	Cuando está seleccionado el ajuste Actualizar E/S en parada: La operación Leer entradas funciona con normalidad. Las entradas físicas se leen y posteriormente se escriben en las variables de memoria de entrada `%I`. La operación de procesamiento de tareas no se ejecuta. La operación Escribir salidas continúa. Las variables de memoria de salida `%Q` se actualizan para reflejar la configuración de Mantener los valores o la configuración de Establecer todas las salidas a los valores predeterminados, se ajustan para cualquier forzado de salida y, posteriormente, se escriben en las salidas físicas.
Comportamiento de CANopen cuando la opción Actualizar E/S en parada está seleccionada	Lo siguiente es válido para los buses CANopen cuando se ha seleccionado el ajuste Actualizar E/S en parada: El bus CANopen permanece operativo. Los dispositivos del bus CANopen continúan percibiendo la presencia de un maestro CANopen funcional. TPDO y RPDO continúan intercambiándose. Si se ha configurado el SDO opcional, continúa intercambiándose. Si se han configurado, las funciones Heartbeat y Vigilancia de nodo continúan funcionando. Si el campo Comportamiento de las salidas en parada está establecido en Mantener los valores, los TPDO continúan emitiéndose con los últimos valores. Si el campo Comportamiento de las salidas en parada se encuentra en Establecer todas las salidas a los valores predeterminados, los últimos valores se actualizarán a los valores predeterminados y los TPDO posteriores se emitirán con estos valores predeterminados.
Tarea y comportamiento de E/S cuando la opción Actualizar E/S en parada no está seleccionada	Cuando el ajuste Actualizar E/S en parada no está seleccionado, el controlador establece la E/S en la condición Mantener los valores o Establecer todas las salidas a los valores predeterminados (según se haya ajustado para el forzado de salida, si se utiliza). Tras ello, los siguientes elementos son verdaderos: La operación Leer entradas se detiene. Las variables de memoria de entrada `%I` se congelan en sus últimos valores. La operación de procesamiento de tareas no se ejecuta. La operación Escribir salidas se detiene. Las variables de memoria de salida `%Q` pueden actualizarse a través de las conexiones Ethernet, serie y USB. No obstante, las salidas físicas no se ven afectadas y conservan el estado especificado por las opciones de configuración.
Comportamiento de CANopen cuando la opción Actualizar E/S mientras está en parada no está seleccionada	Lo siguiente es válido para los buses CANopen cuando no se ha seleccionado el ajuste Actualizar E/S en parada: El maestro CANopen detiene las comunicaciones. Los dispositivos del bus CANopen asumen los estados de retorno configurados. Los intercambios de TPDO y RPDO se detienen. Los intercambios del SDO opcional se detienen, si se ha configurado. Si se han configurado, las opciones Heartbeat y Vigilancia de nodo se detienen. Los valores actuales o predeterminados se escriben en los TPDO y se envían una vez antes de detener el maestro CANopen, si corresponde.
