Configuración del controlador

Introducción

Primero, cree un nuevo proyecto o abra un proyecto existente en el software EcoStruxure Machine Expert.

Consulte la EcoStruxure Machine Expert Guía de programación para saber cómo:

  • Añadir un controlador al proyecto

  • Añadir módulos de extensión al controlador.

  • Reemplazar un controlador existente

  • Convertir un controlador en un dispositivo compatible pero diferente

Dispositivos

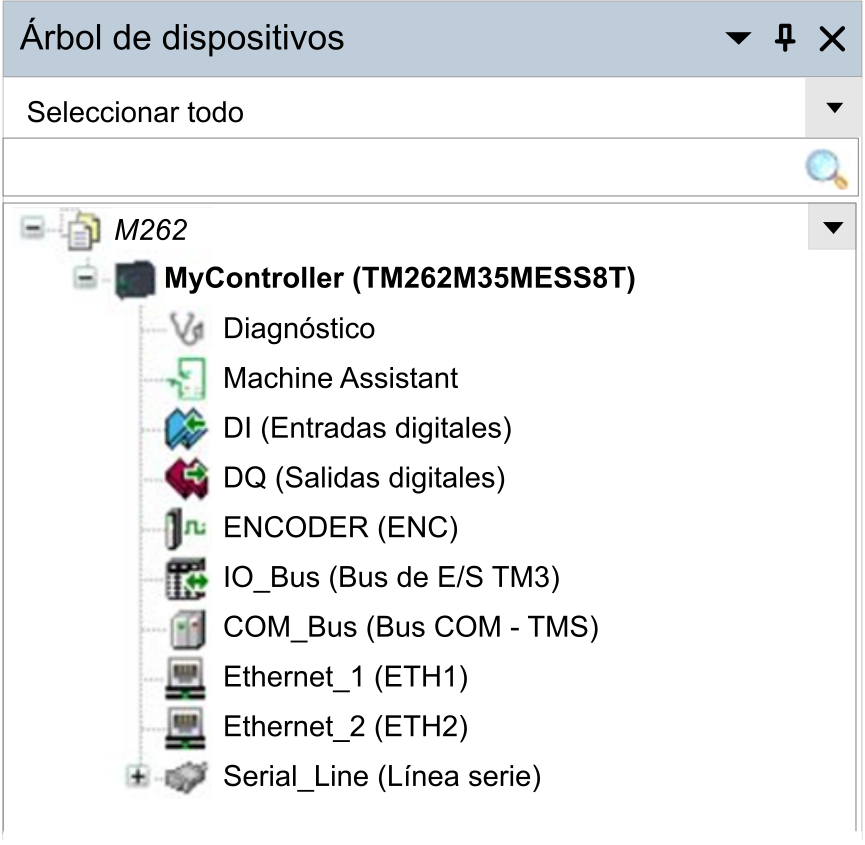

El Devices tree presenta una vista estructurada de la configuración de hardware. Al añadir un controlador al proyecto, se añadirán una serie de nodos a Devices, según las funciones que proporcione el controlador.

Artículo

Se utiliza para configurar...

Diagnóstico

Mensajes de diagnóstico y estado.

Machine Assistant

Detección y configuración de dispositivos.

DI

Entradas digitales incrustadas del controlador.

DQ

Salidas digitales incrustadas del controlador.

ENCODER

Interfaz del encóder SSI o incremental del controlador.

IO_Bus

Módulos de extensión conectados al controlador.

COM_Bus

Módulos de comunicación conectados al controlador.

Ethernet_1

Ethernet incrustado dedicado al bus de movimiento Sercos en TM262M•, dedicados a los dispositivos en TM262L•.

Ethernet_2

Comunicación Ethernet incrustada

Serial_Line

Interfaz de comunicación de la línea serie.

Árbol Aplicaciones

El árbol de aplicaciones permite gestionar aplicaciones específicas del proyecto, así como aplicaciones globales, POU y tareas.

Árbol de herramientas

El árbol de herramientas permite configurar la parte de HMI del proyecto y administrar bibliotecas.

El árbol de herramientas permite:
