1

Abra o cree una nueva POU en el lenguaje de Lista de instrucciones (IL).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Adding and Calling POUs.

2

Cree las variables que necesite la función.

3

Si la función tiene 1 o más entradas, empiece a cargar la primera entrada utilizando la instrucción LD.

4

Inserte una nueva línea abajo y:

oescriba el nombre de la función en la columna de operadores (campo izquierdo); o

outilice la opción Accesibilidad para seleccionar la función (seleccione Insertar llamada de módulo en el menú contextual).

5

Si la función tiene más de una entrada y se utiliza Accesibilidad, se crea automáticamente el número necesario de líneas con ??? en los campos de la derecha. Sustituya los ??? por el valor o la variable adecuada que corresponda al orden de las entradas.

6

Inserte una línea nueva para almacenar el resultado de la función en la variable correspondiente: escriba la instrucción ST en la columna del operador (campo de la izquierda) y el nombre de la variable en el campo de la derecha.

sin parámetros de entrada:

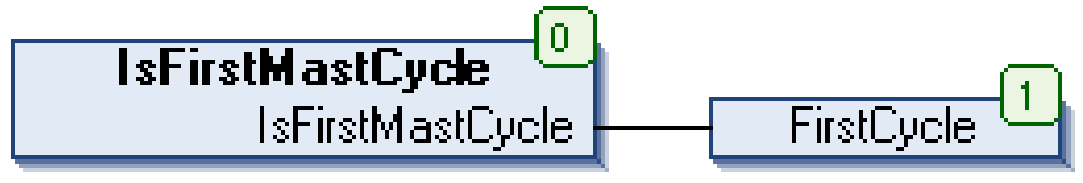

IsFirstMastCycle

con parámetros de entrada:

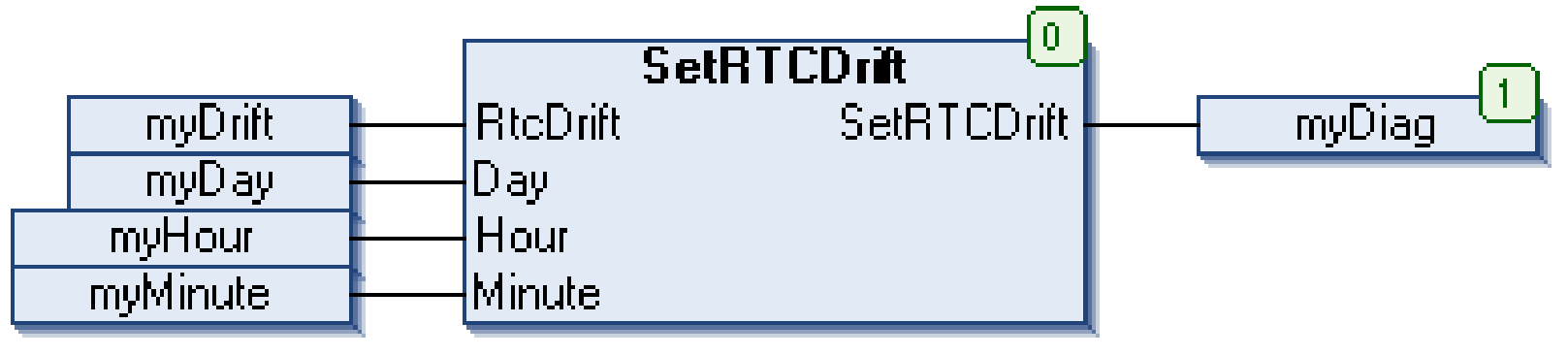

SetRTCDrift

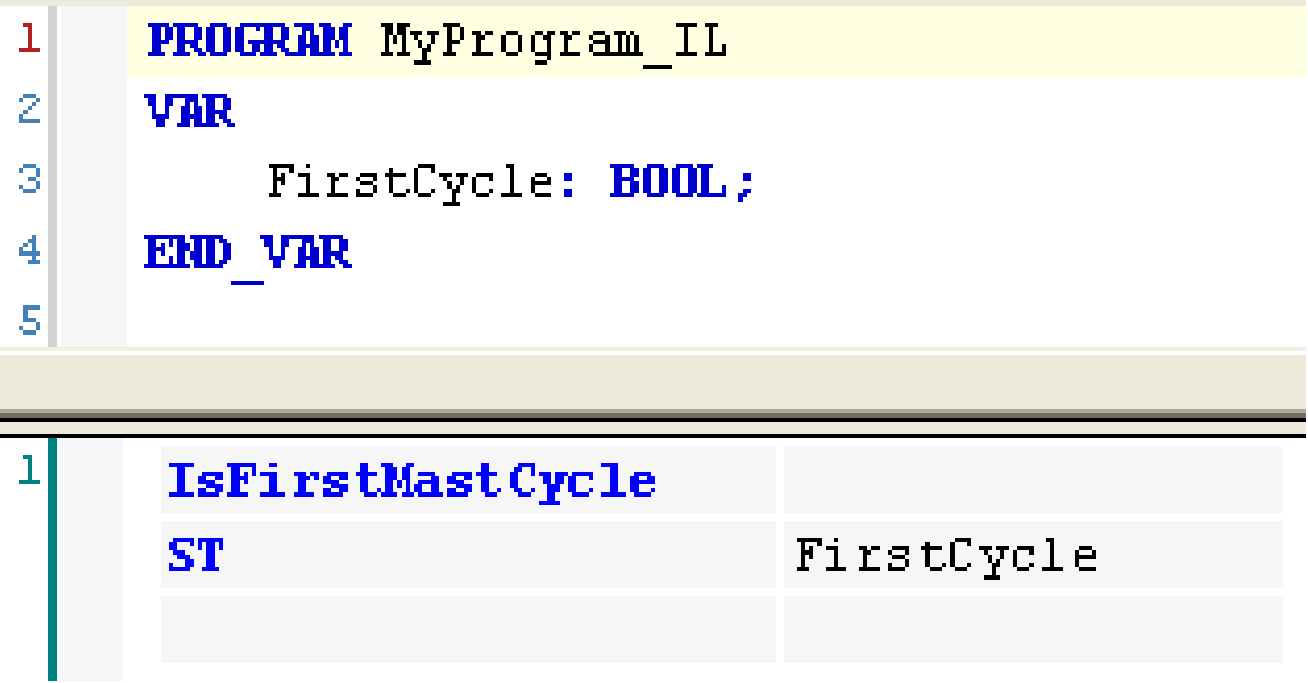

Ejemplo en IL de una función sin parámetros de entrada:

IsFirstMastCycle

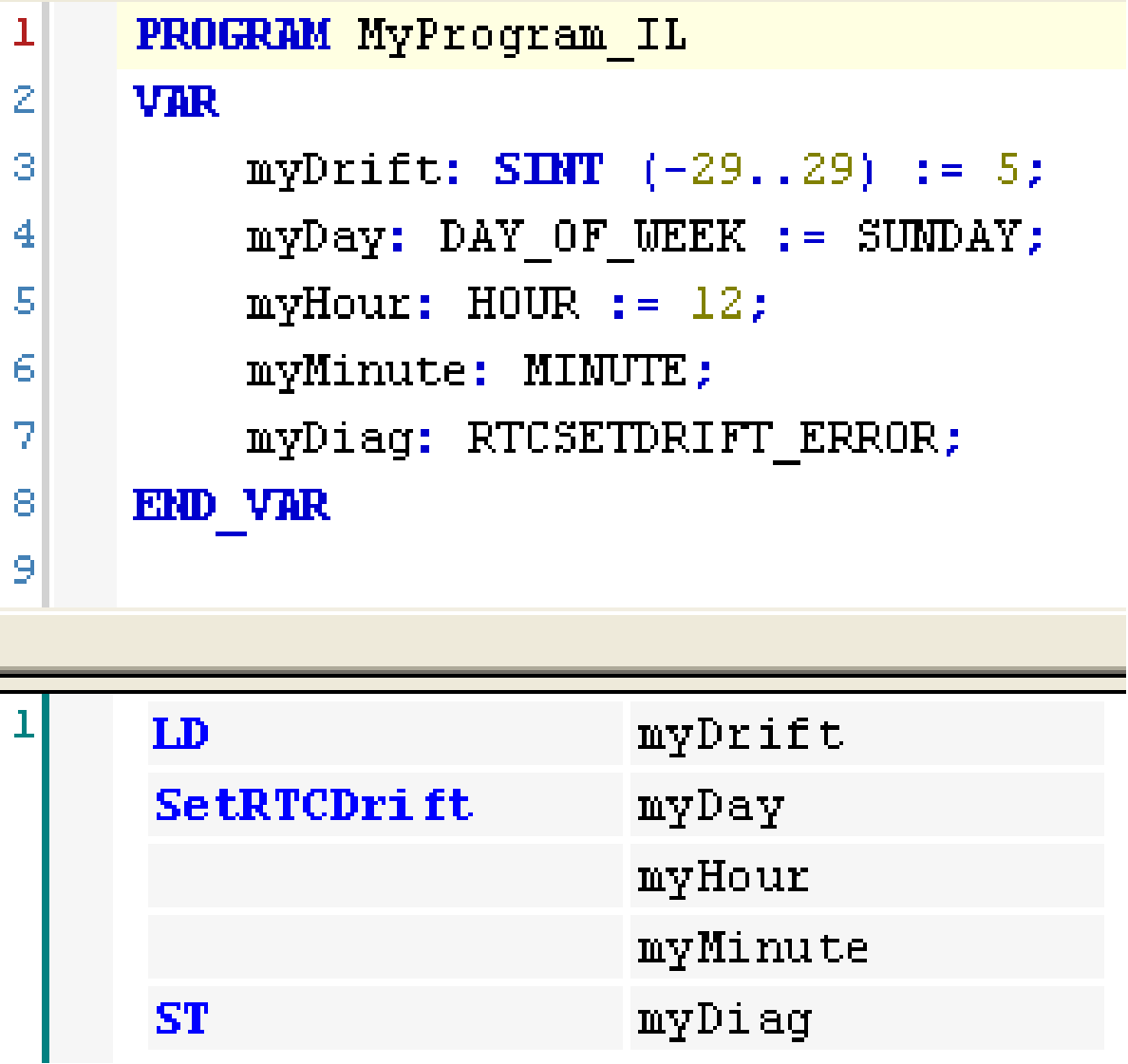

Ejemplo en IL de una función con parámetros de entrada:

SetRTCDrift

1

Abra o cree una POU nueva en el lenguaje de Lista de instrucciones (IL).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Adding and Calling POUs.

2

Cree las variables que necesita el bloque de funciones, incluido el nombre de instancia.

3

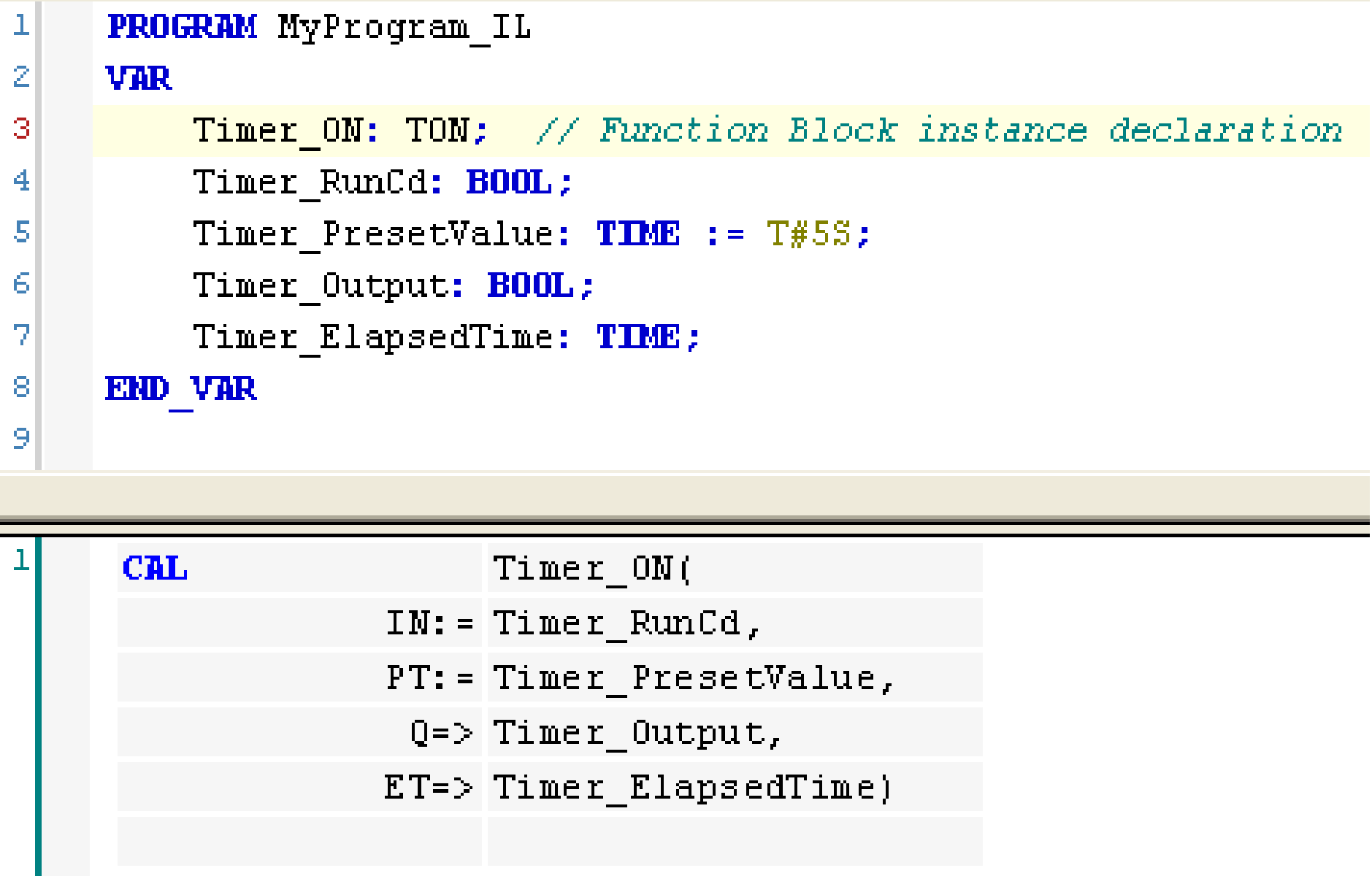

Se llama a los bloques de funciones utilizando una instrucción CAL:

oUtilice la opción Accesibilidad para seleccionar el bloque de funciones (botón derecho del ratón y seleccionar Insertar llamada de módulo en el menú contextual).

oLa instrucción CAL y la E/S necesaria se crean automáticamente.

Cada parámetro (E/S) es una instrucción:

oLos valores de las entradas se establecen con ":=".

oLos valores de las salidas se establecen con "=>".

4

En el campo de la derecha CAL, sustituya ??? por el nombre de la instancia.

5

Sustituya otros ??? por una variable apropiada o un valor inmediato.

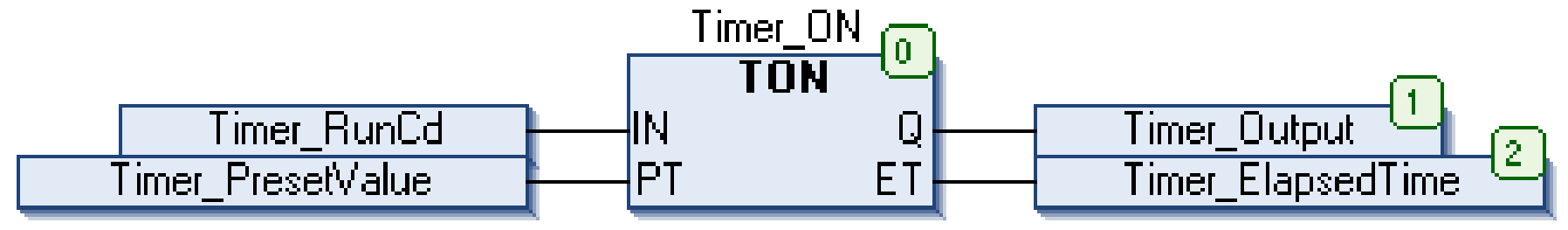

TON

TON
