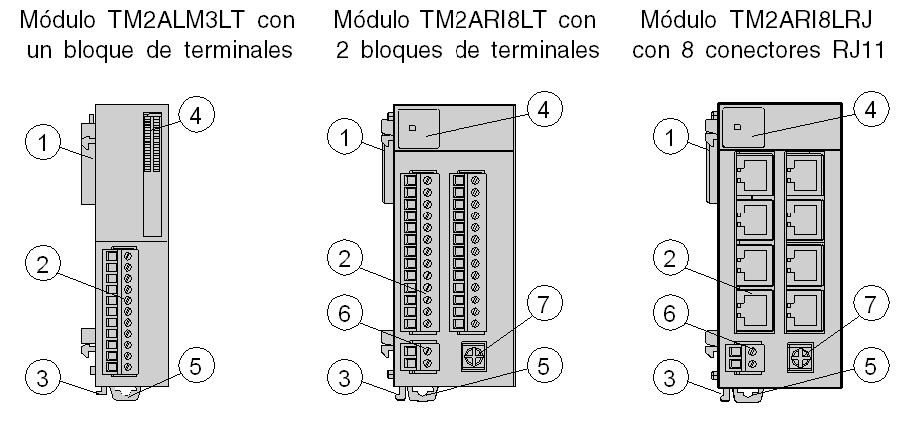

En esta sección se describen los componentes de los módulos de E/S analógicas, dos de ellos con bloque de terminales y uno con 8 conectores RJ11. Su módulo de E/S puede ser distinto del que aparece en las ilustraciones, pero los componentes siempre serán los mismos.
En la tabla siguiente se describen los elementos de los módulos de E/S analógicas:
|
Etiqueta |
TM2ALM3LT |
TM2ARI8LT |
TM2ARI8LRJ |
|---|---|---|---|
|
1 |
Conector de ampliación para conexión eléctrica (uno a cada lado, el del lado derecho no es visible). Está diseñado para proporcionar continuidad del enlace eléctrico entre los módulos conectados. |
||
|
2 |
Bloque de terminales (suministrado con el módulo) |
2 bloques de terminales (suministrados con el módulo) |
8 conectores RJ11 |
|
3 |
Dispositivo de bloqueo para fijación al módulo anterior |
||
|
4 |
Indicadores LED de diagnóstico de los canales y el módulo |
||
|
5 |
Cierre de clip |
||
|
6 |
- |
Bloque de terminales de tornillo de fuente de alimentación: 24 V CC |
|
|
7 |
- |
Tornillo de conexión a tierra funcional |
|
