Este módulo de ampliación es un módulo de entradas 24 V CC de 16 puntos con un conector HE10.
Para obtener más información sobre el hardware, consulte TM2DDI16DK.

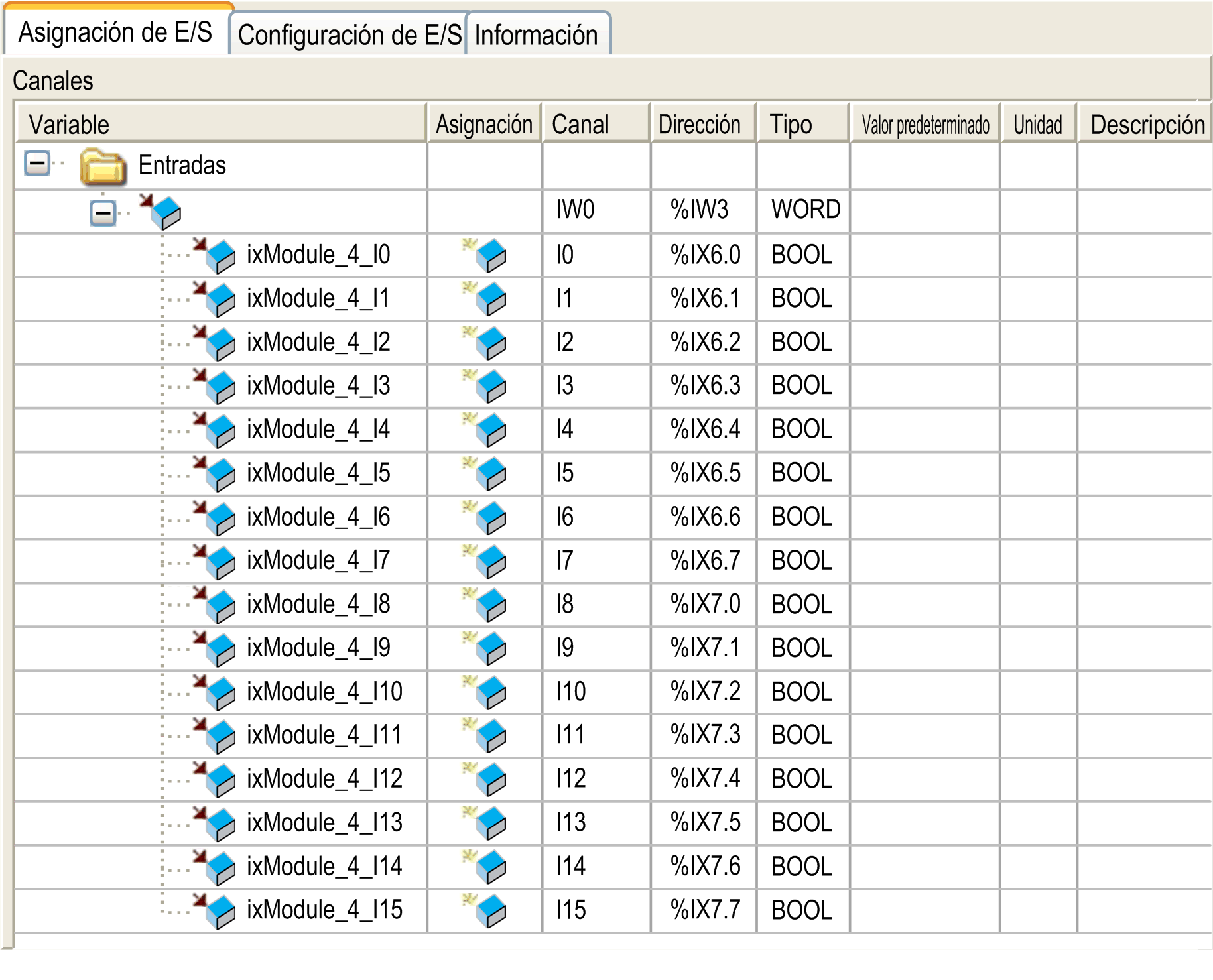

En esta tabla se identifican las direcciones de cada entrada y el nombre del canal.
|
Canal |
Tipo |
Descripción |
|---|---|---|
|
IW0 |
WORD |
Estado de todas las entradas |
|
I0 |
BOOL |
Estado de la entrada 0 |
|
... |
... |
|
|
I15 |
Estado de la entrada 15 |
Para obtener más información genérica, consulte Descripción de la ficha Asignación E/S.
En esta ficha, podrá configurar el módulo como módulo opcional:
