Introducción
Estos módulos de ampliación tienen un bloque de terminales de tornillo o resorte extraíble para la conexión de las entradas y la fuente de alimentación.

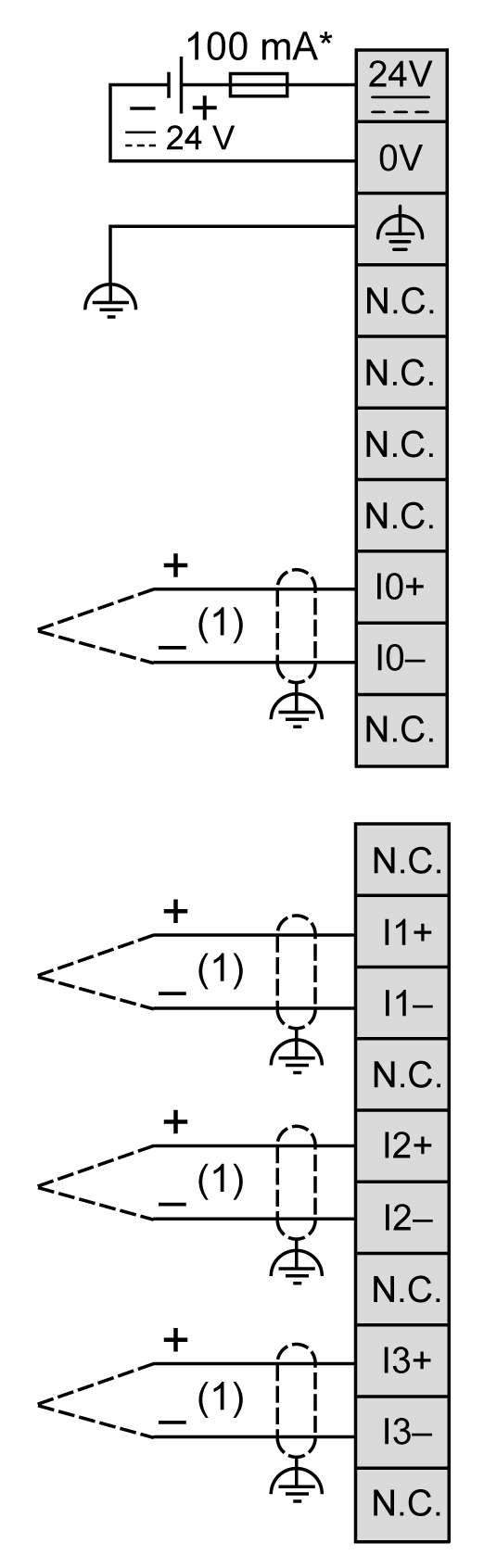

Diagrama de cableado
En la siguiente figura se representa la conexión entre las entradas, los sensores y sus líneas comunes:
* Fusible tipo T
(1) Termoelemento aislado o no aislado eléctricamente
|
ADVERTENCIA
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)".
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
|
