Servidor web

Introducción

Acoplador de bus de línea serie TM3 Modbus admite Servidor web, por lo que ofrece acceso a información como datos de configuración, estado del módulo, datos de E/S, estadísticas de red e información de diagnóstico.

Además, el Servidor web permite supervisar esta información, la red del acoplador de bus y las E/S de manera remota.

Puede acceder a Servidor web con HTTPS (conexiones seguras). No es compatible con HTTP (conexiones no seguras).

Puede accederse al Servidor web a través del puerto USB del acoplador de bus. Puede utilizar las páginas del Servidor web para la configuración de la velocidad de red y el control de las salidas de los módulos de E/S, así como para el diagnóstico y la supervisión.

Cualquier PC que tenga un puerto USB puede conectarse a Servidor web mediante un navegador web.

Se puede acceder al Servidor web a través de los navegadores web que se indican a continuación:

Google Chrome (versión ≥71)
Mozilla Firefox (versión ≥64)
Microsoft Edge (versión ≥42)

El Servidor web permite supervisar un acoplador de bus para realizar diversas actividades de mantenimiento, incluidas las modificaciones de datos de módulos de salidas y la configuración de la velocidad de red. Se debe tener cuidado para garantizar que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Defina una contraseña segura para el Servidor web y no permita que personas no autorizadas o sin la calificación adecuada usen esta función. Asegúrese de que hay un observador local, competente y cualificado presente cuando se maneja el controlador desde una ubicación remota. Debe tener una comprensión completa de la aplicación y la máquina/proceso que está controlando antes de intentar ajustar datos, detener una aplicación que se está ejecutando o iniciar el controlador remotamente. Tome las precauciones necesarias para asegurarse de que está manejando el controlador deseado. Para ello, tenga documentación de identificación clara en la aplicación del controlador y su conexión remota. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Defina una contraseña segura para el Servidor web y no permita que personas no autorizadas o sin la calificación adecuada usen esta función.
Asegúrese de que hay un observador local, competente y cualificado presente cuando se maneja el controlador desde una ubicación remota.
Debe tener una comprensión completa de la aplicación y la máquina/proceso que está controlando antes de intentar ajustar datos, detener una aplicación que se está ejecutando o iniciar el controlador remotamente.
Tome las precauciones necesarias para asegurarse de que está manejando el controlador deseado. Para ello, tenga documentación de identificación clara en la aplicación del controlador y su conexión remota.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: El Servidor web solo debe usarlo personal autorizado y cualificado. Una persona cualificada es aquella que cuenta con capacidad y conocimientos relativos a la construcción y el funcionamiento de la máquina y el proceso controlado por la aplicación y su instalación, y que se ha formado en materia de seguridad para reconocer y evitar los peligros existentes.

Acceso al Servidor web

Las cuentas de usuario del Servidor web se pueden gestionar en MANTENIMIENTO/Cuentas de usuario.

Para acceder al Servidor web, asegúrese de que los conmutadores rotativos se encuentren en la posición de ajuste de dirección. Para obtener más información acerca de la configuración de la dirección, consulte Acoplador de bus Modicon TM3 - Guía de hardware, Configuración de la dirección de la línea serie.

De forma predeterminada, el nombre de usuario es Administrator y la contraseña es Administrator. La primera vez que se inicie sesión se debe cambiar la contraseña.

ADVERTENCIA
	ACCESO NO AUTORIZADO A DATOS Evite la exposición del dispositivo o la red del dispositivo a las redes públicas e Internet en la medida de lo posible. Cambie inmediatamente la contraseña predeterminada por una contraseña nueva y segura. No distribuya las contraseñas a personal no autorizado o no cualificado. Restrinja el acceso a personal no autorizado. Utilice capas de seguridad adicionales como VPN para el acceso remoto e instale mecanismos cortafuegos. Valide la eficacia de estas medidas periódica y frecuentemente. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

ACCESO NO AUTORIZADO A DATOS

Evite la exposición del dispositivo o la red del dispositivo a las redes públicas e Internet en la medida de lo posible.
Cambie inmediatamente la contraseña predeterminada por una contraseña nueva y segura.
No distribuya las contraseñas a personal no autorizado o no cualificado.
Restrinja el acceso a personal no autorizado.
Utilice capas de seguridad adicionales como VPN para el acceso remoto e instale mecanismos cortafuegos.
Valide la eficacia de estas medidas periódica y frecuentemente.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: Una contraseña segura es aquella que no se ha compartido con personal no autorizado ni facilitado a personal no autorizado y que no contiene información personal u obvia. Además, una combinación de mayúsculas, minúsculas y números ofrece más seguridad. Debe elegir una contraseña con diez caracteres como mínimo.

Restablecimiento de la contraseña

Para restablecer la contraseña:

Paso	Acción
1	Conéctese al acoplador de bus mediante el puerto USB.
2	Abra el navegador.
3	Introduzca la dirección IP 90.0.0.1.
4	Desplace la posición de cualquier conmutador rotativo a cualquier otra posición. Resultado: ERR El indicador LED parpadea en rojo. Aparece el botón Restaurar cuentas de usuario.
5	Haga clic en Restaurar cuentas de usuario.
6	Desplace el conmutador rotativo desde la posición modificada a su posición anterior. Resultado: El botón Restaurar cuentas de usuario ya no se muestra.

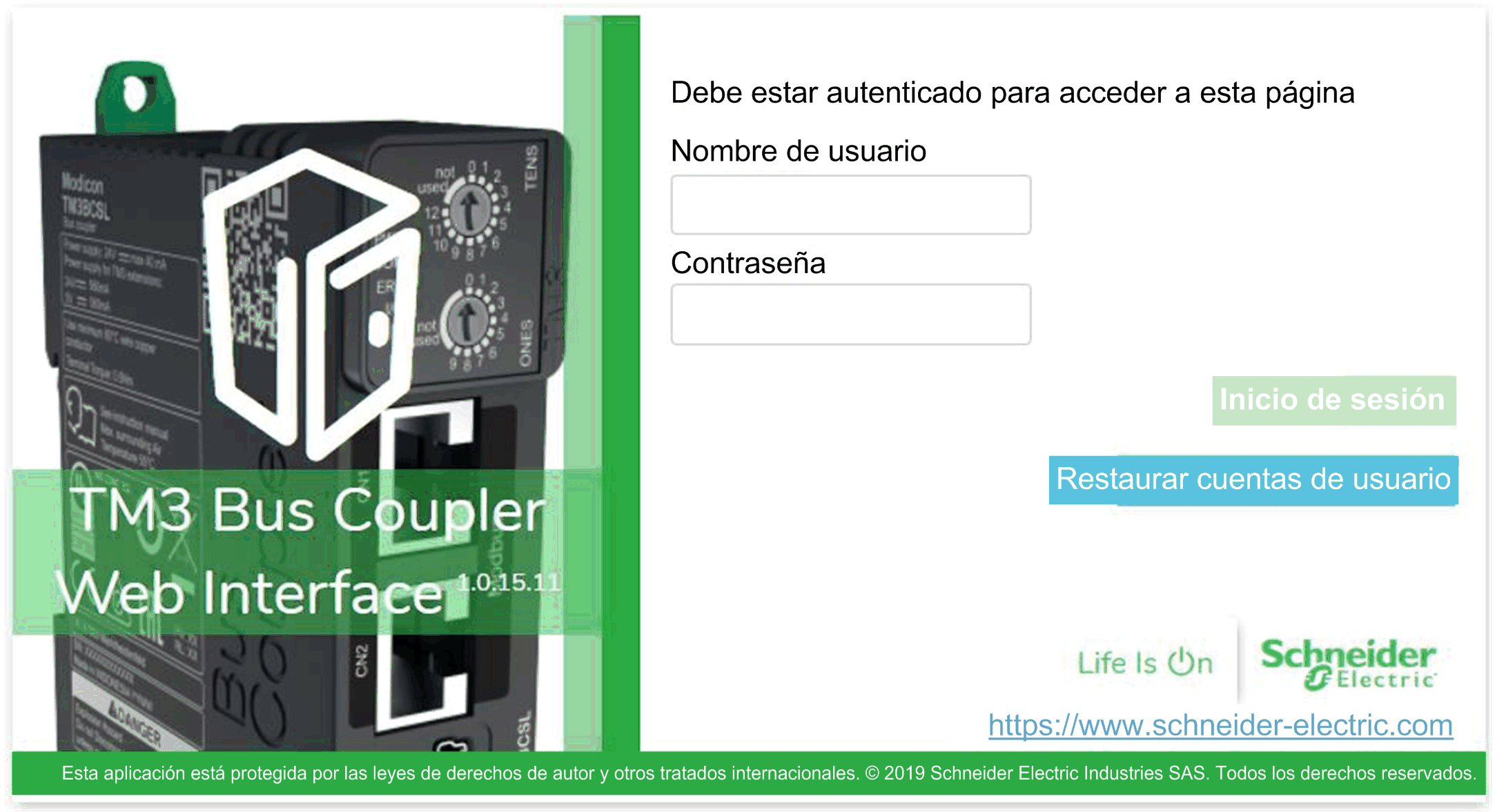

Página Iniciar sesión

La página de inicio de sesión es el punto de entrada para autenticarse en el Servidor web. El certificado debe validarse. Para acceder a la página de inicio de sesión del sitio web que se muestra en la siguiente ilustración, escriba la dirección IP 90.0.0.1 en su navegador. Para iniciar sesión en Servidor web, introduzca el nombre de usuario y la contraseña y haga clic en Iniciar sesión.

El Servidor web contiene las siguientes páginas:

INICIO
DIAGNÓSTICO
CONFIGURACIÓN
SUPERVISIÓN
MANTENIMIENTO

NOTA: El tiempo de espera de sesión para cada inicio de sesión es de diez minutos. Cuando no se realiza ninguna acción después de iniciar sesión, aparece la página de inicio si se pulsa algún botón. Es necesario volver a iniciar sesión con el nombre de usuario y la contraseña para acceder a las páginas web.

INICIO / Resumen del equipo

La página INICIO muestra los detalles de producto de Acoplador de bus TM3.

La sección Identificación en la página INICIO consta de:

Elemento	Descripción
Nombre del proveedor	Nombre del proveedor del acoplador de bus
ID de producto	ID de producto del acoplador de bus
Nombre del producto	Nombre de producto del acoplador de bus
Referencia del producto	Referencia de producto del acoplador de bus
Número de serie	Número de serie del acoplador de bus
Ubicar dispositivo	Haga clic en el botón para ubicar el acoplador de bus. Los LED del acoplador de bus parpadean en rojo durante unos segundos.

La página DIAGNÓSTICO

La página DIAGNÓSTICO muestra el estado del acoplador de bus.

La página DIAGNÓSTICO contiene las siguientes subpáginas:

Dispositivo
Modbus Línea serie o Modbus TCP

DIAGNÓSTICO / Dispositivo

La sección Identificación muestra detalles de la identificación del acoplador de bus:

Elemento	Descripción
Nombre del proveedor	Nombre del proveedor del acoplador de bus
ID de producto	ID de producto del acoplador de bus
Nombre del producto	Nombre de producto del acoplador de bus
Referencia del producto	Referencia de producto del acoplador de bus
Número de serie	Número de serie del acoplador de bus

La sección Estado muestra detalles sobre el estado del acoplador de bus:

Elemento	Descripción
Causa de última parada	Muestra la causa de la última parada del acoplador de bus.
Puerto USB	Indica si hay un cable USB conectado al acoplador de bus.
Modalidad de funcionamiento	Muestra una de las siguientes modalidades de funcionamiento del acoplador de bus: Inactivo Serie Modbus Interfaz web Actualización de firmware en curso Tiempo de espera
Estado de configuración	Muestra uno de los siguientes estados de configuración del acoplador de bus: Sin configurar Configurado

DIAGNÓSTICO / Línea serie Modbus

La sección Configuración muestra el estado de la conexión de Serial Line:

Elemento	Descripción
Velocidad actual	Velocidad de transmisión en baudios.
Dirección del esclavo	Dirección de esclavo del acoplador de bus

La sección Estadísticas muestra la configuración actual de la conexión de Serial Line:

Elemento	Descripción
Mensajes TX	Muestra el número de mensajes Modbus transmitidos a través de la línea serie.
Mensajes RX	Muestra el número de mensajes Modbus recibidos a través de la línea serie.
Mensajes de error	Muestra el número de mensajes Modbus con errores de trama recibidos a través de la línea serie.
Restablecer	Restablece los valores de Estadística a cero.
Refresh	Actualiza los valores de Estadísticas.

CONFIGURACIÓN

La página CONFIGURACIÓN muestra la configuración de módulos de E/S importada desde IO Configurator del acoplador de bus TM3. El formato del archivo de configuración es .SPF.

Elemento	Descripción
Barra de herramientas PROYECTO
Nuevo	Botón de solo lectura.
Abierto	Permite importar los archivos de configuración de los módulos de E/S generados por IO Configurator del acoplador de bus TM3. Haga clic en Abrir para importar los archivos.
Save	Botón de solo lectura.
Barra de herramientas CONFIGURACIÓN
Aplicar	Permite aplicar los archivos de configuración de los módulos de E/S en el Acoplador de bus TM3. Si la configuración no coincide con el hardware, se generará un mensaje de error.
Barra de herramientas DISPOSITIVOS	Barra de herramientas de solo lectura.

Página MONTORIZACIÓN

La página CONTROL muestra los módulos de expansión que están conectados a Acoplador de bus TM3.

Página SUPERVISIÓN sin módulos detectados:

Página SUPERVISIÓN con módulos y detalles:

1 Bus Monitoring

2 Módulo seleccionado

3 Botón Reconcile

4 Detalles del módulo

La página MONITORIZACIÓN muestra y describe todos los módulos detectados por el acoplador de bus. Permite:

Ver el estado del módulo seleccionado (en ejecución o no en ejecución) y el protocolo utilizado.
Leer el valor de una entrada o una salida.
Forzar un valor en una salida haciendo clic en Forzar.
Identificar un módulo al hacer clic en Reconciliar.

Elemento	Descripción
Detectar	Permite detectar los módulos conectados al acoplador de bus.
Tomar propiedad del bus Liberar propiedad de bus	Reserva el bus para permitir forzar las salidas del módulo. Se puede hacer clic en el botón cuando el acoplador de bus está configurado y no controlado por un controlador. Resultado: Se le notifica que el bus de E/S está controlado por la interfaz web. Se pueden editar los valores de salida. Haga clic en Liberar propiedad de bus para liberar el control del bus de E/S.

Elemento

Descripción

Detectar

Permite detectar los módulos conectados al acoplador de bus.

Tomar propiedad del bus

Liberar propiedad de bus

Reserva el bus para permitir forzar las salidas del módulo. Se puede hacer clic en el botón cuando el acoplador de bus está configurado y no controlado por un controlador.

Resultado: Se le notifica que el bus de E/S está controlado por la interfaz web. Se pueden editar los valores de salida.

Haga clic en Liberar propiedad de bus para liberar el control del bus de E/S.

Detalles del módulo

En la vista de detalles del módulo se incluyen los siguientes datos:

Nombre de módulo y descripción
Estado del módulo
Opción de filtro para filtrar E/S
Una lista de sus E/S

Esta lista de E/S permite ver el valor de una entrada en tiempo real y escribir el valor de una salida.

La vista tiene los botones VISUALIZACIÓN para modificar el formato de los valores mostrados.

Forzado de salida

Cuando Tomar posesión de bus esté activado, haga clic en un módulo para forzar sus salidas.
Configure los valores de salida que desea forzar para el módulo en la columna Valores preparados de la lista de E/S.
Haga clic en el botón Forzar.

Resultado: Se muestra un mensaje.
Haga clic en Acepto para validar las modificaciones y enviarlas al acoplador del bus.

Haga clic en No acepto para cancelar las modificaciones.

Como los módulos no se identifican automáticamente, haga clic en el botón Reconciliar para identificar los módulos.

Página MANTENIMIENTO

La página MANTENIMIENTO le permite ver y editar la configuración del acoplador de bus.

La página MANTENIMIENTO contiene las siguientes subpáginas:

Cuentas de usuario
Firmware
Firmware de módulos
Archivos de registro del sistema
Línea serie Modbus

MANTENIMIENTO / cuentas de usuario

Administración de cuentas

Esta página permite definir la contraseña de inicio de sesión para acceder al Servidor web:

Elemento	Descripción
Gestión de cuentas Seleccione una cuenta para editarla
Nombre de usuario	Lista de las siguientes cuentas de usuario: Administrador (Administrator) La cuenta de administrador se configura con la contraseña predefinida (Administrator / Administrator). Después de la primera conexión cambie la contraseña predefinida. Operador (Operator) De forma predeterminada, esta cuenta está desactivada. Visualizador (Viewer) De forma predeterminada, esta cuenta está desactivada. NOTA: En función de la cuenta, tendrá acceso a determinadas páginas web. Consulte la siguiente tabla para saber qué páginas web están accesibles.
Habilitado	Aparece seleccionado si la cuenta está activada.
Gestión de cuentas Proporcione una nueva contraseña para la cuenta
Contraseña actual	Introduzca la contraseña actual de la cuenta de usuario.
Nueva contraseña	Introduzca una contraseña para la cuenta de usuario. NOTA: Debe tener diez caracteres como mínimo y 32 como máximo, y constar de los caracteres alfanuméricos a-z, A-Z, 0-9. Para restablecer la contraseña, consulte Restablecimiento de la contraseña.
Confirmar contraseña nueva	Vuelva a introducir la contraseña de la cuenta seleccionada.
Aplicar	Guarda la nueva contraseña.

Esta tabla describe las páginas accesibles según la cuenta de usuario:

Páginas web	Subpáginas	Administrador	Operador	Espectador
INICIO	–	✓	✓	✓
MONITORIZACIÓN	–	✓	✓	–
DIAGNÓSTICO	Dispositivo	✓	✓	✓
DIAGNÓSTICO	Línea serie Modbus	✓	✓	✓
CONFIGURACIÓN	–	✓	–	–
MANTENIMIENTO	Cuentas de usuario	✓	✓¹	✓¹
	Firmware	✓	–	–
	Archivos de registro del sistema	✓	✓	–
	Línea serie Modbus	✓	–	–
(1) Solo puede modificar su cuenta de usuario.

Notificación de uso del sistema

La subpágina permite definir un mensaje de notificación de uso del sistema que se muestra a los usuarios al iniciar sesión:

Elemento	Descripción
Notificación de uso del sistema
Habilitado	Si está seleccionada esta opción, podrá definir un mensaje que se mostrará al iniciar sesión.
Mensaje	Muestra el mensaje definido.
Restablecer	Para restablecer el mensaje predeterminado.
Aplicar	Aplica sus cambios.

MANTENIMIENTO / Firmware

La subpágina FIRMWARE muestra la versión del firmware de Acoplador de bus TM3 y permite actualizarlo:

Elemento	Descripción
Firmware actual
Firmware	Versión del firmware
Interfaz web	Versión de Servidor web
Actualización del firmware Seleccione una nueva versión de firmware
Seleccionar	Permite seleccionar el nuevo archivo de firmware para el acoplador de bus.
Aplicar	Aplica el nuevo firmware.
Cancelar	Cancela las modificaciones del firmware.

NOTA: No se puede actualizar el firmware cuando el Acoplador de bus TM3 intercambia datos cíclicamente con el Logic/Motion Controller. Para asegurarse de que el acoplador de bus no está intercambiando datos, consulte SUPERVISIÓN.

Para actualizar el firmware del acoplador de bus:

Paso	Acción
1	Desconecte la alimentación del acoplador de bus.
2	Asegúrese de que los interruptores giratorios estén en la posición de ajuste de dirección, TENS a 0 y ONES a 1.
3	Conecte el cable USB al PC y después al acoplador de bus.
4	Conecte la alimentación del acoplador de bus.
5	Inicie sesión en el Servidor web como administrador.
6	Compruebe en la página MONITORIZACIÓN que el acoplador de bus no está intercambiando datos con el controlador.
7	Haga clic en MANTENIMIENTO > Firmware.
8	Haga clic en Seleccionar y, a continuación, seleccione el archivo de firmware. Resultado: Se muestra la siguiente información:
9	Lea la información detenidamente y, si está de acuerdo, haga clic en Acepto. Resultado: Cuando concluye la carga y verificación del archivo, se muestra una ventana de confirmación.
10	Haga clic en Sí para cerrar la ventana de confirmación y, a continuación, haga clic en Aplicar. Resultado: Cuando concluye la actualización del firmware, aparece un mensaje para informarle de que la actualización del firmware se ha realizado correctamente.

NOTA: No desconecte la alimentación del acoplador de bus mientras se actualiza el firmware. Si se interrumpe la alimentación mientras se instala el nuevo firmware, es posible que deba esperar unos minutos para que el proceso de instalación finalice en el próximo encendido. Hasta entonces, es posible que no se pueda acceder a Servidor web.

MANTENIMIENTO / Firmware de los módulos

La subpágina Firmware de los módulos muestra la versión de firmware de los módulos configurados y permite actualizarlo:

Elemento	Descripción
Resumen del firmware de los módulos
Ranura	Número de slot del módulo
Referencia	Referencia del módulo
Firmware actual	Versión del firmware del módulo
Gestión del firmware de los módulos Seleccione una nueva versión de firmware
Seleccionar	Permite seleccionar el nuevo archivo de firmware para el módulo. NOTA: Solo puede seleccionarse un único archivo de firmware. Se actualizan todos los módulos del bus que corresponden al firmware seleccionado.
Aplicar	Permite aplicar el nuevo firmware.

NOTA: No se puede actualizar el firmware cuando el Acoplador de bus TM3 intercambia datos cíclicamente con el Logic/Motion Controller. Para asegurarse de que el acoplador de bus no está intercambiando datos, consulte SUPERVISIÓN.

Para actualizar el firmware del módulo:

Paso	Acción
1	Desconecte la alimentación del acoplador de bus.
2	Conecte el cable USB.
3	Conecte la alimentación del acoplador de bus.
4	Inicie sesión en el Servidor web.
5	Compruebe en la página MONITORIZACIÓN que el acoplador de bus no está intercambiando datos con el controlador.
6	Haga clic en MANTENIMIENTO > Firmware de los módulos.
7	Haga clic en Seleccionar y, a continuación, seleccione el archivo de firmware. Resultado: Se selecciona el archivo de firmware.
8	Haga clic en Aplicar. Resultado: Se muestra la siguiente información:
9	Lea la información detenidamente y, si está de acuerdo, haga clic en Acepto. Resultado: Se muestra una ventana de reinicio.
10	Haga clic en Sí para continuar. Resultado: El archivo se verifica y descarga. Acoplador de bus TM3 se reinicia y aparece un mensaje de confirmación.
11	Cuando se muestre el mensaje de confirmación, desconecte la alimentación del acoplador de bus (y del módulo receptor TM3XREC1, si lo hay).
12	Restaure la alimentación al acoplador de bus (y al módulo receptor TM3XREC1, si lo hay). Resultado: Se actualiza el firmware del módulo.

MANTENIMIENTO / Archivos de registro del sistema

La subpágina Archivos de registro del sistema muestra los archivos de registro. Parte de la información de los archivos de registro proviene de interacciones internas del firmware, por lo que está previsto que la use el servicio técnico de Schneider Electric:

Elemento	Descripción
Archivos de registro Seleccione uno o más archivos de registro para descargarlos
Seleccionar	Le permite seleccionar uno o más archivos de registro.
Nombre	Muestra la lista de los archivos de registro.
Tamaño	Muestra el tamaño de los archivos de registro.
Download	Permite descargar los archivos de registro.

MANTENIMIENTO / Línea serie Modbus

La subpágina Línea serie Modbus le permite cambiar la configuración de la red:

Elemento	Descripción
Configuración
Velocidad (baudios)	Le permite establecer la velocidad en baudios. También puede establecer la velocidad de baudios mediante el conmutador rotativo. Consulte Acoplador de bus Modicon TM3 Guía de hardware.
Dirección del esclavo	Muestra el valor de la dirección de esclavo de su dispositivo.
Paridad	Se utiliza para detectar errores.
Bits de datos	Muestra el número de bits para transmitir datos.
Bits de parada	Muestra el número de bits de parada.
Aplicar	Guarda los ajustes de configuración. NOTA: Al confirmar, el acoplador de bus se restablece automáticamente y se aplica la nueva velocidad.
Cancelar	Cancela las modificaciones de la configuración.
Coherencia de datos en serie Modbus
Habilitado	Permite mantener una copia interna de los registros de datos de entrada (3000-3499 o 13000-13499) desde la recepción de la primera petición de lectura hasta la recepción de la segunda petición de lectura O BIEN hasta que transcurre el tiempo de espera de supervisión. Se habilita de manera predeterminada cuando la configuración de los módulos de E/S necesita más de 124 palabras para leer los datos de la entrada.
Cancelar	Cancela los ajustes de configuración.
Aplicar ⁽¹⁾	Guarda los ajustes de configuración.
Configuración del módulo TM3 a través de comandos Modbus
Habilitado	Permite al controlador enviar la configuración del TM3 mediante comandos Modbus.
Cancelar	Cancela los ajustes de configuración.
Aplicar ⁽¹⁾	Guarda los ajustes de configuración.
(1) La modificación de la configuración Setup requiere un ciclo de alimentación del acoplador de bus para aplicar los ajustes de configuración.
