Características de TM3DI32K

Introducción

En esta sección se ofrece una descripción de las características de las entradas del módulo de extensión TM3DI32K.

Consulte también las Características ambientales.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Dimensiones

En los diagramas siguientes se muestran las dimensiones externas del módulo de extensión TM3DI32K:

* 8,5 mm (0,33 pulg.) cuando se retira la abrazadera.

Características de entrada

En la tabla siguiente se describen las características de las entradas del módulo TM3DI32K:

Característica		Valor
Número de canales de entrada		32 entradas
Número de grupos de canales		2 grupos de 16, cada uno con 1 línea común para 2 pins
Tipo de entrada		Tipo 1 (IEC/EN 61131-2)
Tipo de lógica		Común positivo/común negativo
Tensión de entrada nominal		24 V CC
Rango de tensión de entrada		De 19,2 a 28,8 V CC
Corriente de entrada nominal		5 mA
Impedancia de entrada		4,4 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 28,8 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 2,5 mA
	Corriente en estado 0	< 1,0 mA
Tiempo de encendido		SV⁽¹⁾ <2,0: 4 ms SV⁽¹⁾ ≥2,0: 100 μs⁽²⁾
Tiempo de apagado		SV⁽¹⁾ <2,0: 4 ms SV⁽¹⁾ ≥2,0: 100 μs⁽²⁾
Aislamiento	Entre entrada y lógica interna	500 V CA
Aislamiento	Entre grupos de entradas	500 V CA
Tipo de conexión		Conectores HE10 (MIL 20)
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Consumo de corriente en el bus interno de 5 V CC		46 mA (todas las entradas activadas)
Consumo de corriente en el bus interno de 5 V CC		5 mA (todas las entradas desactivadas)
Consumo de corriente en el bus interno de 24 V CC		0 mA (todas las entradas activadas)
Consumo de corriente en el bus interno de 24 V CC		0 mA (todas las entradas desactivadas)
(1) SV hace referencia a la versión y está impreso en la etiqueta del producto. (2) El intervalo depende del valor de filtro configurado. Si usa EcoStruxure Machine Expert - Basic, consulte Configuración de módulos de extensión Modicon TM3 (EcoStruxure Machine Expert - Basic) - Guía de programación. Si usa EcoStruxure Machine Expert, consulte Módulos de extensión Modicon TM3 - Guía de programación.

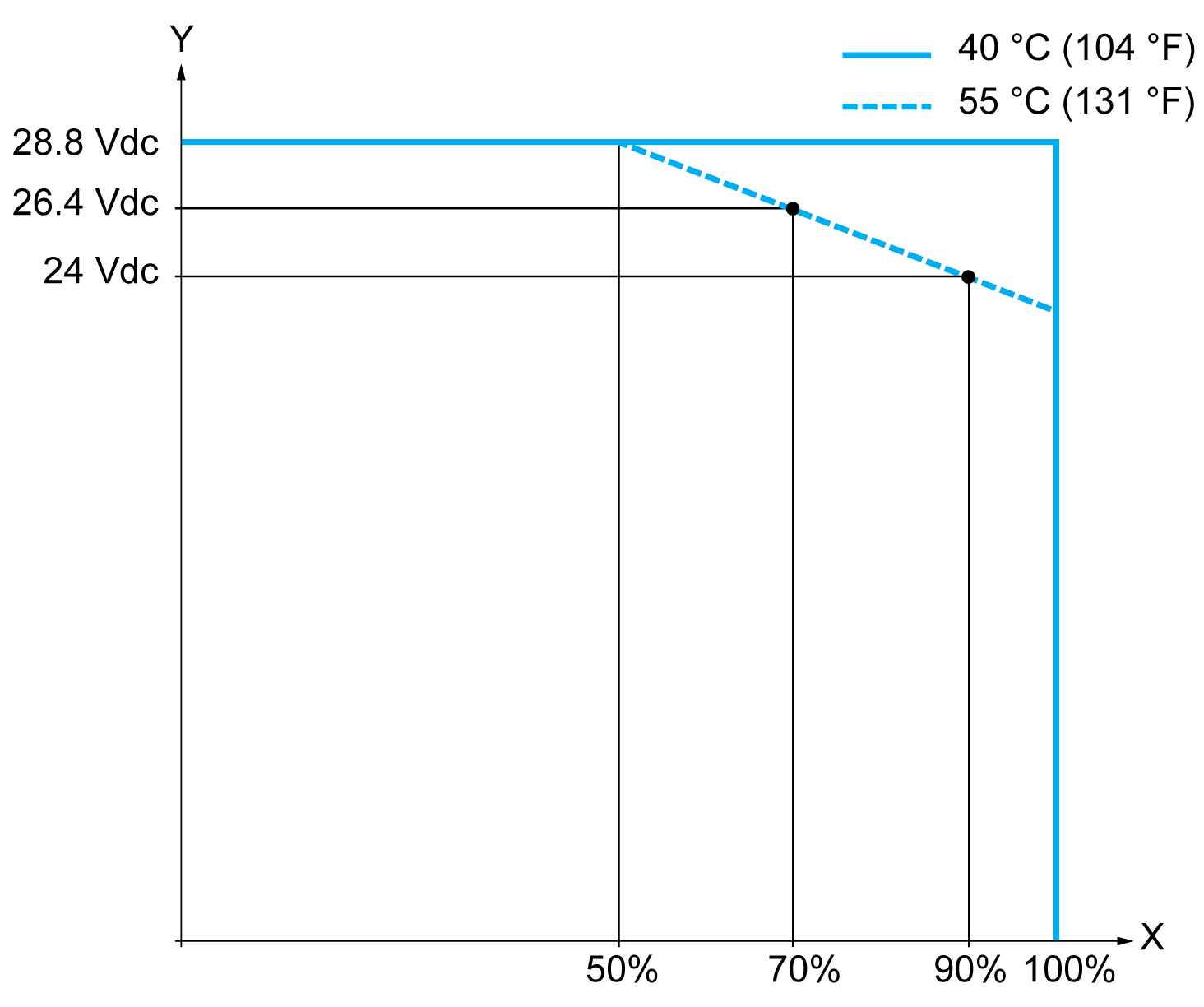

Reajuste de E/S

Cuando utilice el módulo TM3DI32K:

X Relación de entradas simultáneas en ON

Y Tensión de entrada
