Diagrama de cableado del módulo TM3DQ32TK

Introducción

Estos módulos de extensión tienen dos conectores integrados HE10 (MIL 20) para la conexión de las salidas y la fuente de alimentación.

Normas de cableado

Consulte la sección Prácticas recomendadas relativas al cableado.

Diagrama de cableado con cables sin conductor

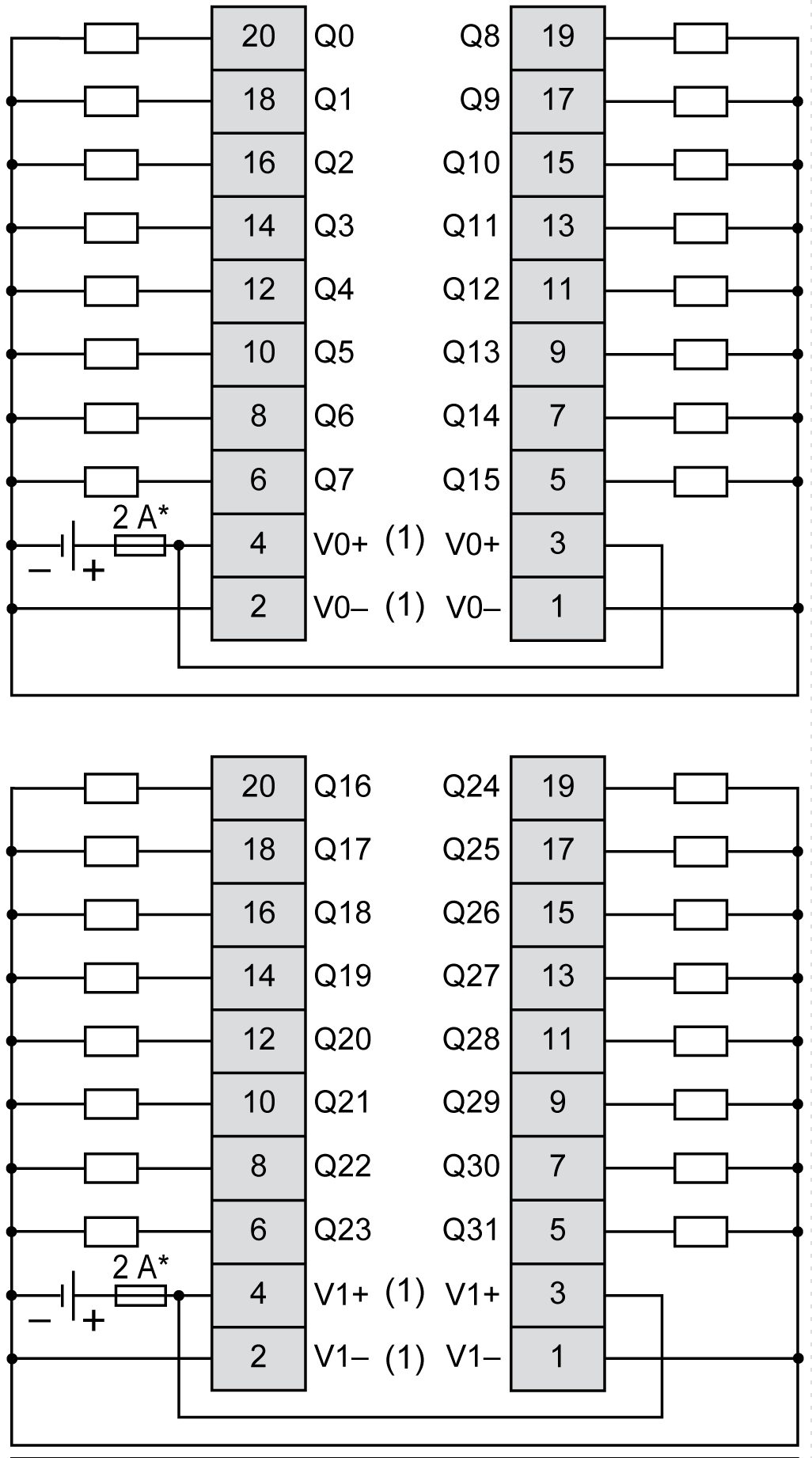

En la siguiente figura se muestra la conexión entre las salidas, los actuadores, y sus comunes:

* Fusible de tipo T

(1) Los terminales V0+ están conectados internamente.

Los terminales V0- están conectados internamente.

Los terminales V1+ están conectados internamente.

Los terminales V1- están conectados internamente.

Los terminales V0+ y V1+ no están conectados internamente.

Los terminales V0- y V1- no están conectados internamente.

Para obtener más información acerca de la fuente de alimentación de 24 V CC, consulte Características de la fuente de alimentación de CC.

Para obtener más información sobre los colores del cable TWDFCW••K, consulte Descripción del cable TWDFCW••K.
