Diagrama de cableado de TM3DQ16T/TM3DQ16TG
Introducción
Estos módulos de extensión tienen un bloque de terminales de tornillo o resorte extraíble para la conexión de las salidas y la fuente de alimentación.
Diagrama de cableado

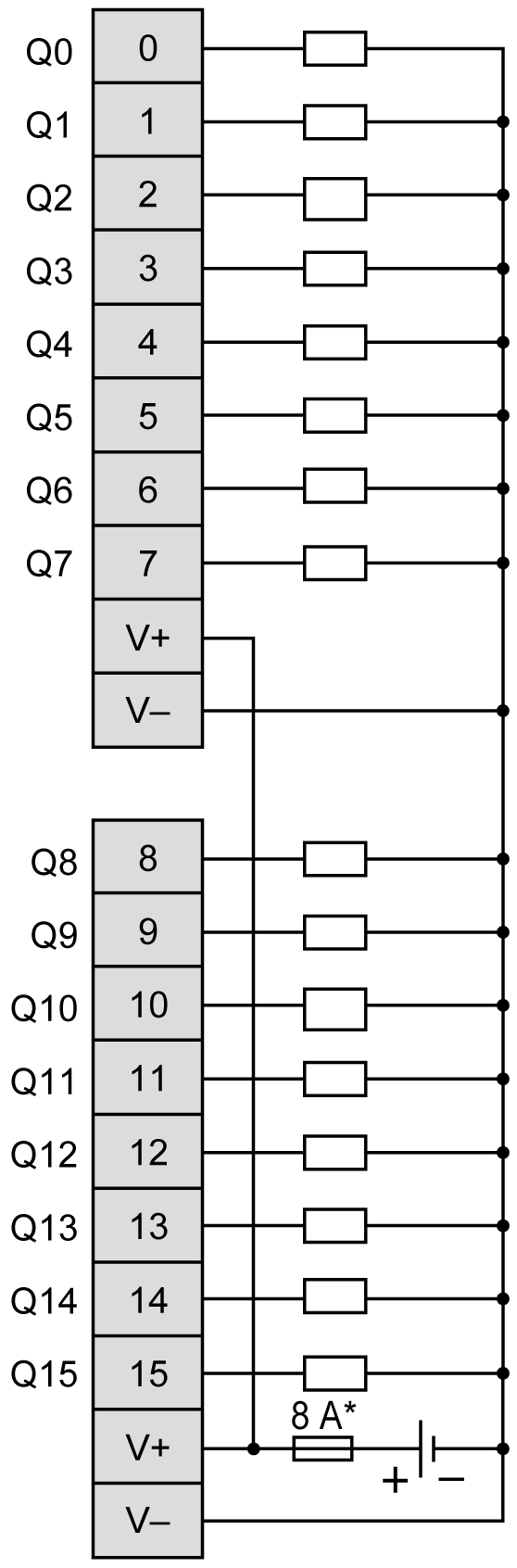

En la siguiente figura se muestra la conexión entre las salidas, los actuadores, y sus comunes:
* Fusible de tipo T
Para obtener más información acerca de la fuente de alimentación de 24 V CC, consulte Características de la fuente de alimentación de CC.
