Diagrama de cableado del módulo TM3DM32R
Introducción
Estos módulos de extensión cuentan con un bloque de terminales integrado de tornillo extraíble para la conexión de las entradas, las salidas y la fuente de alimentación.
Diagrama de cableado

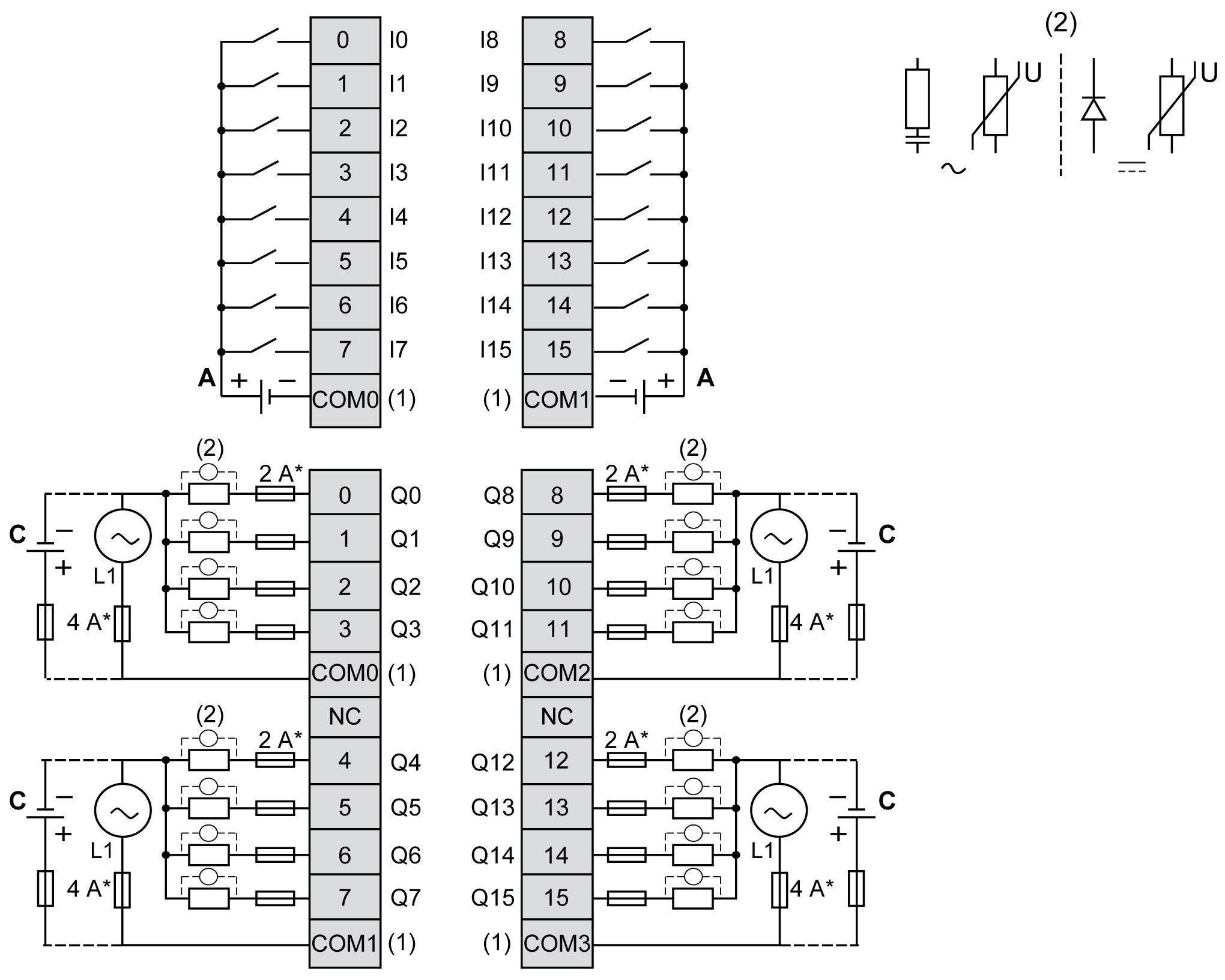

En la siguiente figura se muestra la conexión entre las entradas y salidas, los sensores y actuadores, y sus comunes para una lógica positiva:
* Fusible de tipo T
(1) Las entradas COM0, COM1, las salidas COM0, COM1, COM2 y los terminales COM3 no están conectados internamente.
(2) Para mejorar la vida útil de los contactos y como protección contra posibles daños por carga inductiva, conecte un diodo de ejecución libre en paralelo a cada una de las cargas inductivas de CC o una supresión RC en paralelo a cada una de las cargas inductivas de CA.
A Cableado de común positivo (lógica positiva)
C Cableado de común negativo (lógica positiva)

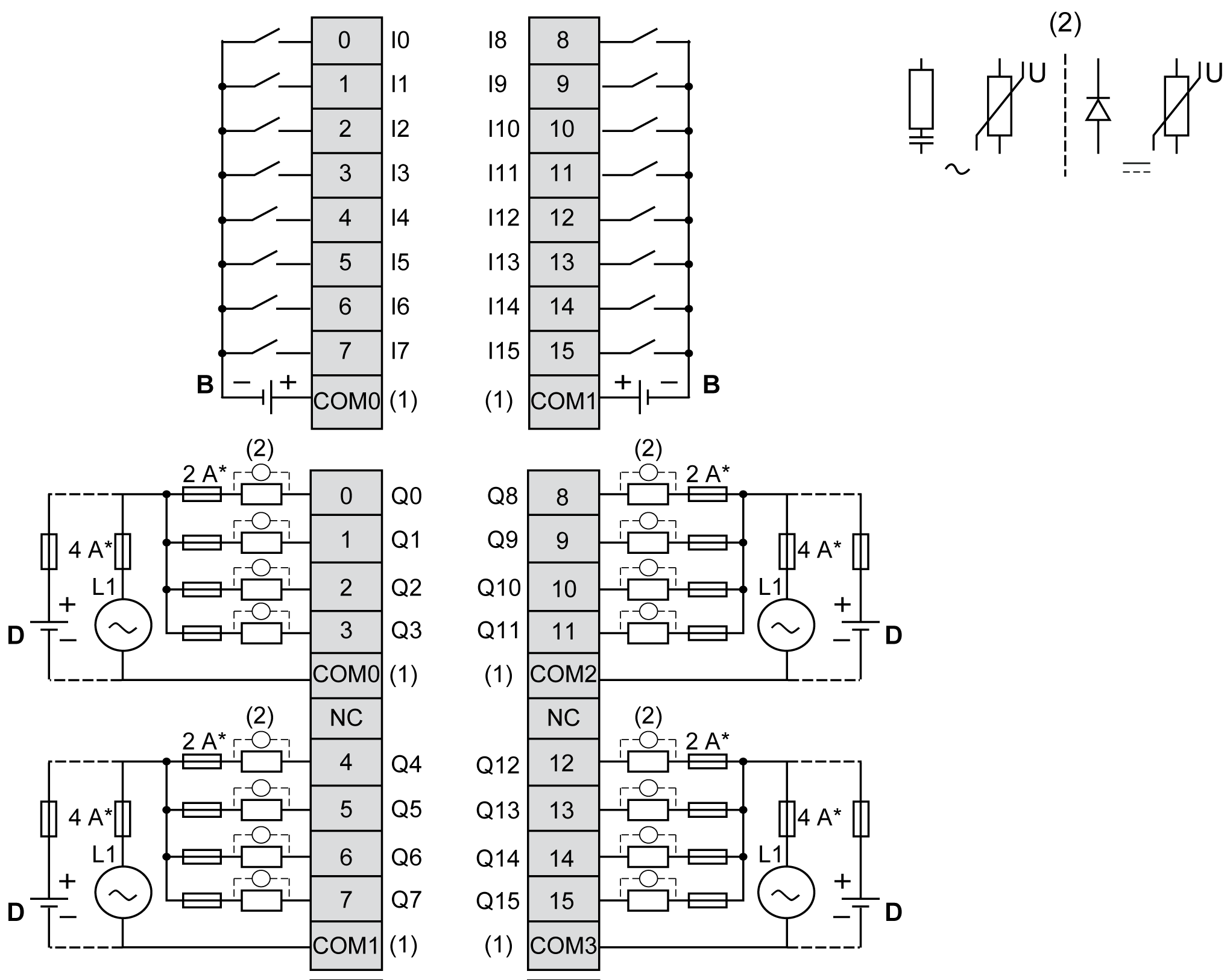

En la siguiente figura se muestra la conexión entre las entradas y salidas, los sensores y actuadores, y sus comunes para una lógica negativa:
* Fusible de tipo T
(1) Las entradas COM0, COM1, las salidas COM0, COM1, COM2 y los terminales COM3 no están conectados internamente.
(2) Para mejorar la vida útil de los contactos y como protección contra posibles daños por carga inductiva, conecte un diodo de ejecución libre en paralelo a cada una de las cargas inductivas de CC o una supresión RC en paralelo a cada una de las cargas inductivas de CA.
B Cableado de común negativo (lógica negativa)
D Cableado de común positivo (lógica negativa)
Para obtener más información acerca de la fuente de alimentación de 24 V CC, consulte Características de la fuente de alimentación de CC.
| ADVERTENCIA | |
|---|---|
