Descripción general
En esta sección se muestra cómo instalar el módulo de extensión TM3 usando el kit de montaje sobre panel. En esta sección también se proporciona la ubicación de los orificios de montaje de cada uno de los módulos.
Instalación del kit de montaje sobre panel
A continuación se muestra cómo instalar una regleta de montaje:
|
Paso
|
Acción
|
|
1
|

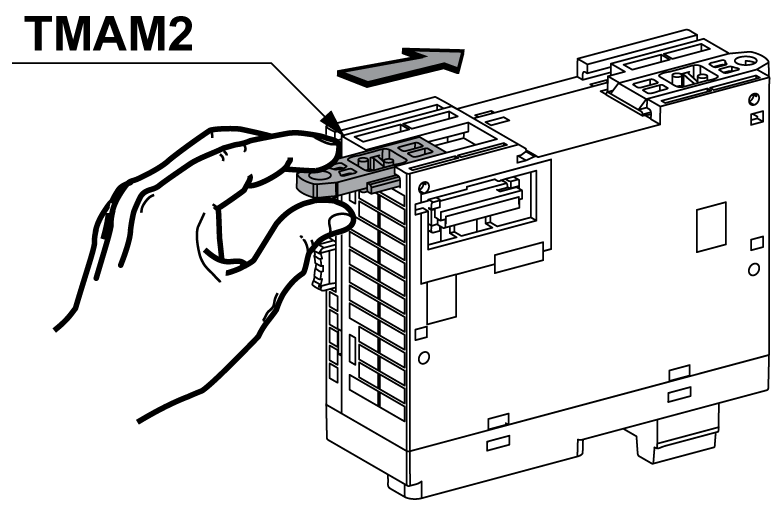

Inserte la regleta de montaje TMAM2 en el slot de la parte superior del módulo.
|
Disposición de los orificios de montaje

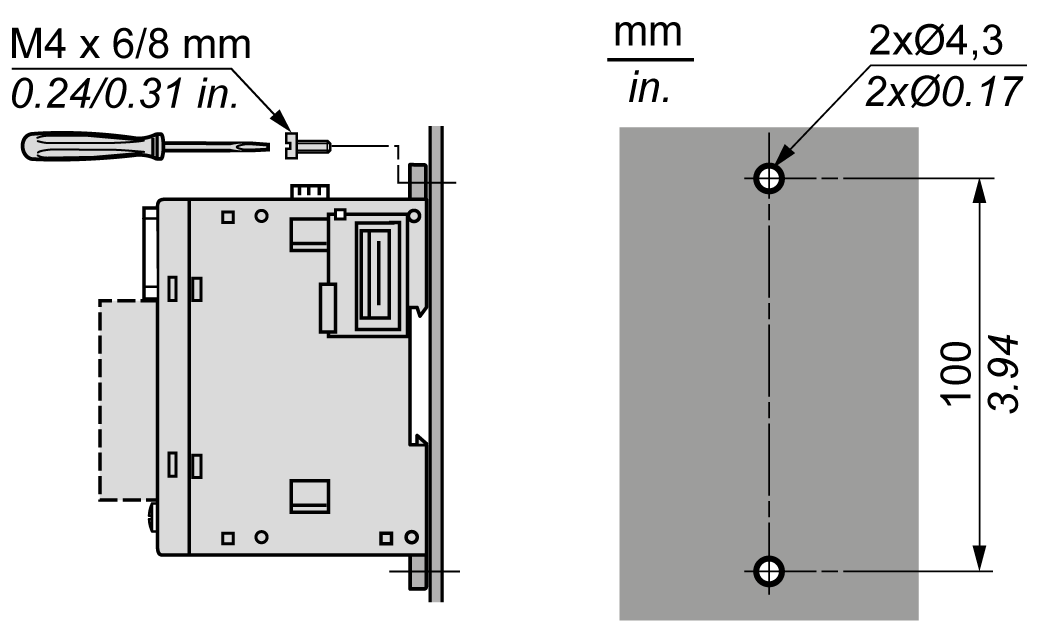

En el siguiente diagrama se muestran los orificios de montaje de los módulos de extensión TM3XTYS4:

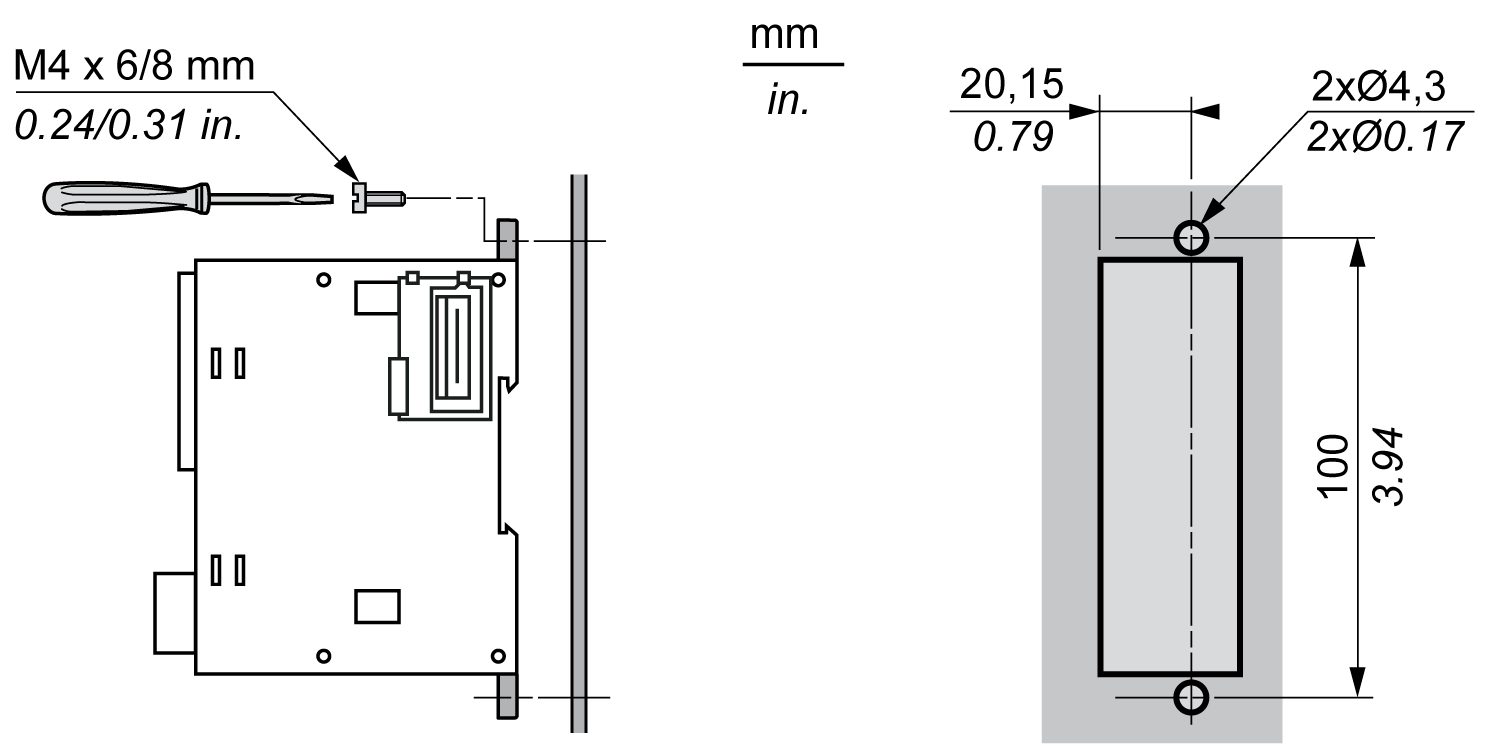

En el siguiente diagrama se muestran los orificios de montaje de los módulos de extensión TM3X•HSC202•:
