Riel DIN (segmento DIN)

Dimensiones del riel DIN, segmento DIN

Puede montar el controlador o el receptor y sus extensiones en un riel DIN de 35 mm (1,38 pulg.) (segmento DIN). El segmento DIN se puede adjuntar a una superficie de montaje lisa, suspender de un bastidor EIA o montar en un armario NEMA.

Rieles DIN simétricos (segmento DIN)

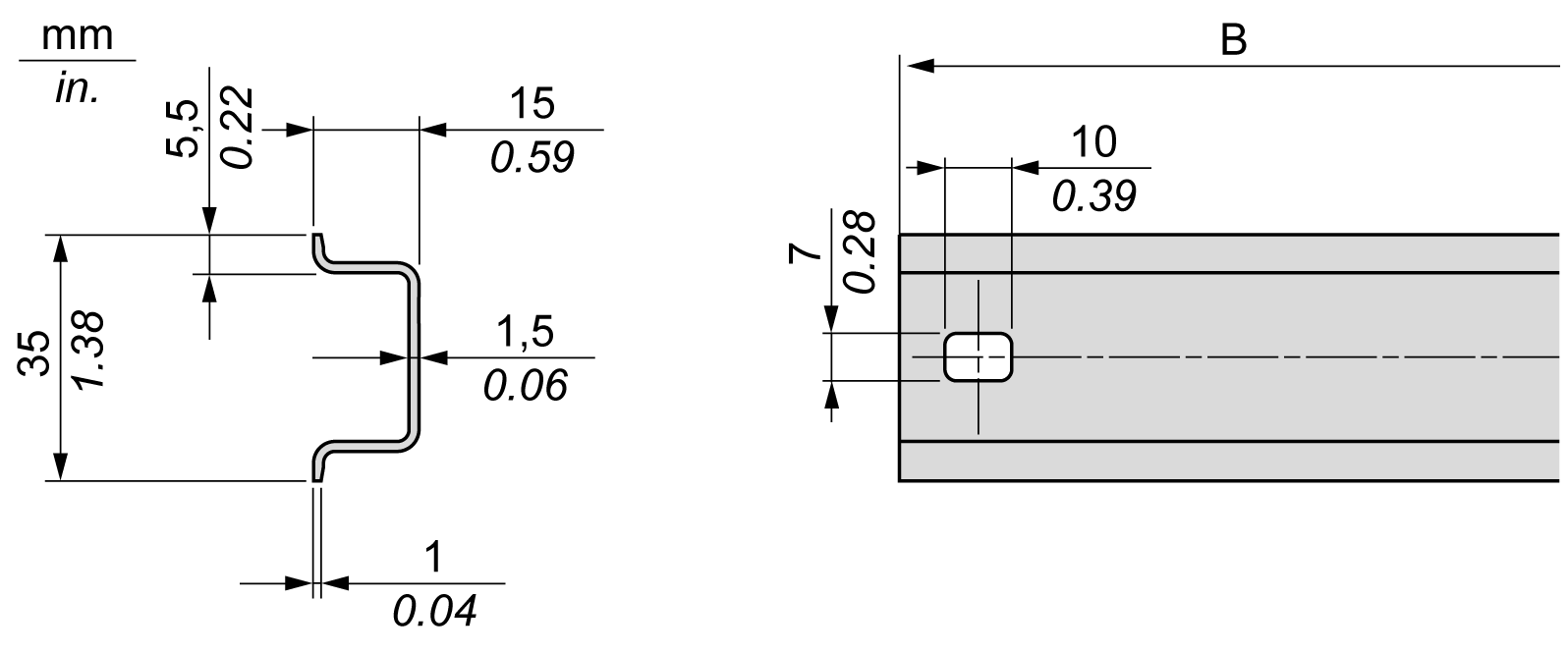

En la ilustración y la tabla siguientes se indican las referencias de los rieles DIN (segmento DIN) para la gama de montaje en pared:

Referencia	Tipo	Perforado	Longitud del segmento (B)
NSYSDR50A	A	En cada extremo	450 mm (17,71 pulg.)
NSYSDR60A	A	En cada extremo	550 mm (21,65 pulg.)
NSYSDR80A	A	En cada extremo	750 mm (29,52 pulg.)
NSYSDR100A	A	En cada extremo	950 mm (37,40 pulg.)

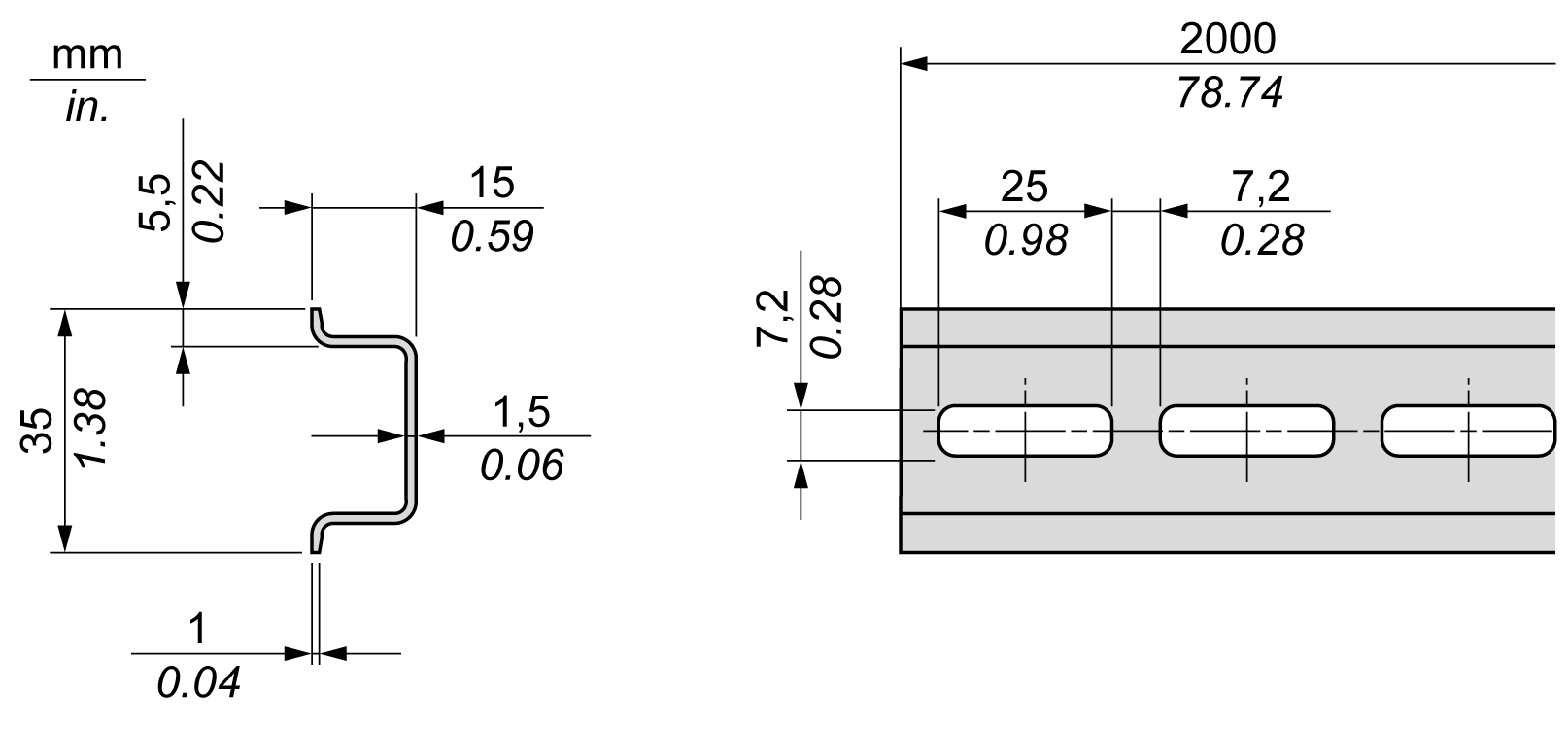

En la ilustración y la tabla siguientes se indican las referencias de los rieles DIN simétricos (segmento DIN) de 2000 mm (78,74 pulg.):

Referencia	Tipo	Perforado	Longitud del segmento
NSYSDR200	A	N°	2000 mm (78,74 pulg.)
NSYSDR200D	A	Sí	2000 mm (78,74 pulg.)

Rieles DIN de doble perfil (segmento DIN)

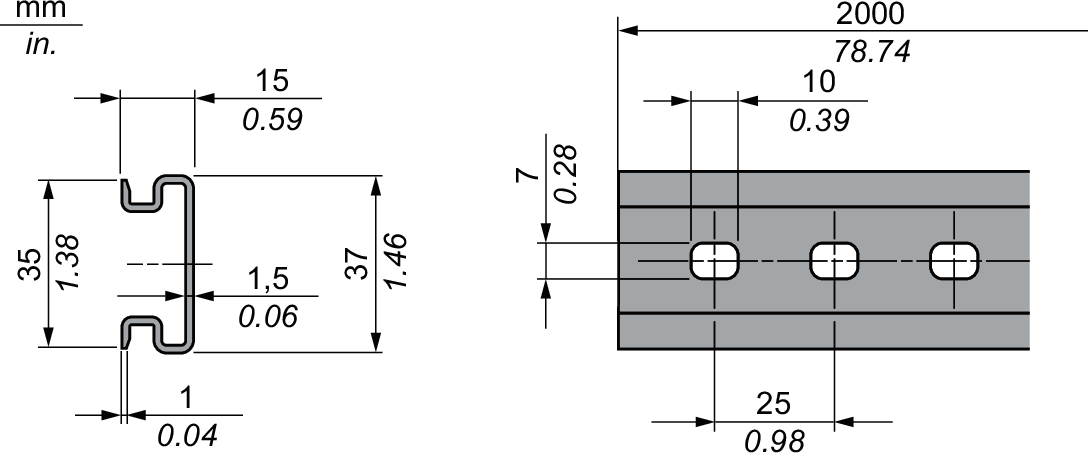

En la ilustración y la tabla siguientes se indican las referencias de los rieles DIN de doble perfil (segmento DIN) de 2000 mm (78,74 pulg.):

Referencia	Tipo	Perforado	Longitud del segmento
NSYDPR200	–	N°	2000 mm (78,74 pulg.)
NSYDPR200D	–	Sí	2000 mm (78,74 pulg.)
