Conexión a tierra de los módulos transmisores y receptores TM3

Descripción general

Debido a los efectos de las interferencias electromagnéticas, los cables que transportan señales de comunicación de bus de campo, E/S analógicas y E/S rápidas deben estar blindados.

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
  • Utilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación.
  • Conecte a tierra los cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación en un único punto1.
  • Enrute las comunicaciones y los cables de E/S por separado de los cables de alimentación.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.

El uso de cables blindados requiere el cumplimiento de las reglas de cableado siguientes:

  • Para las conexiones a tierra de la conexión a tierra de protección (PE), se pueden utilizar conductos metálicos para parte de la longitud del blindaje, siempre que no se interrumpa la continuidad de las conexiones a tierra. Para una toma de tierra funcional (FE), el blindaje pretende atenuar las interferencias electromagnéticas y debe ser continuo en toda la longitud del cable. Si el objetivo es tanto funcional como de protección, como suele ser el caso de los cables de comunicación, el cable deberá disponer de un blindaje continuo.

  • Siempre que sea posible, mantenga los cables que lleven un tipo de señal separados de los cables con otros tipos de señales o de alimentación.

Conexiones de cables blindados

Los cables que transportan señales de comunicación de bus de campo, E/S analógicas y E/S rápidas deben estar blindados. El blindaje debe estar conectado a tierra de un modo seguro. Los blindajes de E/S rápidas y E/S analógicas pueden estar conectados a la conexión a tierra funcional (FE) o a la conexión a tierra de protección (PE) del módulo de extensión TM3. Los blindajes del cable de comunicación del bus de campo deben estar conectados a la conexión a tierra de protección (PE) con un borne de conexión fijado a la placa de conexiones conductora de la instalación.

 ADVERTENCIA
DESCONEXIÓN ACCIDENTAL DE LA CONEXIÓN A TIERRA DE PROTECCIÓN (PE)
  • No utilice la barra de conexión a tierra para proporcionar una conexión a tierra de protección (PE).
  • Utilice la barra de conexión a tierra solo para proporcionar una conexión a tierra funcional (FE).
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Conexión a tierra de protección (PE) en la placa de conexiones

La conexión a tierra de protección (PE) está conectada a la placa de conexiones conductora por medio de un cable resistente, normalmente un cable de cobre trenzado con la máxima sección de cable permitida.

Conexión a tierra funcional (FE) en el carril DIN

El carril DIN del sistema TM3 es común en la conexión a tierra funcional (FE) y siempre debe montarse en una placa de conexiones conductora.

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
Conecte el carril DIN a la toma de tierra funcional (FE) de la instalación.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Conexiones a tierra funcionales (FE)

Para conectar la conexión a tierra funcional (FE):

Paso

Acción

1

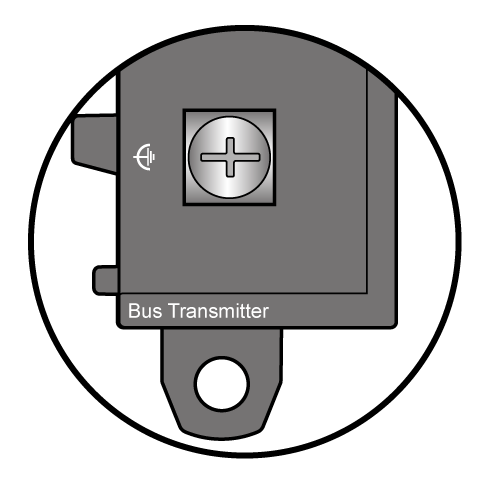

Conecte el cable de conexión a tierra funcional del tornillo de conexión a tierra funcional de TM3XTRA1 a la placa de conexiones conductora.

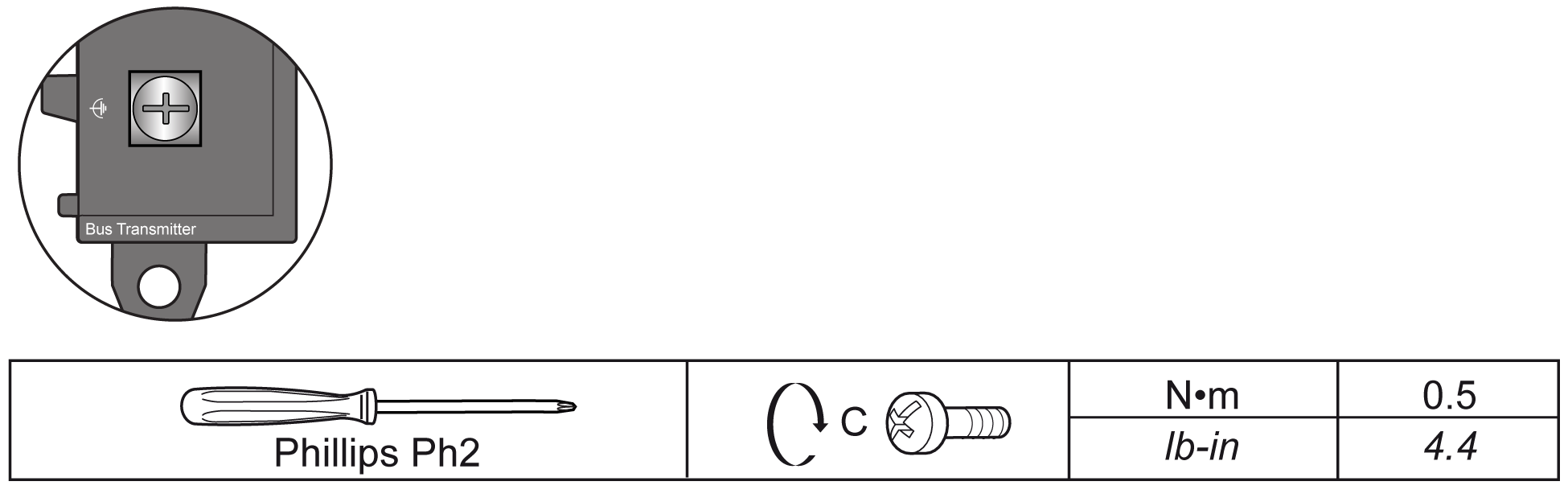

En la tabla siguiente se muestran las características del tornillo que se usará con el cable de conexión a tierra funcional suministrado:

NOTA: Debe conectar la toma a tierra funcional (FE) del módulo transmisor TM3 a la misma toma a tierra funcional conectada a su controlador. Sin la conexión de la toma a tierra funcional, es posible que el módulo transmisor TM3 no establezca ninguna comunicación con el módulo receptor TM3.
 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
  • Asegúrese de que el cable de toma a tierra funcional esté bien conectado entre el tornillo de toma a tierra funcional del módulo transmisor TM3 y la toma a tierra funcional del controlador.
  • Monitorice el estado del bus TM3 en su aplicación para determinar el comportamiento correcto del bus TM3 en caso de producirse una desconexión de la toma a la tierra funcional del módulo transmisor TM3.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

La aplicación del par por encima del límite puede dañar las roscas y los tornillos de los terminales.

AVISO
EQUIPO INOPERATIVO
No apriete los terminales de tornillo más allá del par de apriete máximo indicado (N•m/lb-pulg.).
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

2

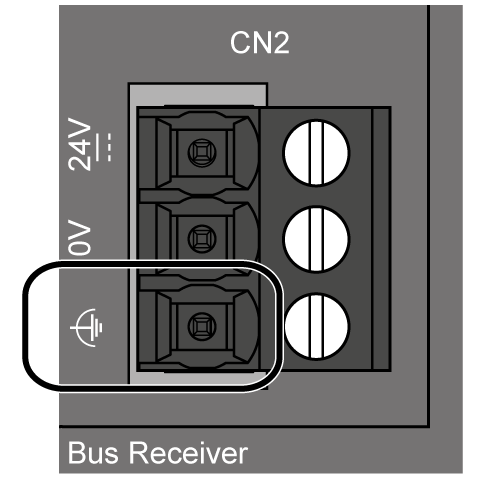

Conecte la conexión a tierra funcional del conector de la fuente de alimentación de TM3XREC1 a la placa de conexiones conductora.

El cable de conexión a tierra funcional requiere una sección de al menos 1,5 mm2 (AWG 16) y una longitud máxima de 120 mm (4,72 pulg.).

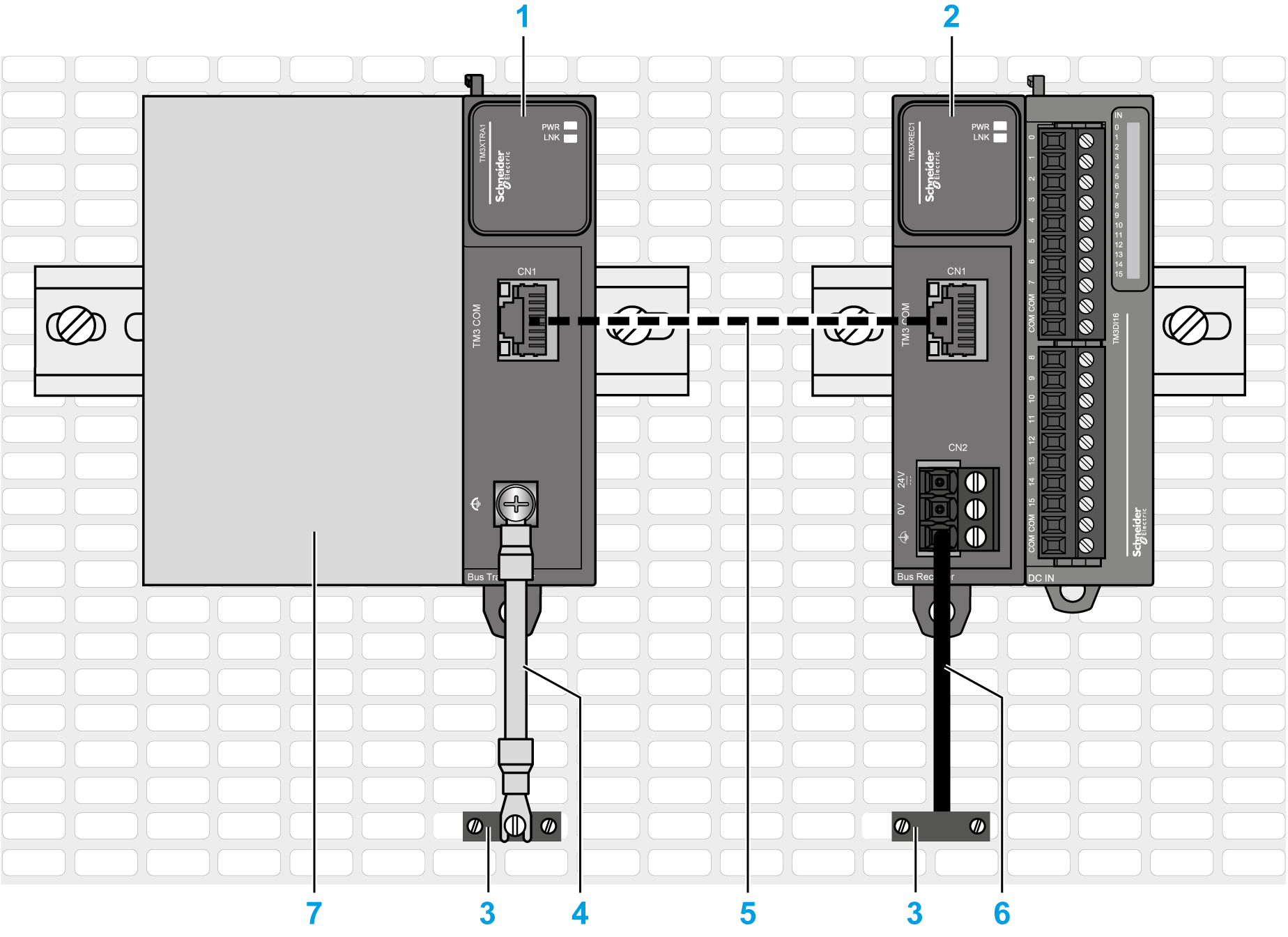

En esta figura se muestra la conexión a tierra con un plano de conexión a tierra común:

(1) TM3XTRA1

(2) TM3XREC1

(3) Conexión a tierra funcional (FE)

(4) Cable de conexión a tierra funcional incluido

(5) Cable ACTPC6FULS••WE

(6) Cable de conexión a tierra suministrado por el usuario

(7) Un módulo de controlador, acoplador de bus o extensión

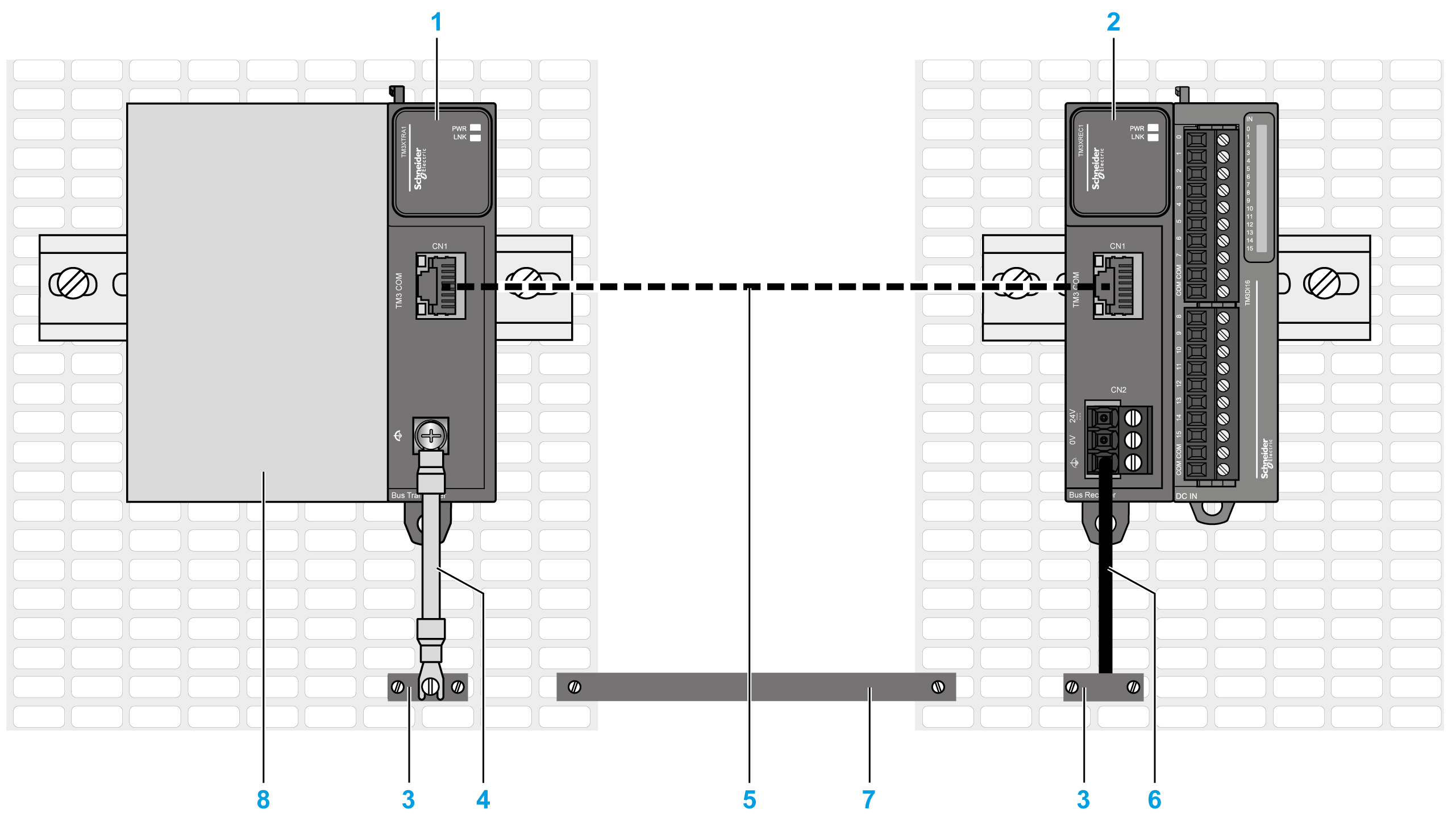

En esta figura se muestra la conexión a tierra con planos de conexión a tierra independientes:

(1) TM3XTRA1

(2) TM3XREC1

(3) Conexión a tierra funcional (FE)

(4) Cable de conexión a tierra funcional incluido

(5) Cable ACTPC6FULS••WE

(6) Cable de conexión a tierra suministrado por el usuario

(7) Conexión a tierra equipotencial

(8) Un módulo de controlador, acoplador de bus o extensión
