Características de TM4ES4

Introducción

Estas son las características generales del módulo TM4ES4.

Consulte también las Características ambientales.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Dimensiones

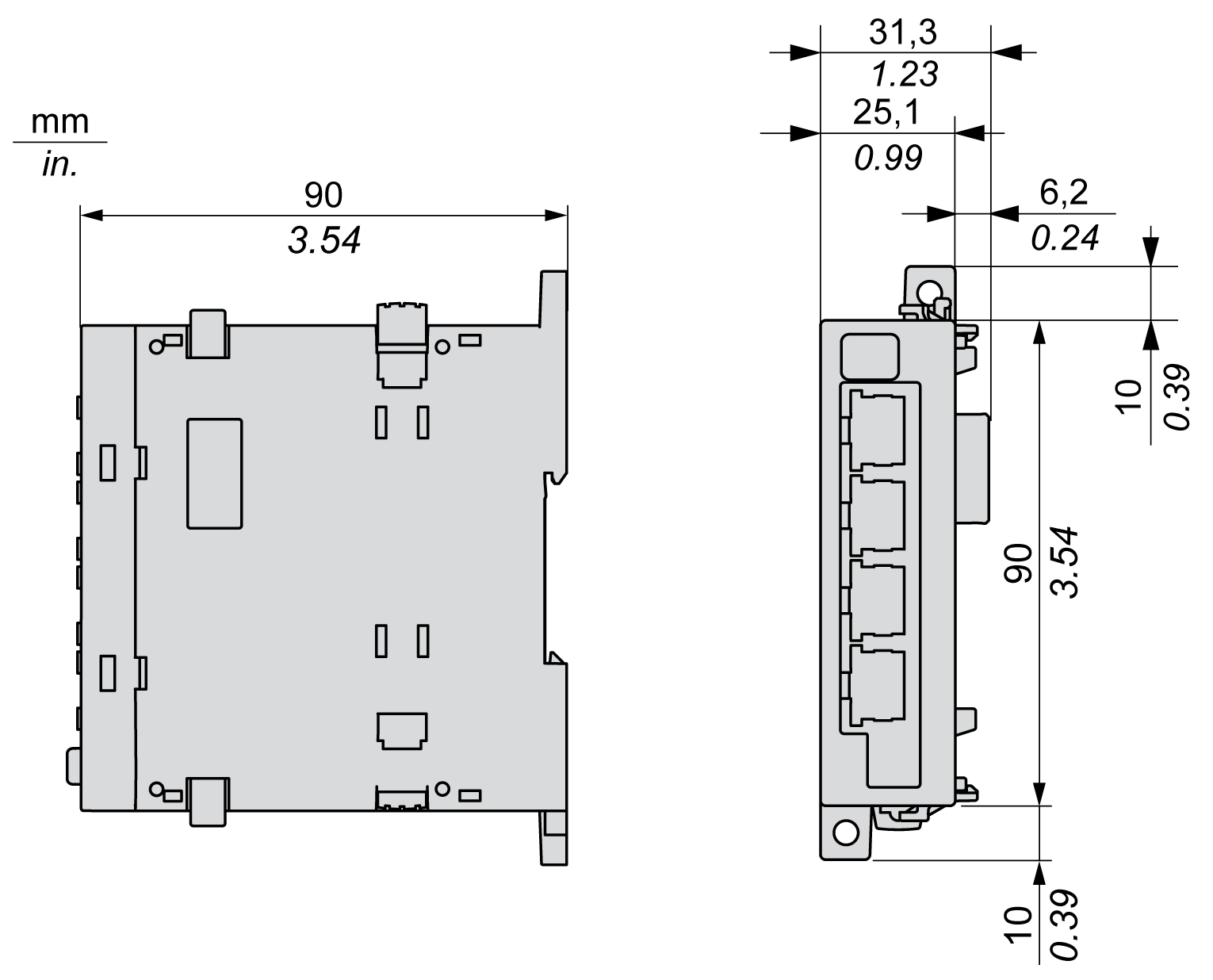

En los siguientes diagramas se muestran las dimensiones del módulo TM4ES4:

Características generales

En la tabla se describen las características generales del módulo TM4ES4:

Característica		Valor
Consumo		360 mA
Potencia disipada		2,5 W
Peso		125 g (4,41 onzas)

Características

En la tabla se describen las características del módulo TM4ES4:

Característica	Descripción
Estándar	Ethernet
Tipo de conector	RJ45
Velocidad de transmisión	Admite Ethernet "10BaseT" y "100BaseTX" con negociación automática
Cruce automático	MDI/MDIX

NOTA: El controlador admite la función de cable de cruce automático MDI/MDIX. No es necesario utilizar cable cruzado especial para conectar dispositivos directamente a este puerto (conexiones sin un concentrador o un conmutador Ethernet).
