El módulo electrónico 4AI ±10 V analógico está equipado con 4 entradas de 12 bits.

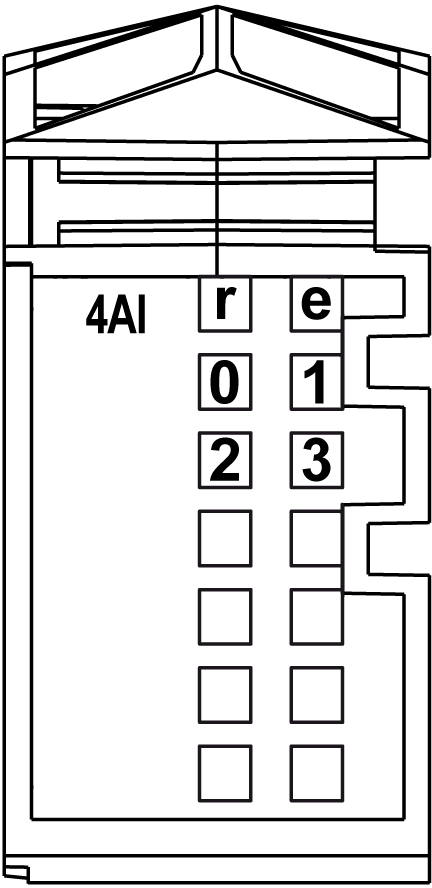

En la siguiente figura se muestran los indicadores LED para 4AI ±10 V.
En la tabla siguiente se muestran los indicadores LED de estado de 4AI ±10 V:
|
Indicadores luminosos |
Color |
Estado |
Descripción |
|---|---|---|---|
|
r |
Verde |
Apagado |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de reseteo |
||
|
Intermitente |
Estado preoperativo |
||
|
Encendido |
Funcionamiento normal |
||
|
e |
Rojo |
Apagado |
Correcto o sin fuente de alimentación |
|
Encendido |
Error detectado o estado de reseteo |
||
|
Parpadeo doble |
Error del sistema detectado: oDesborde del tiempo de ciclo oError de sincronización detectado |
||
|
0-3 |
Verde |
Apagado |
Vía no configurada o conexión abierta o sensor desconectado |
|
Encendido |
Se está ejecutando el convertidor analógico/digital; el valor está disponible |
Características de las entradas
|
|
|
PELIGRO DE INCENDIO |
|
Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la tabla siguiente se proporcionan las características del módulo electrónico 4AI ±10 V:
|
Característica |
Entrada de tensión |
|
|---|---|---|
|
Número de canales de entrada |
4 |
|
|
Rango de entrada |
De -10 a 10 V CC |
|
|
Impedancia de entrada |
Mínimo de 20 MΩ |
|
|
Impedancia de carga |
- |
|
|
Duración del muestreo |
20 ms para todo el módulo 5 ms para un canal |
|
|
Tipo de entrada |
Diferencial |
|
|
Modalidad de conversión |
Registros aproximativos sucesivos |
|
|
Filtro de entrada |
50 ms, no configurable |
|
|
Tolerancia de entrada: desviación máxima a temperatura ambiente de 25 °C (77 °F) |
<0,08 % de la medición |
|
|
Tolerancia de entrada: desviación de temperatura |
0,006%/°C de la medición |
|
|
Tolerancia de entrada: no linealidad |
< 0,025 % de la escala completa (20 V) |
|
|
Resolución digital |
12 bits |
|
|
Valor de resolución |
2.441 mV |
|
|
Rechazo de modalidad común |
CC |
|
|
50 Hz |
||
|
Tipo de cable |
Se requiere cable blindado |
|
|
Rechazo de diafonía entre canales |
70 dB mín. |
|
|
Aislamiento entre canales |
Sin aislamiento |
|
|
Aislamiento entre los canales y el bus |
Véase la nota 1. |
|
|
Señal de entrada permitida |
±30 V CC máx. |
|
|
Protección de entrada |
Protección contra el cableado con tensión de alimentación de 24 V CC |
|
|
Tensión de modalidad común permitida entre canales |
±12 V CC máx. |
|
1 El aislamiento del módulo electrónico es de 500 V CA eficaces entre los componentes electrónicos alimentados por el bus de alimentación de TM5 y la parte alimentada por el segmento de alimentación de E/S de 24 V CC conectada al módulo electrónico. En la práctica, hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra funcional (FE) mediante componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes tienen 30 V CC o 60 V CC. Esto reduce de hecho el aislamiento de todo el sistema de los 500 V CA eficaces.

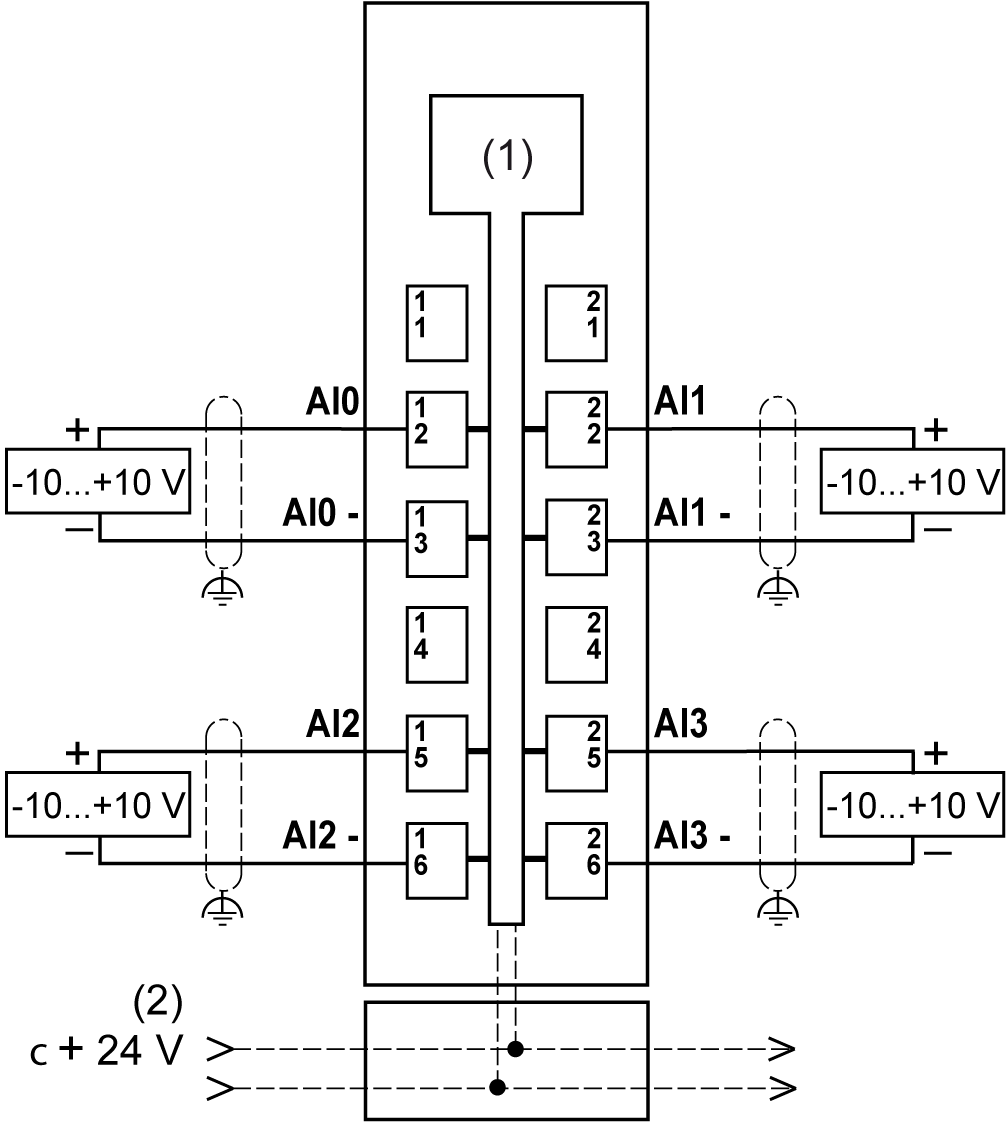

En la figura siguiente se muestra el diagrama de cableado de 4AI ±10 V:
1 Componentes electrónicos internos
2 Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus
U Tensión
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en EcoStruxure Machine Expert, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación. oConecte a tierra los cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación en un único punto1. oEnrute las comunicaciones y los cables de E/S por separado de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.
Para obtener más información, consulte las Normas y recomendaciones del sistema de cableado de TM5.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
