Diagrama de cableado de TM5SDO4R

Diagrama de cableado

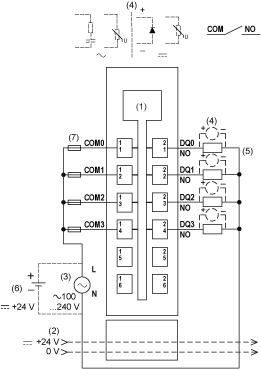

En la ilustración siguiente se muestra el diagrama de cableado de TM5SDO4R:

1 Componentes electrónicos internos

2 Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus

3 Fuente de alimentación externa de 100 a 240 V CA

4 Protección contra carga inductiva

5 Carga de 2 conductores

6 Fuente de alimentación externa de 24 V CC

7 Fusible externo de tipo T con retardo de 5 A y 250 V

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
