Configurar la dirección Sercos III

Sercos III Dirección del módulo

La dirección Sercos III del módulo TM5NS31 se establece mediante dos conmutadores rotativos. La dirección está preestablecida a 0 por defecto. De esta forma, se inicia el direccionamiento automático.

NOTA: Solo se permiten las direcciones del 1 al 239.

La dirección de Sercos III de los conmutadores rotativos se muestra en notación hexadecimal.

En la siguiente figura se muestran los conmutadores rotativos:

En esta tabla se describen las direcciones de Sercos III:

Variables	Descripción
0 dec (0 hex)	Dirección automática (no es una dirección válida); dirección asignada por el controlador En los controladores PacDrive LMC, el ajuste 0 se reconoce cuando el valor `SerialNumberController`, `TopologyAddress` o `ApplicationType` se selecciona para el parámetro `IdentificationMode`⁽¹⁾. En los controladores Modicon TM262M•, el ajuste 0 se reconoce cuando el valor `Topology mode` se selecciona para el parámetro `IdentificationMode`⁽¹⁾.
1-255 dec (1-FF hex)⁽¹⁾	Direccionamiento manual En los controladores PacDrive LMC, el ajuste 0 se reconoce cuando el valor `SercosAddress` se selecciona para el parámetro `IdentificationMode`⁽¹⁾. En los controladores Modicon TM262M•, el ajuste se reconoce cuando el valor `Sercos mode` se selecciona para el parámetro `IdentificationMode`⁽¹⁾.
(1) `IdentificationMode` es un parámetro en EcoStruxure Machine Expert.

Variables

Descripción

0 dec (0 hex)

Dirección automática (no es una dirección válida); dirección asignada por el controlador

En los controladores PacDrive LMC, el ajuste 0 se reconoce cuando el valor SerialNumberController, TopologyAddress o ApplicationType se selecciona para el parámetro IdentificationMode⁽¹⁾.
En los controladores Modicon TM262M•, el ajuste 0 se reconoce cuando el valor Topology mode se selecciona para el parámetro IdentificationMode⁽¹⁾.

1-255 dec (1-FF hex)⁽¹⁾

Direccionamiento manual

En los controladores PacDrive LMC, el ajuste 0 se reconoce cuando el valor SercosAddress se selecciona para el parámetro IdentificationMode⁽¹⁾.
En los controladores Modicon TM262M•, el ajuste se reconoce cuando el valor Sercos mode se selecciona para el parámetro IdentificationMode⁽¹⁾.

(1) IdentificationMode es un parámetro en EcoStruxure Machine Expert.

Ejemplo de establecimiento de dirección de Sercos III

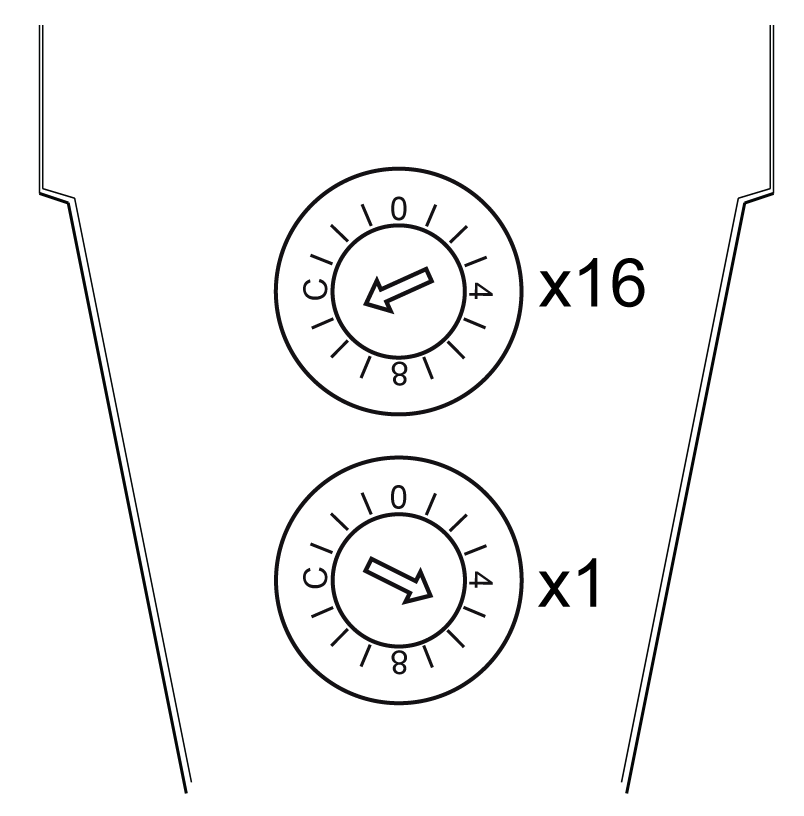

En la figura siguiente se muestra un ejemplo de cuando la dirección de Sercos III está configurada en 181 (decimal):

(x16) Conmutador rotativo de orden más elevado: establecido en B (hex) = 11 (decimal)

(x1) Conmutador rotativo de orden más bajo: establecido en 5 (hex) = 5 (decimal)

Dirección de Sercos III = 11x16 + 1x5 = 181
