En la tabla siguiente se proporcionan las principales características del bloque TM7BAM4CLA:
|
Características principales |
||
|---|---|---|
|
Número de canales de entrada |
2 |
|
|
Número de canales de salida |
2 |
|
|
Tipo de señal |
Corriente |
|
|
Rango de entrada |
De 0 a 20 mA |
|
|
Rango de salida |
0...20 mA |
|
|
Resolución |
12 bits |
|
|
Tipo de conexión del sensor/actuador |
M12, con codificación A, tipo de conector hembra |
|

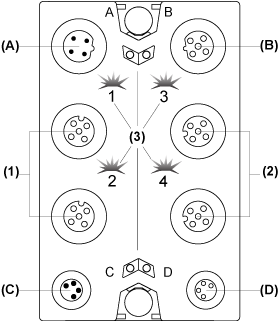

En la siguiente figura se muestra el bloque TM7BAM4CLA:
(A) Conector IN de bus de TM7
(B) Conector OUT de bus de TM7
(C) Conector IN de alimentación de 24 V CC
(D) Conector OUT de alimentación de 24 V CC
(1) Conectores de entrada
(2) Conectores de salida
(3) Indicadores LED de estado
Asignaciones de canal y conector
En la tabla siguiente se proporcionan las asignaciones de canal y conector del bloque TM7BAM4CLA. Para obtener más información, consulte la Ficha de Configuración de E/S:
|
Conectores de E/S |
Indicadores LED de estado de E/S |
Tipo de canal |
Canales |
|---|---|---|---|
|
1 |
1 |
Entrada |
I0 |
|
2 |
2 |
Entrada |
I1 |
|
3 |
3 |
Salida |
Q0 |
|
4 |
4 |
Salida |
Q1 |

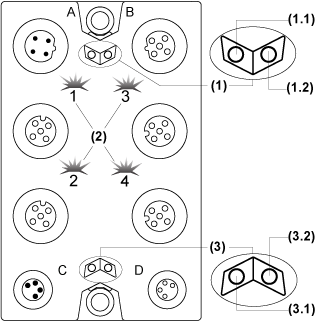

En la figura siguiente se muestran los indicadores LED de estado del bloque TM7BAM4CLA:
(1) Indicadores LED de estado del bus de TM7, conjunto de dos indicadores LED: 1.1 (verde) y 1.2 (rojo)
(2) Indicadores LED de estado de E/S, compuestos por dos conjuntos de dos indicadores LED: 1 y 2 (verde), 3 y 4 (amarillo)
(3) Indicadores LED de estado del bloque de E/S, conjunto de dos indicadores LED: 3.1 (verde) y 3.2 (rojo)
En la tabla siguiente se proporcionan los indicadores LED de estado del bus de TM7 del bloque TM7BAM4VLA:
|
Indicadores LED de estado del bus de TM7 |
Descripción |
|
|---|---|---|
|
Indicadores LED 1.1 |
Indicadores LED 1.2 |
|
|
APAGADO |
APAGADO |
No hay ninguna fuente de alimentación en el bus de TM7 |
|
ENCENDIDO |
ENCENDIDO |
El bus de TM7 está en estado preoperativo: ofuente de alimentación en el bus de TM7 y obloque no inicializado |
|
ENCENDIDO |
APAGADO |
El bus de TM7 está en estado operativo |
|
APAGADO |
ENCENDIDO |
Detectado error de bus de TM7 |
En la tabla siguiente se proporcionan los indicadores LED de estado de E/S del bloque TM7BAM4VLA:
|
Indicadores LED de canal |
Estado |
Descripción |
|---|---|---|
|
1 y 2 |
APAGADO |
Conexión abierta o sensor/actuador desconectado |
|
Intermitente |
Desborde/transgresión por debajo de rango de la señal de entrada |
|
|
ENCENDIDO |
Se está ejecutando el convertidor analógico/digital; hay un valor disponible |
|
|
3 y 4 |
APAGADO |
El relé de habilitación todavía no está cerrado, no hay valor disponible distinto de 0 |
|
ENCENDIDO |
Se está ejecutando el convertidor analógico/digital; hay un valor disponible |
En la tabla siguiente se proporcionan los indicadores LED de estado de los bloques de E/S del bloque TM7BAM4VLA:
|
Indicadores LED de estado del bloque |
Estado |
Descripción |
|---|---|---|
|
3.1 |
APAGADO |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de reseteo |
|
|
Intermitente |
Estado preoperativo |
|
|
ENCENDIDO |
Estado operativo |
|
|
3.2 |
APAGADO |
Correcto o sin fuente de alimentación |
|
Parpadeo simple |
Error detectado en un canal de E/S. Desborde/transgresión por debajo de rango de la señal de entrada Desborde/transgresión por debajo de rango de la señal de entrada |
|
|
Parpadeo doble |
La fuente de alimentación no está en el rango válido |
|
|
ENCENDIDO |
Error detectado o estado de reseteo |
