Paramètres de consigne de limite et paramètres de rampe dans l'ATV340S

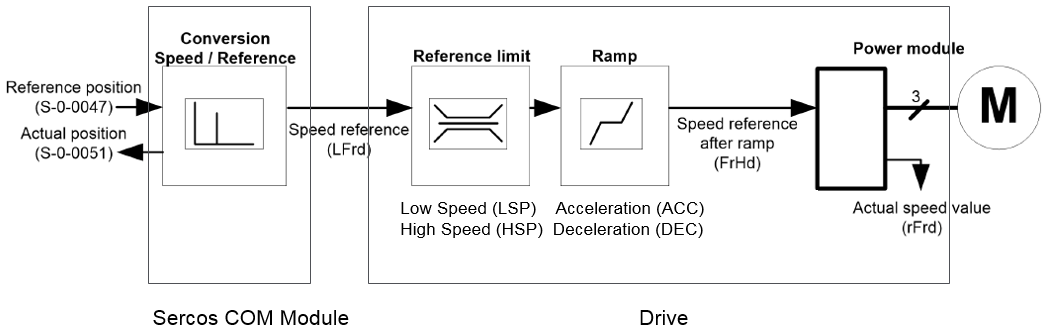

La figure suivante représente le flux fonctionnel dans l'ATV340S :
Les consignes de limite Vitesse faible (LSP) et Haute vitesse (HSP) du variateur sont exprimées en 1/s.
LSP doit être réglé sur 0. HSP doit être réglé sur la valeur maximale.
NOTE : définissez les paramètres de rampe du variateur via le clavier graphique ou le logiciel SoMove, en tenant compte des contraintes mécaniques de la machine. (Pour plus d'informations, consultez le document ATV340S - Guide d'installation. Pour savoir comment utiliser SoMove, consultez le Schneider Electric SoMove website.)
Les valeurs des paramètres de rampe d'accélération (ACC) et de décélération (DEC) du variateur sont exprimées en s.
ACC doit être réglé sur 0. DEC doit être défini sur la limite mécanique de l'axe.
La valeur de rampe en cas d'arrêt rapide est générée à l'aide du diviseur DCF du variateur. Ce diviseur de rampe DCF doit être réglé sur 1 à l'aide de la bibliothèque PD_PacDriveLib (pour plus d'informations, consultez le Guide de la bibliothèque PD_PacDriveLib).
