ReadAnalogInputs

ReadAnalogInputs_LXM28

Description fonctionnelle

Ce bloc fonction lit les valeurs des entrées analogiques.

Nom de la bibliothèque et espace de noms

Nom de la bibliothèque : Lexium 28

Espace de noms : SEM_LXM28

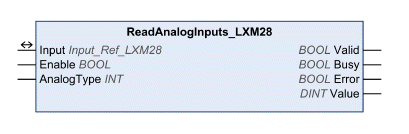

Représentation graphique

Entrées

Entrée	Type de données	Description
Enable	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction. oFALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE. oTRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE.
AnalogType	INT	Plage de valeurs : 1 à 2 Valeur par défaut : 1 Sélection de l'entrée analogique o1 : entrée analogique du couple de référence o2 : entrée analogique de la vitesse de référence

Entrée

Type de données

Description

Enable

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction.

oFALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE.

oTRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE.

AnalogType

INT

Plage de valeurs : 1 à 2

Valeur par défaut : 1

Sélection de l'entrée analogique

o1 : entrée analogique du couple de référence

o2 : entrée analogique de la vitesse de référence

Sorties

Sortie	Type de données	Description
Valid	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. Les valeurs des sorties ne sont pas valides. TRUE : l'exécution a abouti sans erreur détectée. Les valeurs des sorties sont valides et leur traitement peut se poursuivre.
Busy	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution du bloc fonction n'a pas encore commencé ou n'est pas terminée. TRUE : le bloc fonction est en cours d'exécution.
Error	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.
Value	DINT	Plage de valeurs : -10000 à 10000 Valeur par défaut : 0 Correspond à la tension d'entrée en mV au niveau de l'entrée analogique.

Entrées/Sorties

Entrée/Sortie	Type de données	Description
Input	Input_Ref_LXM28	Input est un type de données spécial pour les entrées numériques et analogiques (le cas échéant). Le type de données correspond à la référence d'axe à partir de la configuration de l'équipement (instance) auquel appartiennent les entrées (identique à Axis). Dans le cas de blocs fonction fournis pour la lecture des entrées analogiques et numériques, Input remplace l'entrée Axis.

Informations complémentaires
