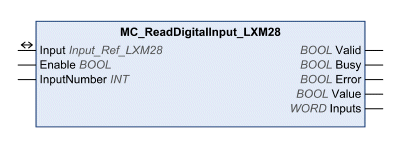

Ce bloc fonction permet de lire l'état des entrées numériques du variateur.
Nom de la bibliothèque et espace de noms
Nom de la bibliothèque : Lexium 28
Espace de noms : SEM_LXM28
|
Entrée |
Type de données |
Description |
|---|---|---|
|
Enable |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. L'entrée Enable démarre ou arrête l'exécution d'un bloc fonction. oFALSE : l'exécution du bloc fonction s'arrête. Les sorties Valid, Busy et Error sont réglées sur FALSE. oTRUE : le bloc fonction est en cours d'exécution. Le bloc fonction continue son exécution tant que l'entrée Enable est associée à la valeur TRUE. |
|
InputNumber |
INT |
Plage de valeurs : 1 à 8 Valeur par défaut : 1 Numéro de l'entrée à lire. o1 : DI1 o2 : DI2 o3 : DI3 o4 : DI4 o5 : DI5 o6 : DI6 o7 : DI7 o8 : DI8 |
|
Sortie |
Type de données |
Description |
|---|---|---|
|
Valid |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. Les valeurs des sorties ne sont pas valides. TRUE : l'exécution a abouti sans erreur détectée. Les valeurs des sorties sont valides et leur traitement peut se poursuivre. |
|
Busy |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution du bloc fonction n'a pas encore commencé ou n'est pas terminée. TRUE : le bloc fonction est en cours d'exécution. |
|
Error |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction. |
|
Value |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : niveau 0 V sur l'entrée sélectionnée. oTRUE : niveau 24 V sur l'entrée sélectionnée. |
|
Inputs |
WORD |
Plage de valeurs : 00 à FFh Valeur par défaut : 00h Image des entrées sous la forme d'un profil binaire. Bit 0 = première entrée. oBit 0 : DI1 oBit 1 : DI2 oBit 2 : DI3 oBit 3 : DI4 oBit 4 : DI5 oBit 5 : DI6 oBit 6 : DI7 oBit 7 : DI8 |
|
Entrée/Sortie |
Type de données |
Description |
|---|---|---|
|
Input |
Input_Ref_LXM28 |
Input est un type de données spécial pour les entrées numériques et analogiques (le cas échéant). Le type de données correspond à la référence d'axe à partir de la configuration de l'équipement (instance) auquel appartiennent les entrées (identique à Axis). Dans le cas de blocs fonction fournis pour la lecture des entrées analogiques et numériques, Input remplace l'entrée Axis. |
Pour obtenir une description des entrées numériques, consultez le manuel du produit.
