MC_Reset_LXM28

Description fonctionnelle

Ce bloc fonction permet d'acquitter une erreur détectée. La mémoire d'erreur est vidée afin de la rendre disponible pour les futurs messages d'erreur. Si l'étage de puissance a été désactivé par la réponse d'erreur automatique, il est possible de le réactiver, pourvu que la cause de l'erreur détectée ait été corrigée une fois le message d'erreur acquitté.

Nom de la bibliothèque et espace de noms

Nom de la bibliothèque : Lexium 28

Espace de noms : SEM_LXM28

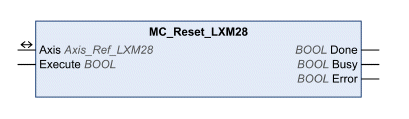

Représentation graphique

Entrées

Entrée	Type de données	Description
Execute	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Les blocs fonction qui déclenchent un mouvement peuvent être redémarrés en cours d'exécution. Les valeurs cibles sont remplacées par de nouvelles valeurs lorsque se produit le front montant. Un front montant au niveau de l'entrée Execute est ignoré pendant l'exécution des blocs fonction. oFALSE : si Enable est associé à la valeur FALSE, les sorties Done, Error ou CommandAborted ont la valeur TRUE pendant un cycle. oTRUE : si Enable est associé à la valeur FALSE, les sorties Done, Error ou CommandAborted conservent la valeur TRUE.

Entrée

Type de données

Description

Execute

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Les blocs fonction qui déclenchent un mouvement peuvent être redémarrés en cours d'exécution. Les valeurs cibles sont remplacées par de nouvelles valeurs lorsque se produit le front montant. Un front montant au niveau de l'entrée Execute est ignoré pendant l'exécution des blocs fonction.

oFALSE : si Enable est associé à la valeur FALSE, les sorties Done, Error ou CommandAborted ont la valeur TRUE pendant un cycle.

oTRUE : si Enable est associé à la valeur FALSE, les sorties Done, Error ou CommandAborted conservent la valeur TRUE.

Sorties

Sortie	Type de données	Description
Done	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. TRUE : exécution terminée sans erreur détectée.
Busy	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : l'exécution du bloc fonction n'a pas encore commencé ou n'est pas terminée. TRUE : le bloc fonction est en cours d'exécution.
Error	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.

Sortie

Type de données

Description

Done

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée.

TRUE : exécution terminée sans erreur détectée.

Busy

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

FALSE : l'exécution du bloc fonction n'a pas encore commencé ou n'est pas terminée.

TRUE : le bloc fonction est en cours d'exécution.

Error

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée.

TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.

Entrées/Sorties

Entrée/Sortie	Type de données	Description
Axis	Axis_Ref_LXM28	Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de SoMachine.

Informations complémentaires

Diagramme états-transitions PLCopen

Traitement des erreurs
