Description générale du produit
Le produit est un axe à flèche qui peut fonctionner en avant et en arrière dans une même direction. L'axe à colonnes est basé sur un corps d'axe et un guidage à roulement à billes linéaire.
En fonction de la taille de l'axe, un est entraîné par une crémaillère ou une courroie crantée.
|

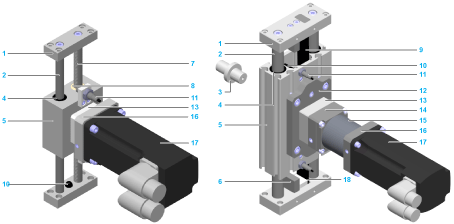

Axe avec entraînement à crémaillère |
Axe avec entraînement à courroie crantée |
|
|
|
1 Plaque d'extrémité 2 Arbre de guidage 3 Extension d'arbre 4 Roulement à billes linéaire 5 corps d'axe 6 Bloc de contact 7 Crémaillère 8 Palier lisse 9 Courroie crantée 10 Amortisseur en caoutchouc |
11 Capteur (équipement en option) 12 Plaque d'adaptation du corps de l'axe 13 Boîtier de couplage avec pièces d'accouplement (équipement en option) 14 Adaptation réducteur (équipement en option) 15 Réducteur (équipement en option) 16 Adaptation moteur (équipement en option) 17 Moteur (équipement en option) 18 Tendeur de courroie crantée |
L'axe présente les fonctionnalités et options suivantes :
oRigidité importante pour les faibles courses
oFaible masse mobile
oEspace d'installation compact
oPlusieurs longueurs de course disponibles
oLubrifié à vie
oIntégration aisée dans les machines et systèmes
oMontage du moteur et du réducteur via des systèmes de couplage compacts
oTaraudages de fixation avec lamages pour les bagues de centrage au niveau des plaques d'extrémité permettant un montage reproductible de la charge utile
oOptions
oCourroie crantée antistatique
oRésistance accrue à la corrosion
oCapteurs en tant que contacts normalement ouverts / normalement fermés et en version NPN/PNP
oDifférents moteurs et réducteurs
Types d'éléments d'entraînement mécanique
Deux éléments d'entraînement de l'axe sont disponibles pour les . Le tableau suivant indique l'axe considéré et l'élément d'entraînement mécanique correspondant. Vous trouverez une description détaillée des noms des dans la section Codification.
|
Crémaillère |
Courroie crantée |
|---|---|
|
Lexium CAR40RC |
– |
|
– |
Lexium CAR41BC |
|
– |
Lexium CAR42BC |
|
– |
Lexium CAR43BC |
|
– |
Lexium CAR44BC |
Toutes les tailles de sont équipées de roulements à billes linéaires, sauf le Lexium CAR40 qui présente à la fois des roulements à billes linéaires et des paliers lisses. Vous trouverez une description détaillée des noms des dans la section Codification.
|
Crémaillère |
Courroie crantée |
|---|---|
|
Lexium CAR40RC |
– |
|
– |
Lexium CAR41BC |
|
– |
Lexium CAR42BC |
|
– |
Lexium CAR43BC |
|
– |
Lexium CAR44BC |
Options de montage pour moteur et/ou réducteur

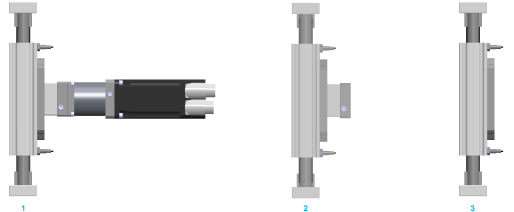

La figure suivante présente les options de montage de moteur et/ou réducteur pour les produits .
1 Moteur et/ou réducteur montés à droite
2 Dispositif d'adaptation monté à droite
3 Sans moteur ou réducteur
Direction de montage du moteur et du réducteur

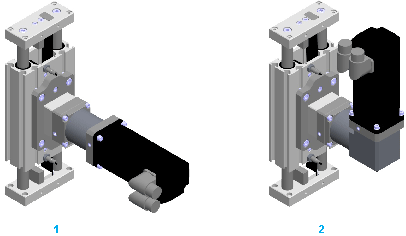

La figure suivante présente les directions de montage possibles pour les combinaisons moteur/réducteur. Le moteur ou le réducteur est couplé à l'aide d'un couplage élastomère préchargé.
1 Montage droit
2 Montage avec réducteur pivotant sur 4 x 90°
