Stratégie d'attribution d'adresse IP

Présentation

Cette section décrit la procédure à suivre pour la mise en œuvre de la stratégie d'affectation des adresses IP des équipements réseau :

Configurez le port Ethernet industriel du contrôleur :
- Paramètres réseau : adresse IP, masque de sous-réseau et adresse de passerelle.
- Choisissez la méthode d'adressage IP à utiliser.
Configurez le Gestionnaire de protocole.

Configuration du port Ethernet industriel

Pour configurer le port Ethernet industriel, procédez comme suit :

Etape	Action

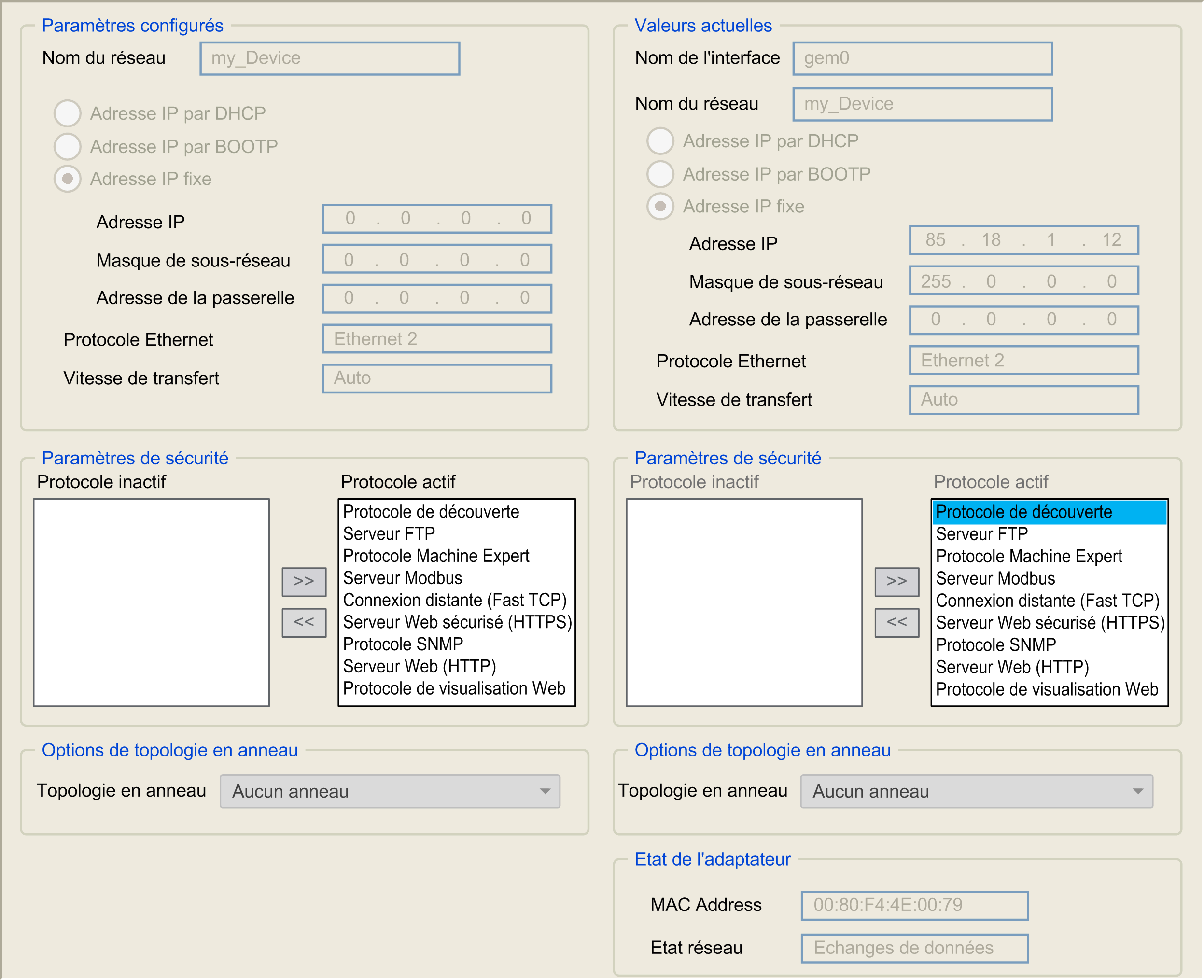

1	Dans l'arborescence Equipements, double-cliquez sur le nœud du port Ethernet industriel. L'onglet de configuration s'affiche, par exemple : Remarque : En mode connecté (en ligne), les deux fenêtres s'affichent. Vous ne pouvez pas les modifier. En mode déconnecté (hors ligne), les fenêtres des Paramètres configurés et des options de la Topologie en anneau s'affichent en fonction de la référence du contrôleur. Vous pouvez les modifier.
2	Sélectionnez adresse IP fixe.
3	Définissez l'Adresse IP. Cette adresse IP est utilisée dans la planification du réseau.
4	Définissez le Masque de sous-réseau.
5	Vérifiez que l'Adresse de passerelle est définie par défaut sur `0.0.0.0`. La passerelle permet de router un message vers un équipement n'appartenant pas au réseau local. En l'absence de passerelle, l'adresse de passerelle est `0.0.0.0`.
6	Cochez les cases Paramètres de sécurité suivantes : Serveur Web actif : utilisé pendant les phases de configuration et de maintenance Serveur FTP actif : utilisé par le service FDR
7	Cochez la case Serveur DHCP actif si vous utilisez un serveur DHCP pour attribuer les adresses IP. Pour plus d'informations, consultez la section Méthodes d'adressage IP.
