1

Créez ou ouvrez le projet EcoStruxure Machine Expert.

–

2

Ajoutez un contrôleur prenant en charge EtherNet/IP ou Modbus TCP/IP depuis le Catalogue matériel > Contrôleur à votre projet.

Résultat : un noeud contrôleur est ajouté à l'arborescence des Equipements avec plusieurs sous-noeuds.

Pour plus d'informations, voir le chapitre Ajout d'équipements par glisser-déposer dans le Guide de programmation.

3

Dans le catalogue matériel, sélectionnez le gestionnaire de communication suivant, en fonction du contrôleur utilisé :

oPour les contrôleurs M241 ou M251, sélectionnez Gestionnaire Ethernet industriel.

oPour les contrôleurs M262, sélectionnez  Scrutateur EthernetIP ou Scrutateur d'E/S Modbus TCP selon que les services de scrutation EtherNet/IP ou Modbus TCP sont nécessaires.

Résultat : le gestionnaire de communication sélectionné est ajouté en tant que sous-noeud du noeud Ethernet dans l'arborescence des Equipements.

Pour plus d'informations, voir le chapitre Ajout de gestionnaire de communication dans le Guide de programmation.

4

Cliquez avec le bouton droit sur le sous-noeud du gestionnaire, et exécutez la commande Ajouter l'équipement pour ajouter un élément TeSys Island.

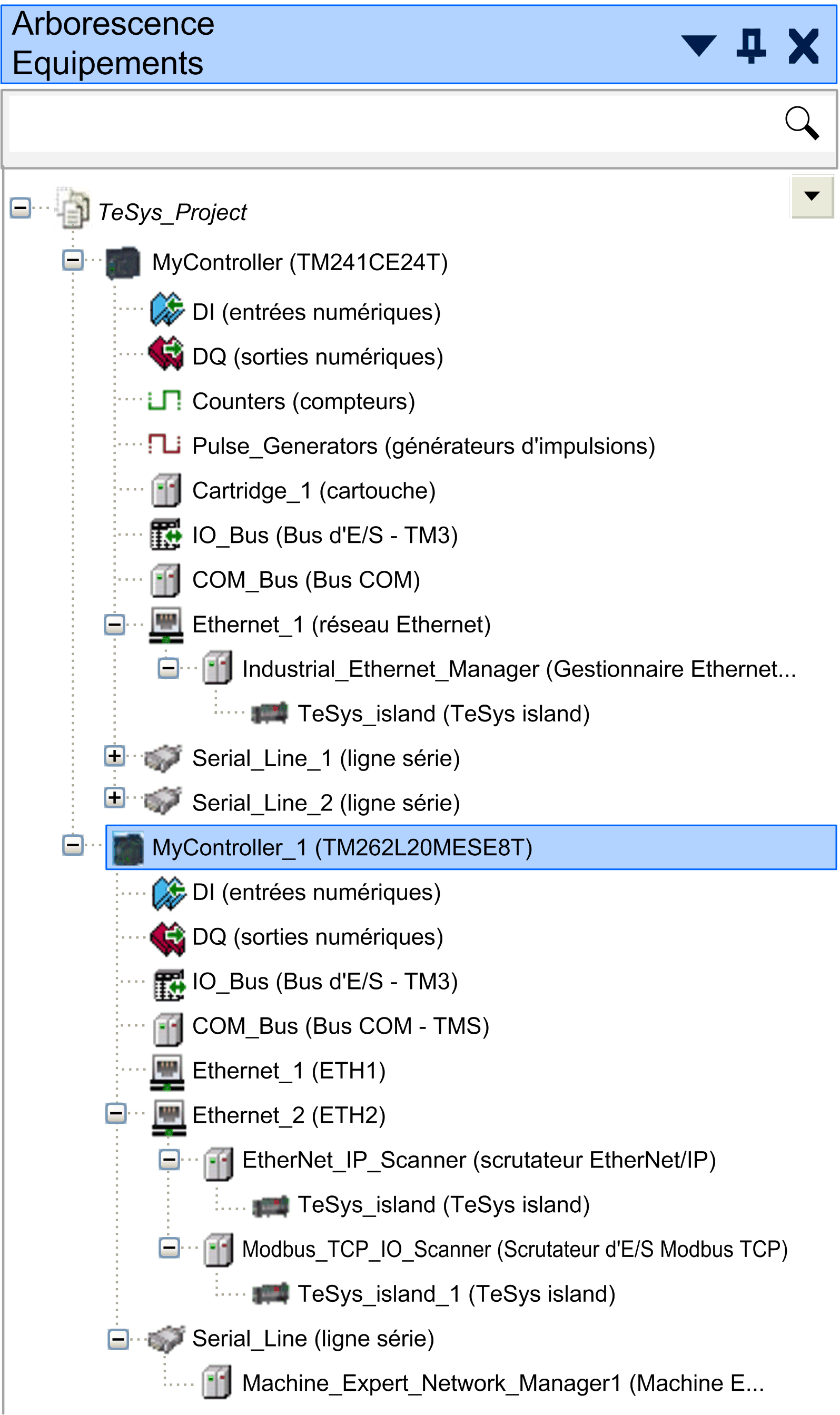

Résultat : un sous-noeud TeSys_island est ajouté sous le noeud de communication sélectionné dans l'arborescence Equipements.

Pour plus d'informations, voir le chapitre Ajout d'équipements à un gestionnaire de communication dans le Guide de programmation.
