Indicateurs du Lexium 62 Power Supply

Présentation

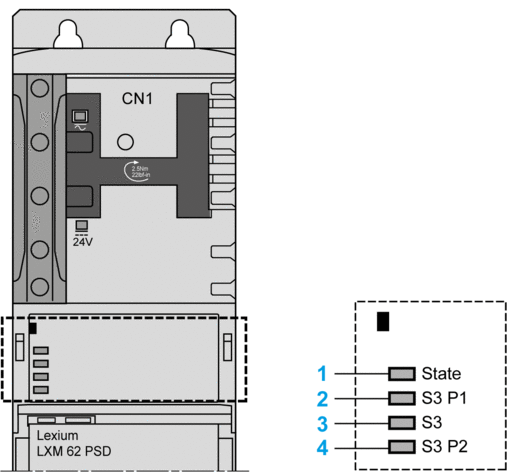

Le module Lexium 62 Power Supply comprend quatre voyants LED qui fournissent des informations d'état.

1 Voyant LED State

2 Voyant LED S3 P1 indiquant l'état du port 1 de la communication Sercos III

3 Voyant LED S3 de la communication Sercos III

4 Voyant LED S3 P2 indiquant l'état du port 2 de la communication Sercos III

Bouton de réinitialisation

Appuyez sur le bouton de réinitialisation pour réinitialiser et redémarrer le Lexium 62 Power Supply.

Voyant LED d'état

Couleur/état du voyant	Description	Instructions/informations à l'attention de l'utilisateur
Eteint	Appareil hors tension ou inopérant pour une autre raison.	Vérifier l'alimentation Remplacer l'appareil.
Vert clignotant (4 Hz, 125 ms)	Initialisation de l'appareil (démarrage du micrologiciel, vérification de la compatibilité du matériel, mise à jour du micrologiciel)	Attendre la fin de l'initialisation.
Vert clignotant lentement (2 Hz, 250 ms)	Identification de l'appareil.	Si nécessaire, identifier l'appareil depuis EcoStruxure Machine Expert, tel que défini par la configuration du contrôleur.
Vert fixe	Appareil initialisé, en attente de la configuration.	Configurer l'appareil comme étant actif. Configurer l'appareil comme étant inactif. Configurer l'appareil pour exécuter les déplacements.
Rouge fixe	Erreur non récupérable détectée nécessitant l'intervention de l'utilisateur : Horloge de surveillance Micrologiciel Somme de contrôle Erreur interne détectée	Redémarrage (réinitialisation de l'alimentation) Si la situation persiste, remplacer l'appareil.
Rouge clignotant lentement (2 Hz, 250 ms)	Erreur générale détectée.	L'arborescence des équipements EcoStruxure Machine Expert affiche l'erreur détectée. Réinitialiser l'erreur détectée dans le menu En ligne > Réinitialiser les messages de diagnostic du contrôleur de EcoStruxure Machine Expert Logic Builder. Sinon, redémarrer l'appareil.

Voyant LED ports S3 1 et 2

Couleur/état du voyant	Description
Eteint	Aucun câble raccordé.
Orange fixe	Câble raccordé, pas de communication Sercos.
Vert fixe	Câble raccordé, communication Sercos active.

Voyant LED S3

Couleur/état du voyant	Description	Instructions/informations à l'attention de l'utilisateur
Éteint	L'appareil est hors tension, n'est pas opérationnel, ou aucune communication n'est active à cause d'une connexion coupée ou débranchée.	Démarrer Sercos ou vérifier les connexions et câbles Sercos.
Vert fixe	Raccordement Sercos actif sans erreur détectée au niveau du connecteur CP4.	–
Vert clignotant (4 Hz, 125 ms)	Appareil en mode bouclage. Le bouclage désigne la situation dans laquelle les télégrammes Sercos doivent être renvoyés sur le même port que celui utilisé pour leur réception. Causes possibles: Rupture de topologie de ligne ou de boucle Sercos.	Solution : Fermer l'anneau. État de réinitialisation : Acquitter l'erreur détectée dans le menu En ligne > Réinitialiser les messages de diagnostic du contrôleur de EcoStruxure Machine Expert Logic Builder. Autre solution : basculer de CP0 à CP1. NOTE : L'état du voyant reste inchangé en cas de détection d'une coupure de topologie de ligne ou d'anneau pendant la phase CP1 (appareil en mode bouclage).
Rouge fixe	Classe de diagnostic 1 du Sercos (DC1) : détection d'une erreur sur le port 1 et/ou le port 2.	État de réinitialisation : Acquitter l'erreur détectée dans le menu En ligne > Réinitialiser les messages de diagnostic du contrôleur de EcoStruxure Machine Expert Logic Builder.
Rouge/vert clignotant (4 Hz, 125 ms)	Erreur de communication détectée. Causes possibles: Fonctionnement incorrect du télégramme. Erreur de CRC détectée.	État de réinitialisation : L'erreur détectée s'affiche dans la configuration. Acquitter l'erreur détectée dans le menu En ligne > Réinitialiser les messages de diagnostic du contrôleur de EcoStruxure Machine Expert Logic Builder.
Orange fixe	L'appareil est dans une phase de communication CP0 jusqu'à CP3 inclus, ou HP0 jusqu'à HP2 inclus. Télégrammes Sercos reçus.	–
Orange clignotant (4 Hz, 125 ms)	Identification de l'appareil.	NOTE : Le voyant d'état de l'axe présent sur le variateur indique aussi l'appareil identifié.
