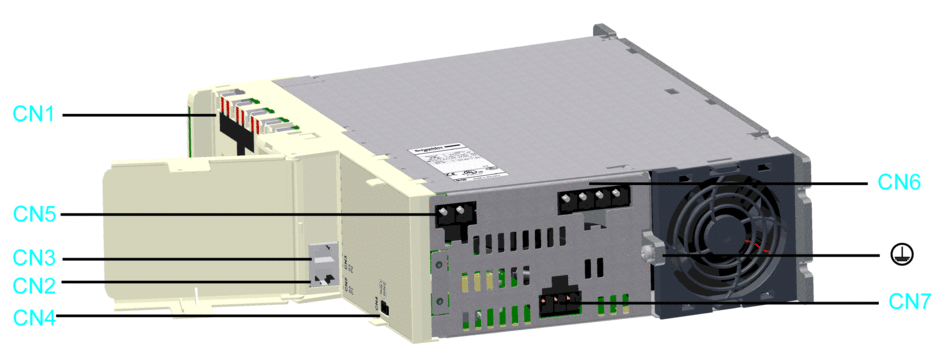

Connecteur |
Description |
Section du raccordement [mm2] / [AWG] |
Couple de serrage [Nm] / [lbf in] |
---|---|---|---|
Bus Bar Module |
– |
2,5 / 22,14 |
|
Module de communication Sercos |
– |
– |
|
Sortie relais Prêt |
0,2...1,5 / 24...16(1) |
– |
|
24 VCC |
0,5…16 / 20...6(1) |
– |
|
Connexion secteur |
0,75…16 / 18...6(1) |
– |
|
Sortie bus CC |
0,2…6 / 24...10(1) |
– |
|
![]() |
Terre de protection |
10 / 6 |
3,5 / 30,98 |
(1) Calibre requis pour la conformité UL. Pour plus d'informations, reportez-vous à la section Conditions pour la conformité UL. |
Les informations du tableau suivant s'appliquent au câblage de la connexion CN4 sur le bornier à ressort débrochable.
Sections de raccordement pour la sortie relais Prêt CN4 du bornier à ressort débrochable
![]() |
Fil rigide ![]() |
Fil flexible ![]() |
Câble flexible avec manchon à l'extrémité mais sans gaine plastique ![]() |
Câble flexible avec manchon à l'extrémité et gaine plastique ![]() |
---|---|---|---|---|
mm2 |
0,2...1,5 |
0,2...1,5 |
0,25...1,5 |
0,25...0,75 |
AWG |
24...16 |
24...16 |
23...16 |
23...16 |
Les informations du tableau suivant s'appliquent au câblage de la connexion CN5, CN6 and CN7 sur le bornier à ressort débrochable.
Sections de raccordement à la connexion secteur CN5, CN6 and CN7 du bornier à ressort débrochable.
![]() |
Fil rigide ![]() |
Fil flexible ![]() |
Câble flexible avec manchon à l'extrémité(1), sans gaine plastique ![]() |
Câble flexible avec manchon à l'extrémité(1), avec gaine plastique ![]() |
---|---|---|---|---|
mm2 |
0,75...16 |
0,75...16 |
0,75...16 |
0,75...10 |
AWG |
18...6 |
18...6 |
18...6 |
18...8 |
(1) Utilisez les pinces à sertir CRIMPFOX 10 S (pour les sections de fil de 0,75 à 10 mm², AWG 18 à 8) et CRIMPFOX 16 S (pour les sections de fil de 10 à 16 mm², AWG 8 à 6) de Phoenix Contact. |
La tension du bus CC et la tension de contrôle 24 VCC sont distribuées et le conducteur de protection est connecté via le Bus Bar Module.
Broche |
Désignation |
Description |
---|---|---|
1 |
![]() |
Terre de protection |
2 |
DC- |
Tension - du bus CC |
3 |
DC+ |
Tension + du bus CC |
4 |
24 V |
Tension d’alimentation + |
5 |
0 V |
Tension d’alimentation - |
La connexion Sercos est utilisée pour la communication entre le contrôleur et le Lexium 62 Power Supply.
Broche |
Désignation |
Description |
---|---|---|
1,1 |
Eth0_Tx+ |
Signal de transmission positif |
1,2 |
Eth0_Tx- |
Signal de transmission négatif |
1,3 |
Eth0_Rx+ |
Signal de réception positif |
1,4 |
N.C. |
Réservé |
1,5 |
N.C. |
Réservé |
1,6 |
Eth0_Rx- |
Signal de réception négatif |
1,7 |
N.C. |
Réservé |
1,8 |
N.C. |
Réservé |
2,1 |
Eth1_Tx+ |
Signal de transmission positif |
2,2 |
Eth1_Tx- |
Signal de transmission négatif |
2,3 |
Eth1_Rx+ |
Signal de réception positif |
2,4 |
N.C. |
Réservé |
2,5 |
N.C. |
Réservé |
2,6 |
Eth1_Rx- |
Signal de réception négatif |
2,7 |
N.C. |
Réservé |
2,8 |
N.C. |
Réservé |
Suite à l'initialisation du Lexium 62 Power Supply, la sortie Prêt est activée.
Broche |
Désignation |
Description |
Remarque |
---|---|---|---|
1 |
RDY1 |
Indique que l'alimentation est opérationnelle. |
Contact sans potentiel |
2 |
RDY2 |
L'entrée 24 V alimente les ensembles logiques internes ainsi que les freins de maintien du groupe de l'axe, connectés aux modules d'axe.
Broche |
Désignation |
Description |
---|---|---|
1 |
0 V |
Tension d'alimentation interne |
2 |
24 V |
La longueur de fil enveloppée d'isolant du connecteur d'entrée 24 V est de 18 mm (0,71 po.).
Le module d'alimentation électrique reçoit la tension de la connexion au secteur électrique.
Broche |
Désignation |
Description |
---|---|---|
1 |
![]() |
Terre de protection |
2 |
L3 |
Conducteur externe L3 |
3 |
L2/N |
Conducteur externe L2/N |
4 |
L1 |
Conducteur externe L1 |
La longueur de fil enveloppée d'isolant de l'entrée d'alimentation CA est de 18 mm (0,71 po.).
