Courbe des caractéristiques couple/vitesse
Présentation
La courbe des caractéristiques couple/vitesse représente les aspects suivants :
-
Le couple permanent admissible (type de fonctionnement S 1)
-
Le couple maximal avec tension secteur = 3 x 230 VCA
-
Le couple maximal avec tension secteur = 3 x 400 VCA
-
Le couple maximal avec tension secteur = 3 x 480 VCA (pour ILM140•• uniquement)

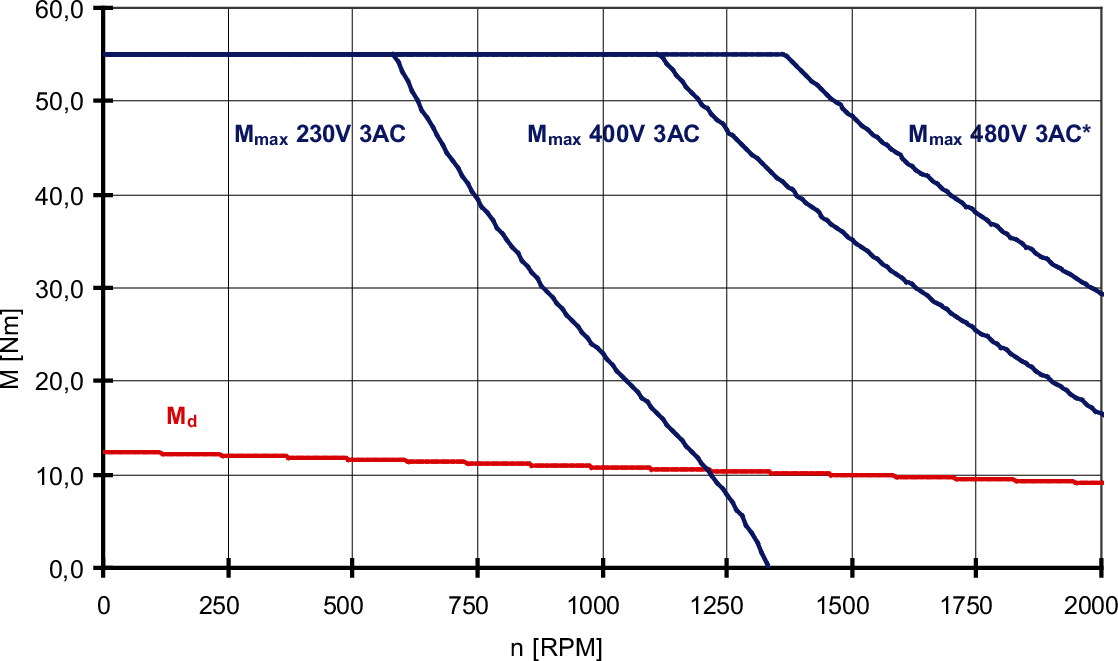

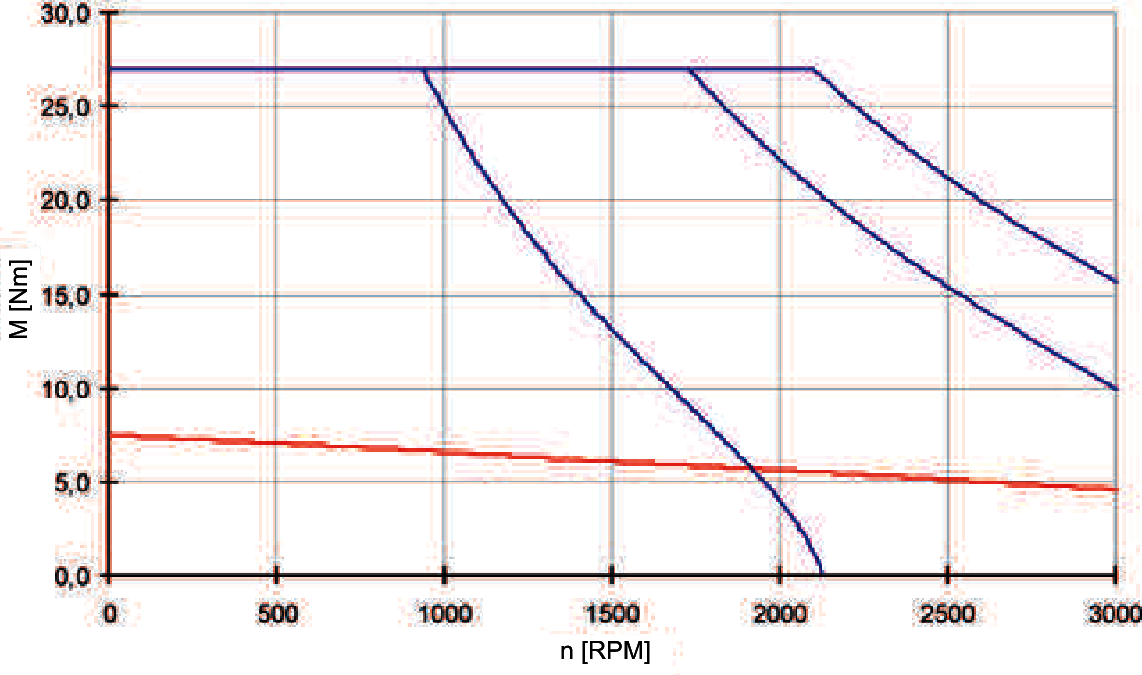

Exemple de courbe de caractéristiques couple/vitesse (ILM140•• uniquement) :
Les courbes de caractéristiques correspondent à une température ambiante de 40 °C (104 °F) et une température d'enroulement de 120 °C (248 °F).

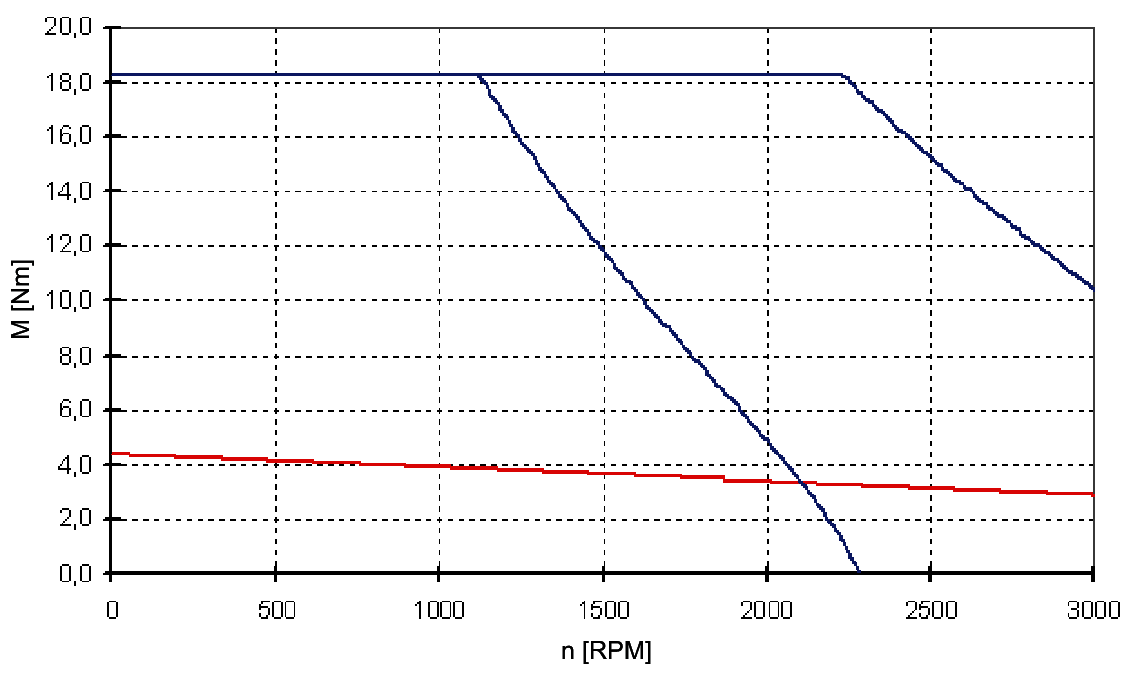

Courbe de caractéristiques couple/vitesse ILM0701P :
Courbe de caractéristiques couple/vitesse ILM0702P :
Courbe de caractéristiques couple/vitesse ILM0703P :
Courbe de caractéristiques couple/vitesse ILM1001P :
Courbe de caractéristiques couple/vitesse ILM1002P :
Courbe de caractéristiques couple/vitesse ILM1003P :
Courbe de caractéristiques couple/vitesse ILM1401M :
Courbe de caractéristiques couple/vitesse ILM1401P :
Courbe de caractéristiques couple/vitesse ILM1402P :
