Adaptateur connecteur hybride HCN-2 - Raccordements électriques

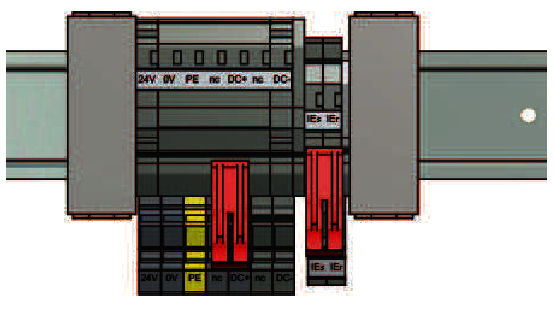

Présentation

Désignation	Signification	Couleur	Section (mm² / AWG)
24 V	Tension de contrôle	Vert	2,5 / 13
0 V	Tension de contrôle	Gris	2,5 / 13
PE	Terre de protection	Vert/jaune	2,5 / 13
NC	Non connecté	-	-
DC+	Bus CC +	Rouge	2,5 / 13
NC	Non connecté	-	-
DC-	Bus CC -	Noir	2,5 / 13
IEs	Signal Inverter Enable 1	Blanc	0,34 / 22
IEr	Signal Inverter Enable 2	Noir	0,34 / 22
Sercos P1	Port Sercos 1	-	-
Sercos P2	Port Sercos 2	-	-

NOTE : Le rail DIN n'est pas inclus à HCN-2.

AVIS
	USURE DU CONNECTEUR Éviter de brancher/débrancher les câbles hybrides plus de 20 fois. Le non-respect de ces instructions peut provoquer des dommages matériels.

Comment effectuer le raccordement du HCN-2

Selon le mode d'identification sélectionné dans le Logic Builder Sercos, l'inversion de la connexion des lignes de connexion du EcoStruxure Machine Expert peut provoquer un fonctionnement imprévu de la machine.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Veillez à ce que les lignes de connexion Sercos présentent une connexion croisée : noir (2) vers rouge (3) et rouge (3) vers noir (2). Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

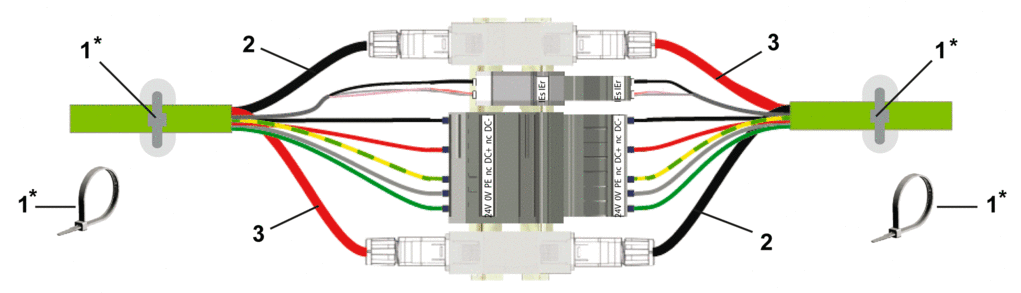

1 Dispositif de décharge de traction (non inclus à la livraison)

2 Ligne de connexion Sercos (noir)

3 Ligne de connexion Sercos (rouge)

DANGER
	RISQUE D'ELECTROCUTION À CAUSE DE FILS ENDOMMAGÉS OU LÂCHES Utilisez un dispositif de décharge de traction pour chaque câble hybride. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Étape	Action
1	Connectez les câbles hybrides des conducteurs.
2	Assurez-vous que les câbles hybrides des conducteurs ne sont pas soumis à une tension de traction. Cela s'applique particulièrement aux conducteurs IEs/IEr (Inverter Enable).
3	Connectez les lignes de connexion Sercos par croisement : noir (2) vers rouge (3) et rouge (3) vers noir (2).
4	Fixez le dispositif de décharge de traction (1) sur chaque câble hybride installé.
