Lexium 62 Connection Module
Présentation
Le Lexium 62 Connection Module simplifie le câblage des appareils. Le Lexium 62 Connection Module permet de raccorder jusqu'à 45 servo-variateurs.
|

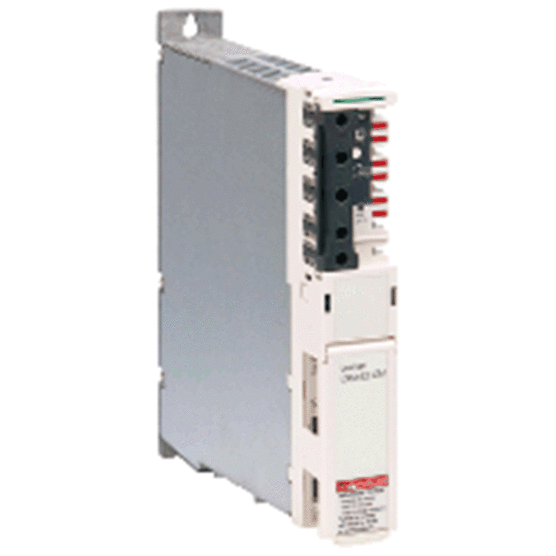

Produit |
Description |
|---|---|
|
Le Lexium 62 Connection Module alimente le Lexium 62 ILMs en tension CC provenant du bus CC via un câble hybride ou un câble de puissance (câblage en guirlande). Par ailleurs, le Lexium 62 Connection Module fournit la fonction Inverter Enable et l'interface Sercos. Pour plus d'informations, reportez-vous à : |
Code de désignation
|
Élément |
Signification |
||||||
|---|---|---|---|---|---|---|---|
|
Gamme de produits |
ILM = Module servo-système Lexium |
||||||
|
Taille |
62 = Lexium 62 |
||||||
|
Type |
CM = Module de connexion |
||||||
|
Alimentation (courant continu bus CC) |
D20 |
||||||
|
Variantes |
A |
||||||
|
Interne |
0 = Production série |
||||||
|
Client |
00 = Standard |
||||||
|
Code de désignation (exemple) |
ILM |
62 |
MC |
D20 |
A |
0 |
00 |
Plaque signalétique technique
La plaque signalétique technique est située sur le côté du boîtier :
|
Libellé |
Signification |
|---|---|
|
ILM62CMxxxxxxx |
Type d'équipement et Unicode |
|
Input dc |
Tension d'entrée et/ou courant d'entrée (valeur nominale et/ou valeur de crête par entrée) |
|
Output ac/dc |
Tension de sortie et courant de sortie (valeur assignée et/ou et de crête par sortie) |
|
IP20 |
Degré de protection |
|
Symboles |
Cette section présente les symboles des déclarations et certifications |
Plaque signalétique logistique
La plaque signalétique logistique est située sur le dessus du boîtier.
|
Libellé |
Signification |
|---|---|
|
ILM62xxxxxxxxxx |
Type d'équipement et Unicode |
|
2528044067 |
Numéro de série |
|
RS:01 |
Version matérielle |
|
DOM |
Date de fabrication |
|
Symboles |
Cette section présente les symboles des déclarations et certifications |
