Branchement codeur moteur (CN3)

Fonctionnement et type de codeur

Le codeur moteur est un codeur Hiperface intégré au moteur. Il transmet la position moteur à l'appareil.

Spécification des câbles

Blindage :	Nécessaire, relié à la terre des deux côtés
Paire torsadée :	Obligatoire
TBTP :	Obligatoire
Structure des câbles :	6 * 0,14 mm² + 2 * 0,34 mm² (6 * AWG 24 + 2 * AWG 20)
Longueur maximum du câble :	100 m (328,08 ft)

Accessoires et pièces de rechange

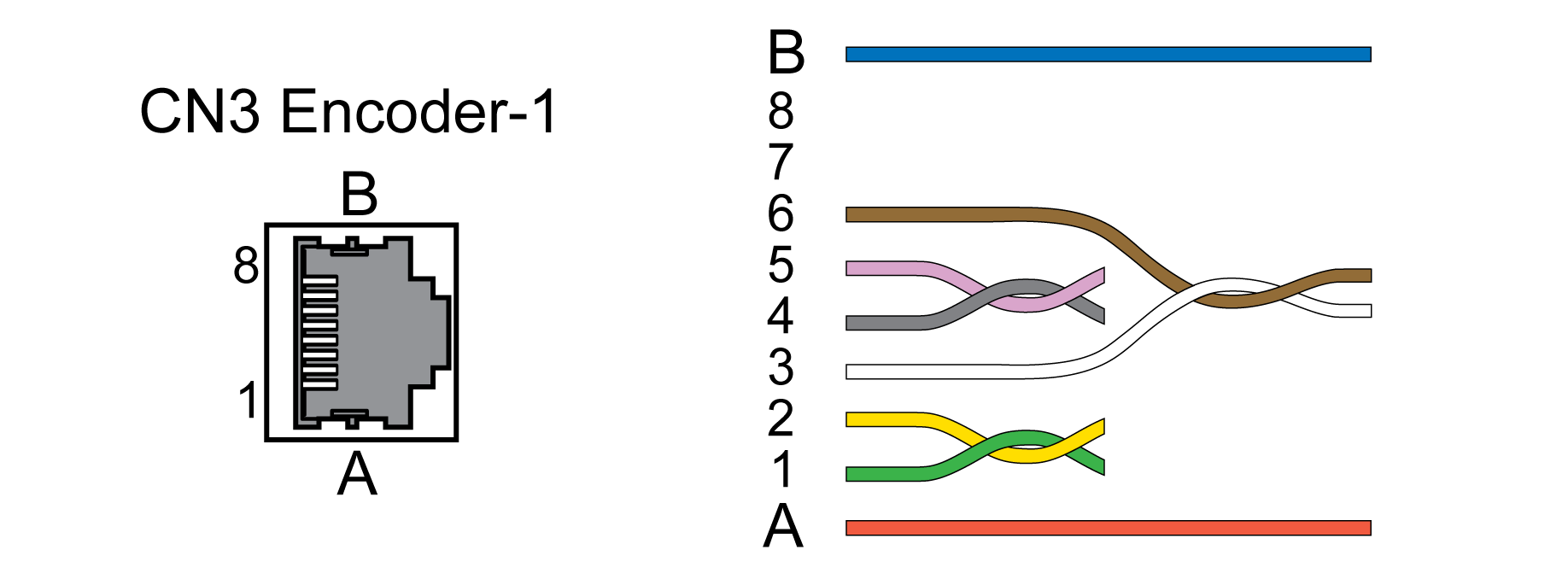

Schéma de câblage

Broche	Signal	Moteur, broche	Paire	Signification	E/S
1	COS+	9	2	Signal cosinus	I
2	REFCOS	5	2	Référence pour le signal cosinus	I
3	SIN+	8	3	Signal sinus	I
6	REFSIN	4	3	Référence pour le signal sinus	I
4	Data	6	1	Données de réception, données de transmission	E/S
5	Data	7	1	Données de réception, données de transmission, inversées	E/S
7 à 8	-		4	Réservé
A	ENC+10V_OUT	10	5	Alimentation codeur	O
B	ENC_0V	11	5	Potentiel de référence pour alimentation codeur
	SHLD			Blindage

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Ne pas relier un fil à des connexions réservées, inutilisées ou désignées par la mention N.C. (pas de liaison). Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Branchement codeur moteur

Vérifiez que le câblage, les câbles et les interfaces raccordées sont conformes aux exigences TBTP.
Reliez le connecteur avec CN3 Encoder-1.
Assurez-vous que le verrouillage des connecteurs est correctement enclenché sur la carcasse.

Si vous utilisez des câbles assemblés, posez le câble moteur en allant du moteur vers le variateur. En effet, les connecteurs assemblés côté moteur facilitent et accélèrent le branchement.
