Branchement PTO (CN4, Pulse Train Out)

Généralités

Des signaux de 5 V sont émis au niveau de la sortie PTO (Pulse Train Out, CN4). Suivant le paramètre PTO_mode, il s'agit de signaux ESIM (simulation codeur) ou de signaux d'entrée PTI logiquement menés (signaux P/D, signaux A/B, signaux CW/CCW). Les signaux de sortie PTO peuvent être utilisés comme signal d'entrée PTI pour un autre variateur. Le niveau de signal correspond à RS422, voir Sortie PTO (CN4). La sortie PTO délivre des signaux 5 V, même si le signal d'entrée PTI est un signal 24 V.

Possibilité d'utilisation

Disponible avec version ≥V01.04 du micrologiciel.

Spécification des câbles

Blindage :	Nécessaire, relié à la terre des deux côtés
Paire torsadée :	Obligatoire
TBTP :	Obligatoire
Structure des câbles :	8 * 0,14 mm² (8 * AWG 24)
Longueur maximum du câble :	100 m (328 ft)

Utilisez des câbles assemblés pour réduire le risque d'une erreur de câblage, voir Accessoires et pièces de rechange.

Schéma de câblage

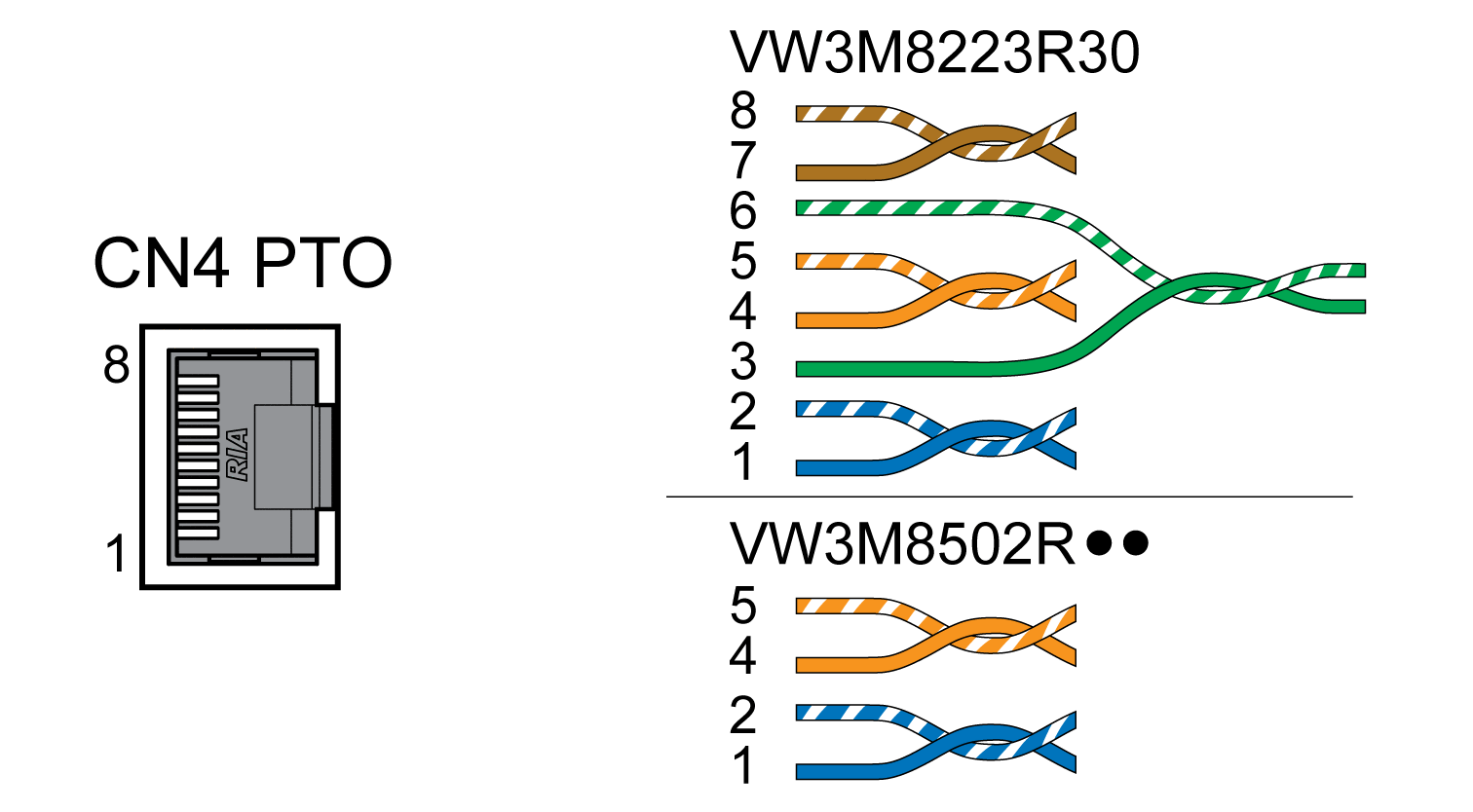

Schéma de câblage Pulse Train Out (PTO)

Broche	Signal	Paire	Signification
1	ESIM_A	2	ESIM Canal A
2	ESIM_A	2	ESIM Canal A, inversé
4	ESIM_B	1	ESIM Canal B
5	ESIM_B	1	ESIM Canal B, inversé
3	ESIM_I	3	ESIM Impulsion d'indexation
6	ESIM_I	3	ESIM Impulsion d'indexation, inversée
7	PTO_0V	4	Potentiel de référence
8	PTO_0V	4	Potentiel de référence

PTO : signaux PTI logiquement menés

Les signaux entrants PTI peuvent être ré-émis au niveau de la sortie PTO afin de commander un variateur en aval (Daisy chain). En fonction du signal d'entrée, le signal de sortie peut être de type signal P/D, signal A/B ou signal CW/CCW. La sortie PTO délivre des signaux 5 V.

Branchement PTO

Enfoncez le connecteur sur CN4. Respectez l'affectation correcte des connecteurs.
Assurez-vous que le verrouillage des connecteurs est correctement enclenché sur la carcasse.
