Branchement alimentation de l'étage de puissance (CN1)

Généralités

Ce produit se démarque par un courant de fuite supérieur à 3,5 mA. Suite à une interruption de la liaison à la terre, un courant de contact dangereux peut circuler en cas de contact avec la carcasse.

 DANGER
MISE À LA TERRE INSUFFISANTE
  • Utilisez un conducteur de terre de protection d’au moins 10 mm2 (AWG 6) ou deux conducteurs de terre de protection, dont la section alimente les bornes d’alimentation.
  • S'assurer du respect de toutes les règles applicables en matière de mise à la terre du système d'entraînement.
  • Mettre le système d'entraînement à la terre avant d'appliquer la tension.
  • Ne pas utiliser de conduits comme conducteurs de protection, mais un conducteur à l'intérieur de la gaine.
  • Ne pas utiliser des blindages de câble comme conducteurs de protection.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
 AVERTISSEMENT
PROTECTION INSUFFISANTE CONTRE LA SURINTENSITÉ
  • Utiliser les fusibles externes prescrits dans la section "Caractéristiques techniques".
  • Ne pas raccorder le produit à un réseau dont le courant assigné de court-circuit (SCCR) est supérieur à la valeur autorisée à la section "Caractéristiques techniques".
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
 AVERTISSEMENT
TENSION RÉSEAU INCORRECTE
Avant de démarrer et de configurer le produit, assurez-vous qu'il est autorisé pour la tension réseau.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Les produits sont conçus pour le secteur industriel et ne peuvent être opérés qu'avec un branchement fixe.

Avant de raccorder le variateur, vérifiez les architectures réseau autorisées, voir Données de l'étage de puissance - généralités.

Spécification des câbles

Blindage :

-

Paire torsadée :

-

TBTP :

-

Structure des câbles :

Les conducteurs doivent posséder une section suffisante pour que le fusible sur le raccordement secteur puisse protéger l'équipement si nécessaire.

Longueur maximum du câble :

-

Propriétés des bornes CN1

Caractéristique

Unité

Valeur

LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18, LXM32•D30

LXM32•D72

Section de raccordement

mm2

(AWG)

0,75 à 5,3

(18 à 10)

0,75 à 10

(18 à 8)

Couple de serrage des vis de bornes

Nm

(lb.in)

0,68

(6,0)

1,81

(16,0)

Longueur dénudée

mm

(in)

6 à 7

(0,24 à 0,28)

8 à 9

(0,31 à 0,35)

Les bornes sont admises pour des torons et des conducteurs rigides. Si possible, utilisez des embouts de câblage.

Conditions de branchement de l'alimentation de l'étage de puissance

Respectez les consignes suivantes :

  • Les variateurs triphasés doivent être branchés et opérés uniquement en triphasé.

  • Branchez des fusibles réseau en amont.

  • En cas d'utilisation d'un filtre secteur externe, le câble de réseau entre le filtre secteur externe et le variateur doit être blindé et mis à la terre des deux côtés si ce câble présente une longueur supérieure à 200 mm (7,87 in).

  • La section Conditions pour UL 508C et CSA contient des informations sur une structure conforme UL.

Alimentation de l'étage de puissance, variateur monophasé

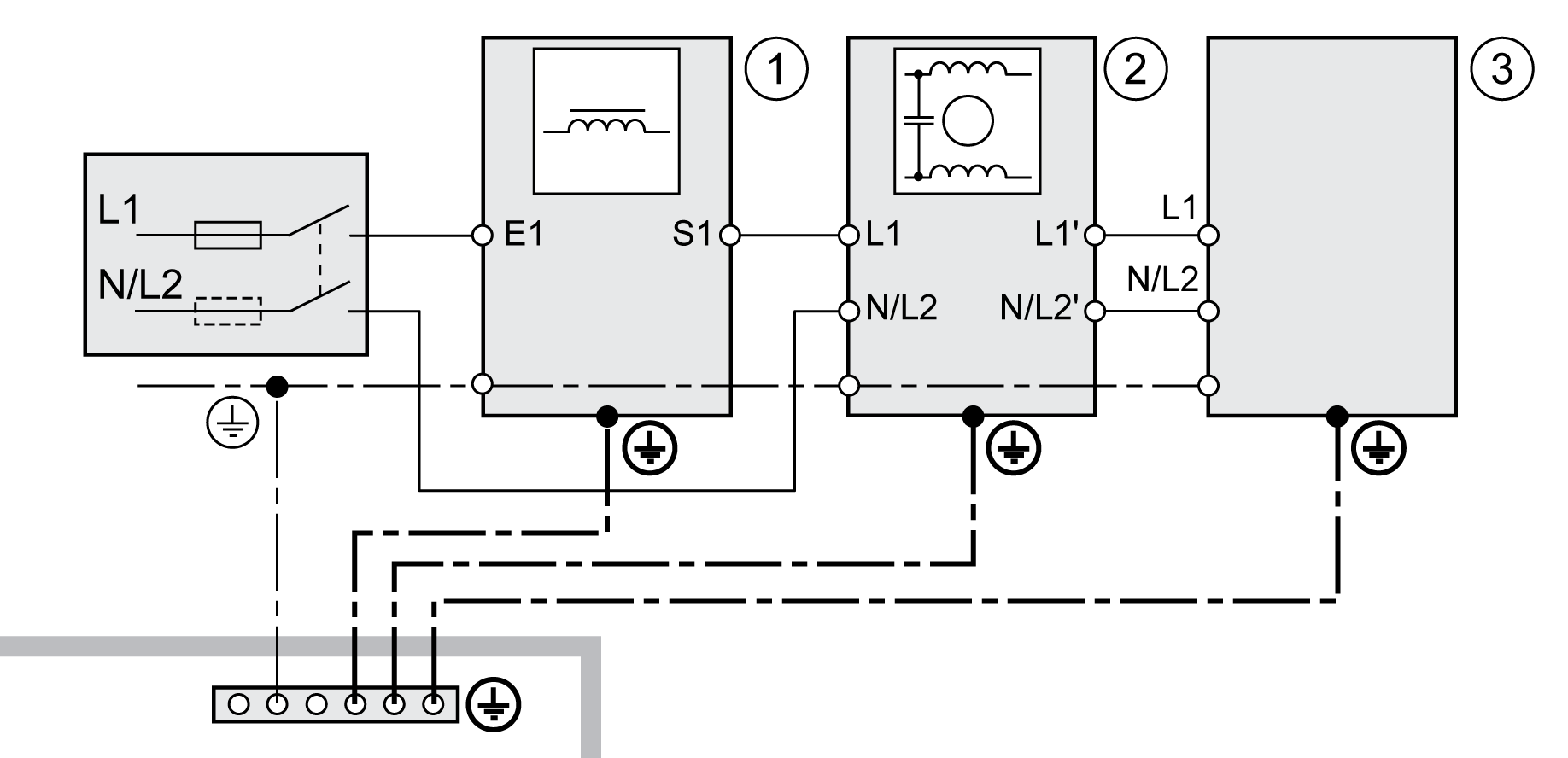

L'illustration montre un aperçu du câblage de l'alimentation de l'étage de puissance pour un variateur monophasé. L'illustration montre également les composants filtre secteur externe et inductance de ligne disponibles comme accessoires.

Aperçu de l'alimentation de l'étage de puissance pour un variateur monophasé

1 Inductance de ligne (accessoire)

2 Filtre secteur externe (accessoire)

3 Variateur

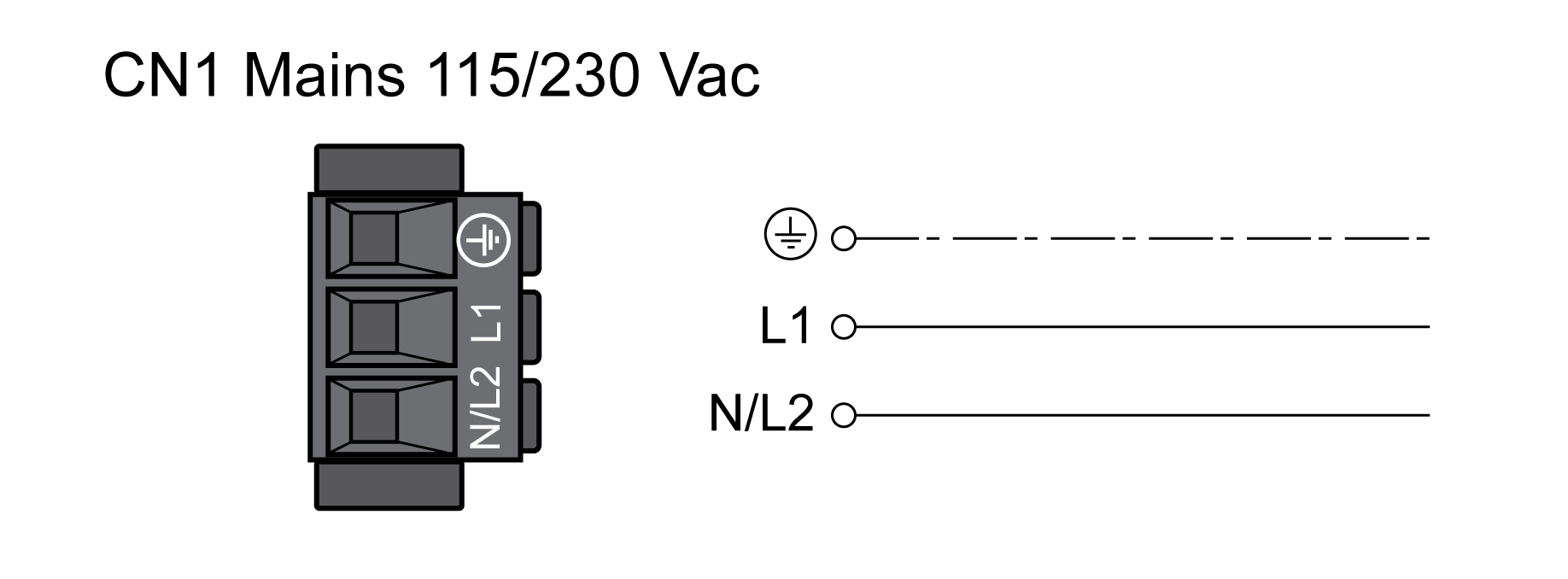

Schéma de câblage alimentation de l'étage de puissance pour un variateur monophasé.

  • Vérifiez l'architecture de réseau. Vous trouverez les formes de réseau admissibles à la section Données de l'étage de puissance - généralités.

  • Branchez le câble réseau. Respectez le couple de serrage prescrit des vis de bornes.

  • Assurez-vous que le verrouillage des connecteurs est correctement enclenché sur la carcasse.

Alimentation de l'étage de puissance, variateur triphasé

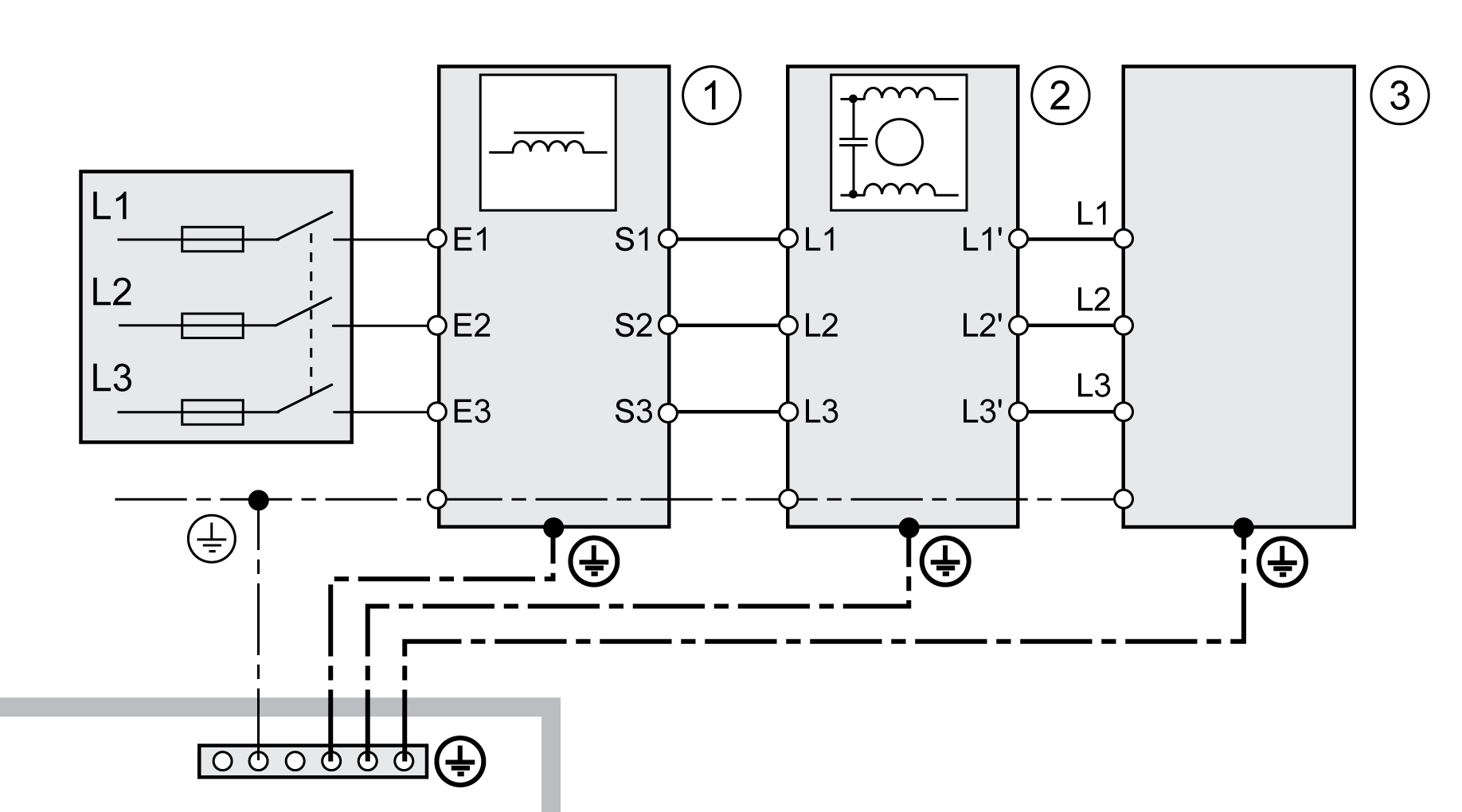

L'illustration montre un aperçu du câblage de l'alimentation de l'étage de puissance pour un variateur triphasé. L'illustration montre également les composants filtre secteur externe et inductance de ligne disponibles comme accessoires.

Schéma de câblage alimentation de l'étage de puissance pour un variateur triphasé.

1 Inductance de ligne (accessoire)

2 Filtre secteur externe (accessoire)

3 Variateur

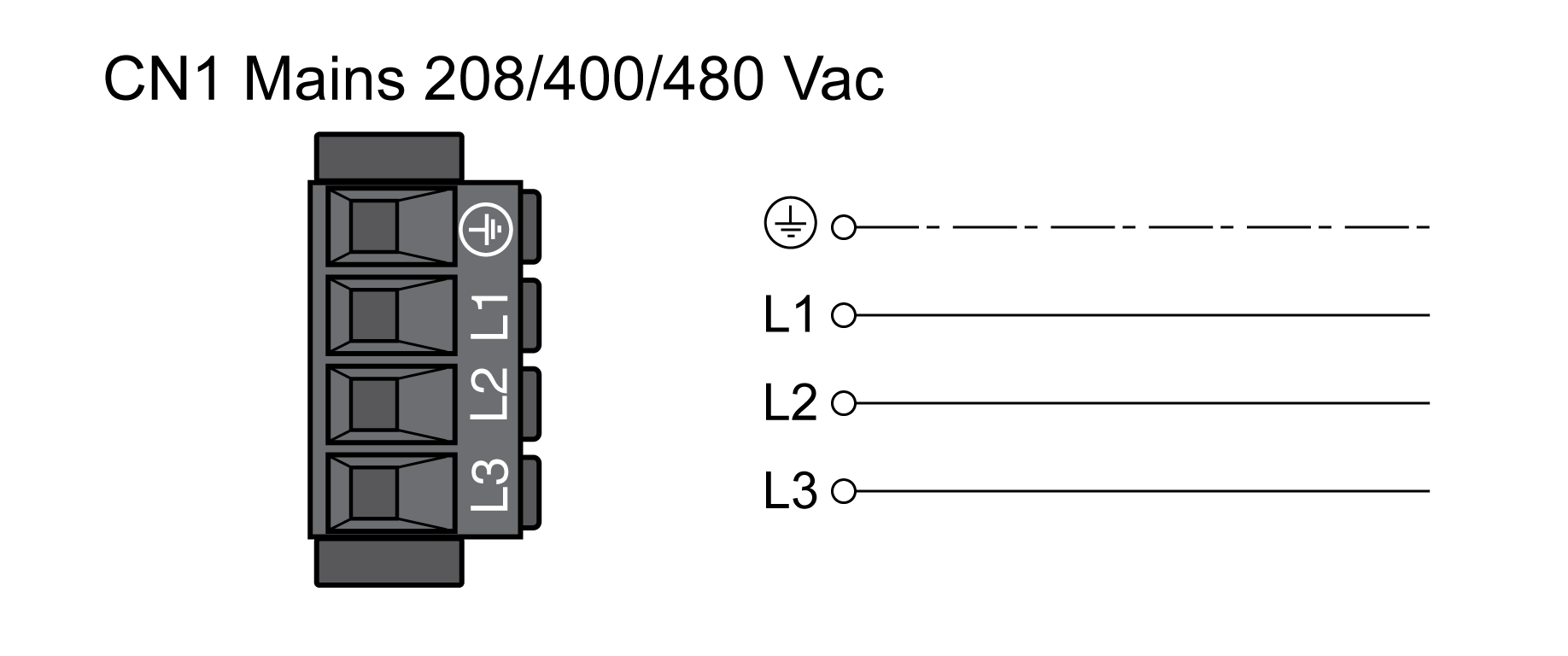

Schéma de câblage alimentation de l'étage de puissance pour un variateur triphasé.

  • Vérifiez l'architecture de réseau. Vous trouverez les formes de réseau admissibles à la section Données de l'étage de puissance - généralités.

  • Branchez le câble réseau. Respectez le couple de serrage prescrit des vis de bornes.

  • Assurez-vous que le verrouillage des connecteurs est correctement enclenché sur la carcasse.
