La structure du régulateur de la commande électronique correspond à la régulation en cascade classique d'une boucle de régulation avec régulateur de courant, régulation de vitesse (régulateur de vitesse) et régulateur de position. De plus, la valeur de référence du régulateur de vitesse peut être lissée à l'aide d'un filtre commuté en amont.
Les régulateurs sont réglés les uns après les autres, de l'intérieur vers l'extérieur dans l'ordre régulation de courant, régulation de vitesse, régulation de position.

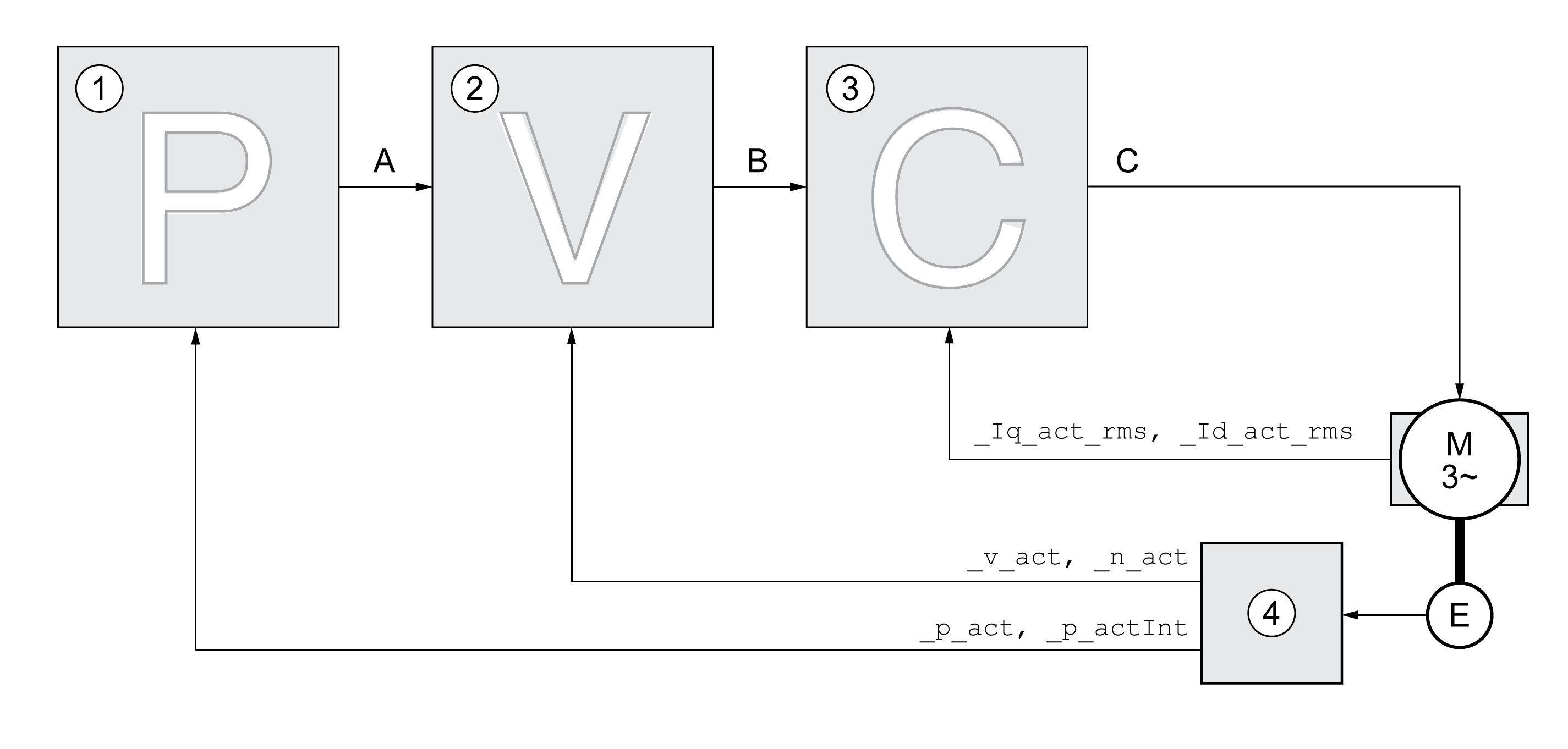

1 Régulateur de position
2 Régulateur de vitesse
3 Régulateur de courant
4 Évaluation du codeur
Une représentation détaillée de la structure du régulateur est disponible à la section Aperçu de la structure du régulateur.
Le régulateur de courant détermine le couple d'entraînement du moteur. Les données du moteur enregistrées permettent de régler automatiquement le régulateur de courant de manière optimale.
Le régulateur de vitesse régule la vitesse du moteur en faisant varier le courant de moteur conformément à la situation de charge. Le régulateur de vitesse détermine pour une grande part la vitesse de réaction du variateur. La dynamique du régulateur de vitesse dépend des points suivants :
du moment d'inertie de l'entraînement et de la course de réglage
de la puissance du moteur
de la rigidité et de l'élasticité des éléments dans la ligne de force
du jeu des éléments d'entraînement mécaniques
du frottement
Le régulateur de position réduit la différence entre la consigne de position et la position instantanée du moteur (déviation de position) au minimum. Avec un régulateur de position bien réglé, la déviation de position est presque nulle à l'arrêt du moteur.
La condition préalable à une bonne amplification du régulateur de position est un circuit de vitesse optimisé.
Cet appareil offre la possibilité de travailler avec deux blocs de paramètres de boucle de régulation. Le passage d'un bloc de paramètres de boucle de régulation à un autre bloc de paramètres de boucle de régulation est possible en cours de service. La sélection du bloc de paramètres de boucle de régulation s'effectue à l'aide du paramètre CTRL_SelParSet.
Les paramètres correspondants s'appellent CTRL1_xx pour le premier bloc de paramètres de boucle de régulation et CTRL2_xx pour le deuxième bloc de paramètres de boucle de régulation. Par la suite, CTRL1_xx (CTRL2_xx) est utilisé lorsque le réglage des deux blocs de paramètres de boucle de régulation est identique du point de vue fonctionnel.
Nom du paramètre Menu IHM Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
---|---|---|---|---|
Sélection du bloc de paramètres de boucle de régulation. Pour le codage, voir le paramètre : CTRL_PwrUpParSet Type : Décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement. |
- 0 1 2 |
UINT16 R/W - - |
Modbus 4402 IDN P-0-3017.0.25 |
|
Bloc de paramètres de boucle de régulation actif. Valeur 1 : Le bloc de paramètres de boucle de régulation 1 est actif Valeur 2 : Le bloc de paramètres de boucle de régulation 2 est actif Un bloc de paramètres de boucle de régulation est actif à l'expiration du délai de bascule défini dans le paramètre CTRL_ParChgTime. Type : Décimal non signé - 2 octets |
- - - - |
UINT16 R/- - - |
Modbus 4398 IDN P-0-3017.0.23 |
|
Période de commutation de bloc de paramètres de boucle de régulation. Lors d'une commutation de bloc de paramètres de boucle de régulation, les valeurs des paramètres suivants sont modifiées de façon linéaire : - CTRL_KPn - CTRL_TNn - CTRL_KPp - CTRL_TAUnref - CTRL_TAUiref - CTRL_KFPp Type : Décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement. |
ms 0 0 2 000 |
UINT16 R/W per. - |
Modbus 4392 IDN P-0-3017.0.20 |
