Affichage de messages d'erreur via l'IHM
Réinitialiser les erreurs de la classe d'erreur 0
En cas d'erreur de la classe d'erreur 0, les deux points de droite sur l'afficheur 7 segments clignotent. Le code d'erreur n'est pas directement indiqué sur l'afficheur 7 segments mais doit être interrogé par l'utilisateur.
Procéder comme de la manière suivante pour lire et réinitialiser :
-
Appuyer sur le bouton de navigation et le laisser enfoncé.
Le code d'erreur est affiché sur l'afficheur 7 segments.
-
Relâcher le bouton de navigation.
L'afficheur 7 segments indique (fres).
-
Éliminer la cause.
-
Appuyer sur le bouton de navigation pour réinitialiser le message d'erreur.
L'afficheur 7 segments revient à l'affichage de départ.

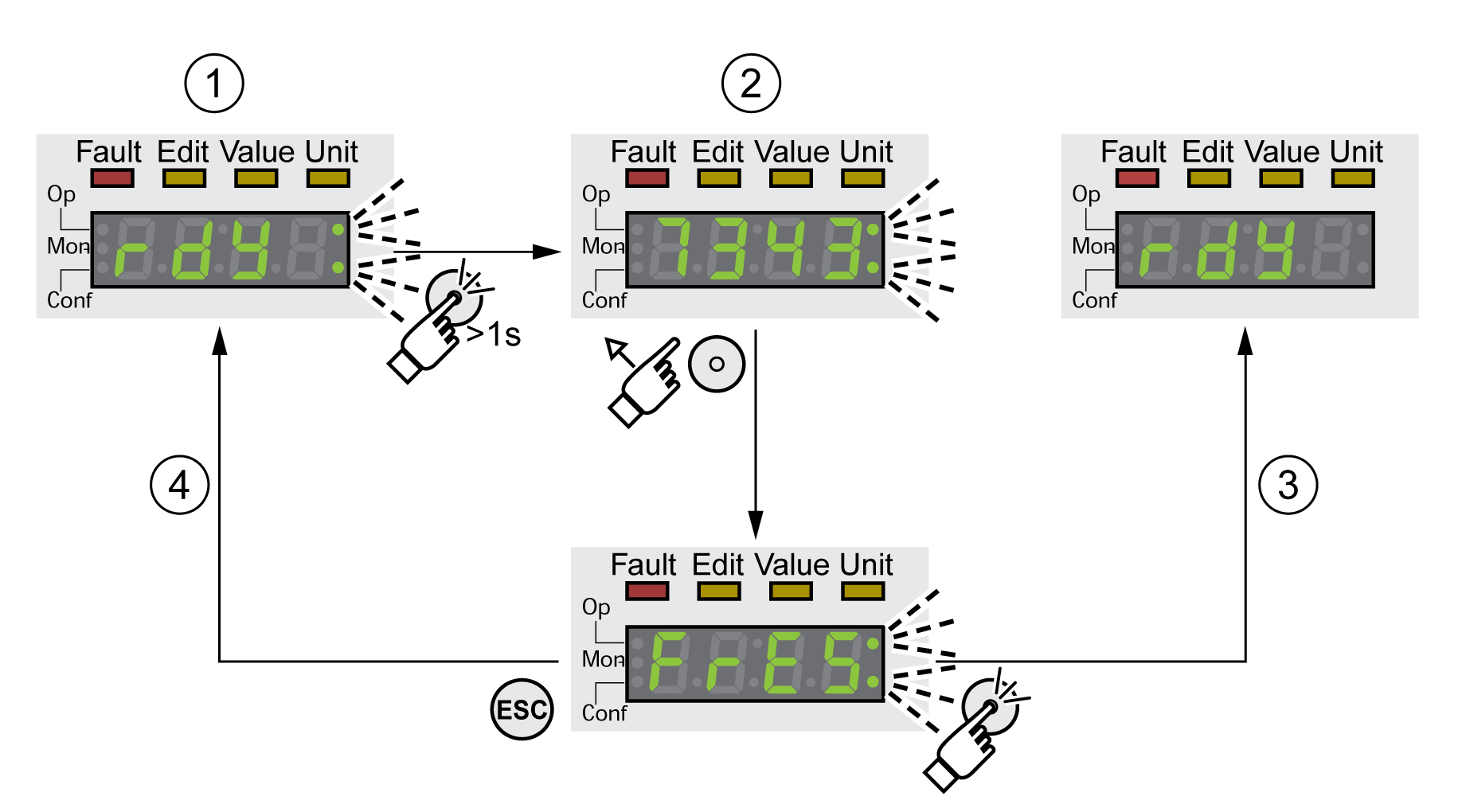

1 L'IHM indique une erreur de la classe d'erreur 0
2 Affichage du code d'erreur
3 Réinitialisation d'un message d'erreur
4 Annulation (le message d'erreur reste en mémoire)
Les significations des codes d'erreur figurent à la section Messages d'erreur.
Lecture et acquittement d'erreurs des classes d'erreur 1 à 4
En cas d'erreur de la classe d'erreur 1, le code d'erreur s'affiche sur l'afficheur 7 segments en alternance avec l'indication (stop).
En cas d'erreur des classes d'erreur 2 à 4, le code d'erreur s'affiche sur l'afficheur 7 segments en alternance avec l'indication (flt).
Procéder comme de la manière suivante pour lire et réinitialiser :
-
Éliminer la cause.
-
Appuyer sur le bouton de navigation.
L'afficheur 7 segments indique (fres).
-
Appuyer sur le bouton de navigation pour réinitialiser le message d'erreur.
Le produit passe à l'état de fonctionnement 4 Ready To Switch On.

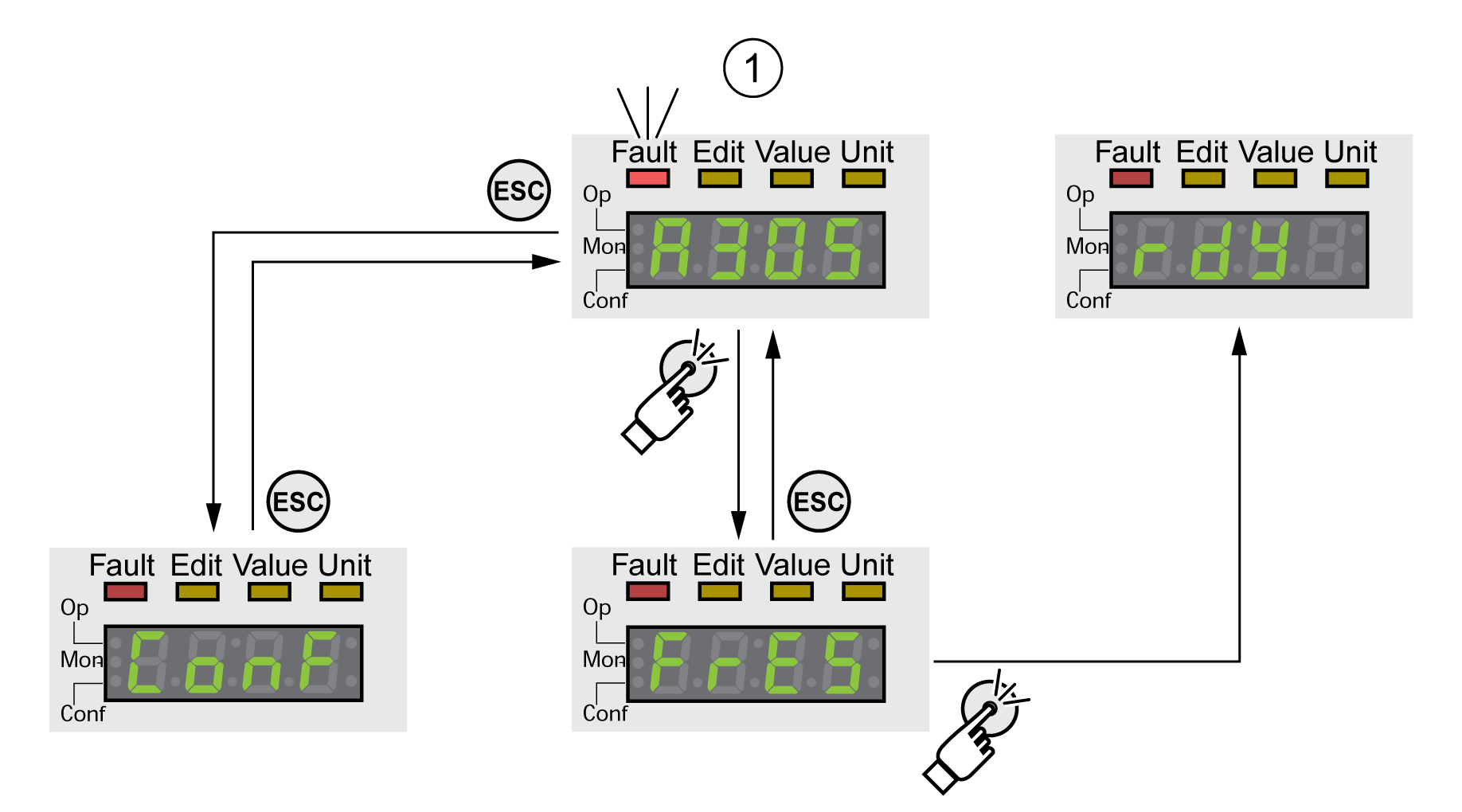

1 L'IHM affiche un message d'erreur avec code d'erreur
Les significations des codes d'erreur figurent à la section Messages d'erreur.
