Paramétrage

Présentation

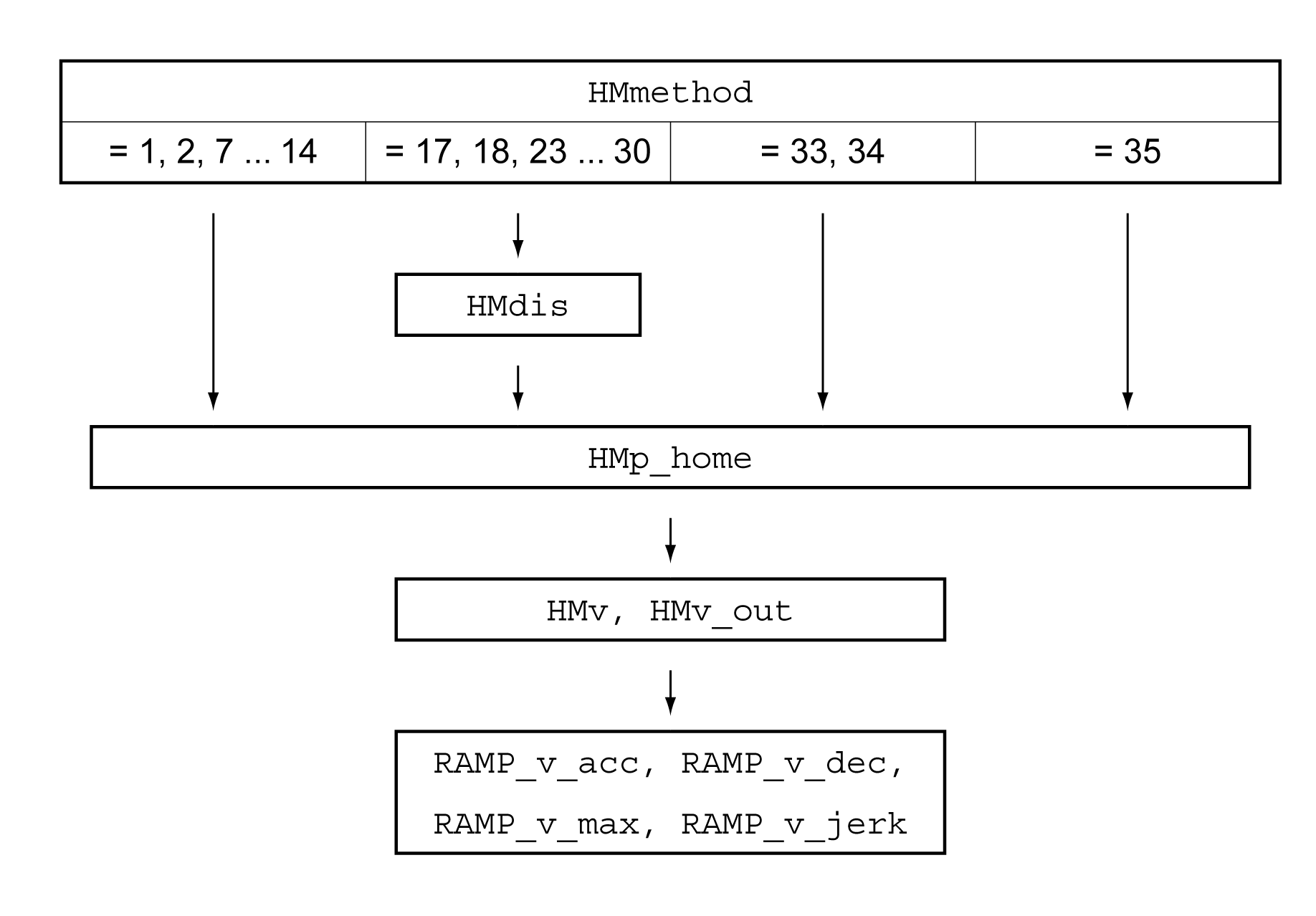

La figure suivante donne un aperçu des paramètres modifiables :

Régler les fins de course et les commutateurs de référence

Les fins de course et commutateurs de référence doivent être réglés conformément aux exigences, voir Fin de course et Commutateur de référence.

Sélection de la méthode

Le mode opératoire Homing permet de réaliser une mise en référence absolue de la position du moteur par rapport à une position d'axe définie. Pour le mode opératoire Homing, il existe différentes méthodes pouvant être sélectionnées à l'aide du paramètre HMmethod.

Le paramètre HMprefmethod permet d'enregistrer la méthode privilégiée de manière persistante dans la mémoire non volatile. Une fois la méthode préférée définie dans ce paramètre, même après l'arrêt et la remise en marche de l'appareil, cette méthode est exécutée en mode opératoire Homing. La valeur à entrer correspond à la valeur dans le paramètre HMmethod.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
HMmethod	Méthode Homing. 1 : LIMN avec impulsion d'indexation 2 : LIMP avec impulsion d'indexation 7 : REF+ avec impulsion d'indexation, inv., dehors 8 : REF+ avec impulsion d'indexation, inv., dedans 9 : REF+ avec impulsion d'indexation, non inv., dedans 10 : REF+ avec impulsion d'indexation, non inv., dehors 11 : REF- avec impulsion d'indexation, inv., dehors 12 : REF- avec impulsion d'indexation, inv., dedans 13 : REF- avec impulsion d'indexation, non inv., dedans 14 : REF- avec impulsion d'indexation, non inv., dehors 17 : LIMN 18 : LIMP 23 : REF+, inv., dehors 24 : REF+, inv., dedans 25 : REF+, non inv., dedans 26 : REF+, non inv., dehors 27 : REF-, inv., dehors 28 : REF-, inv., dedans 29 : REF-, non inv., dedans 30 : REF-, non inv., dehors 33 : Impulsion d'index direction négative 34 : Impulsion d'index direction positive 35 : Prise d'origine immédiate Abréviations : REF+ : Déplacement de recherche dans la direction positive REF- : Déplacement de recherche dans la direction négative inv. : Inverser la direction dans le commutateur non inv. : Ne pas inverser la direction dans le commutateur dehors : Impulsion d'indexation / distance en dehors du commutateur dedans : Impulsion d'indexation / distance à l'intérieur du commutateur Type : Décimal signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement.	- 1 18 35	INT16 R/W - -	Modbus 6936 IDN P-0-3027.0.12
HMprefmethod (oP) → (hoM-) (MEth)	Méthode privilégiée pour Homing (prise d'origine). Type : Décimal signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement.	- 1 18 35	INT16 R/W per. -	Modbus 10260 IDN P-0-3040.0.10

Réglage de la distance au point de commutation

Dans le cas d'une course de référence sans impulsion d'indexation, il est nécessaire de paramétrer une distance par rapport au point de commutation du fin de course ou du commutateur de référence. Le paramètre HMdis permet de régler la distance avec le point de commutation du fin de course ou du commutateur de consigne.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
HMdis	Distance depuis le point de commutation. La distance depuis le point de commutation est définie comme point de consigne. Le paramètre n'agit que dans le cas d' une course de référence sans impulsion d'indexation. Type : Décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_p 1 200 2147483647	INT32 R/W per. -	Modbus 10254 IDN P-0-3040.0.7

Détermination du zéro

Le paramètre HMp_home permet d'indiquer une valeur de position souhaitée qui est réglée après une course de référence vers le point de référence réussie. Le zéro est défini à partir de la valeur de position souhaitée au point de référence.

Si la valeur 0 est réglée, le zéro correspond au point de référence.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
HMp_home	Position au point de référence. Après une course de référence réussie, cette valeur de position est définie automatiquement comme point de référence. Type : Décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_p -2147483648 0 2147483647	INT32 R/W per. -	Modbus 10262 IDN P-0-3040.0.11

Réglage de la surveillance

Les paramètres HMoutdis et HMsrchdis permettent d'activer une surveillance des fins de course et des commutateurs de référence.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
HMoutdis	Distance maximale pour la recherche du point de commutation. 0 : Surveillance de la distance inactive > 0 : Distance maximale Après la détection du capteur, le variateur commence à rechercher le point de commutation. Si le point de commutation défini n'est pas trouvé après la distance indiquée ici, une erreur est détectée et la la course de référence est annulée. Type : Décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_p 0 0 2147483647	INT32 R/W per. -	Modbus 10252 IDN P-0-3040.0.6
HMsrchdis	Distance de recherche maximale après le dépassement du capteur. 0 : Surveillance de la distance de recherche désactivée > 0 : Distance de recherche A l'intérieur de cette distance de recherche, le capteur doit être de nouveau activé, faute de quoi la course de référence est annulée. Type : Décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_p 0 0 2147483647	INT32 R/W per. -	Modbus 10266 IDN P-0-3040.0.13

Lecture de l'écart de position

Le paramètre suivant permet de lire l'écart de position entre le point de commutation et l'impulsion d'indexation.

Pour une course de référence reproductible avec impulsion d'indexation, la distance entre le point de commutation et l'impulsion d'indexation doit être >0,05 rotations.

Si l'impulsion d'indexation est trop proche du point de commutation, il est possible de déplacer mécaniquement la fin de course ou le commutateur de référence.

De manière alternative, le paramètre ENC_pabsusr permet aussi de déplacer la position de l'impulsion d'indexation, voir Régler les paramètres du codeur.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
_HMdisREFtoIDX_usr	Distance entre le point de commutation et l'impulsion d'indexation. Elle permet de vérifier la distance entre l'impulsion d'indexation et le point de commutation et sert de critère pour déterminer si le course de référence avec impulsion d'indexation est reproductible. Type : Décimal signé - 4 octets	usr_p -2147483648 - 2147483647	INT32 R/- - -	Modbus 10270 IDN P-0-3040.0.15

Réglage des vitesses

On utilise les paramètres HMv et HMv_out pour régler les vitesses pour rechercher le capteur et quitter le capteur.

Nom du paramètre Menu IHM Dénomination IHM	Description	Unité Valeur minimale Réglage d'usine Valeur maximale	Type de données R/W Persistant Expert	Adresse de paramètre via bus de terrain
HMv (oP) → (hoM-) ( hMn)	Vitesse cible pour la recherche du commutateur. La valeur est limitée en interne au réglage du paramètre RAMP_v_max. Type : Décimal non signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_v - 60 -	UINT32 R/W per. -	Modbus 10248 IDN P-0-3040.0.4
HMv_out	Vitesse cible pour quitter le commutateur. La valeur est limitée en interne au réglage du paramètre RAMP_v_max. Type : Décimal non signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs seront prises en compte au prochain mouvement de moteur.	usr_v 1 6 2147483647	UINT32 R/W per. -	Modbus 10250 IDN P-0-3040.0.5

Adaptation du profil de déplacement de la vitesse

Le paramétrage du profil de déplacement pour la vitesse peut être adapté.
